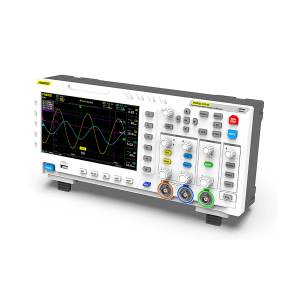

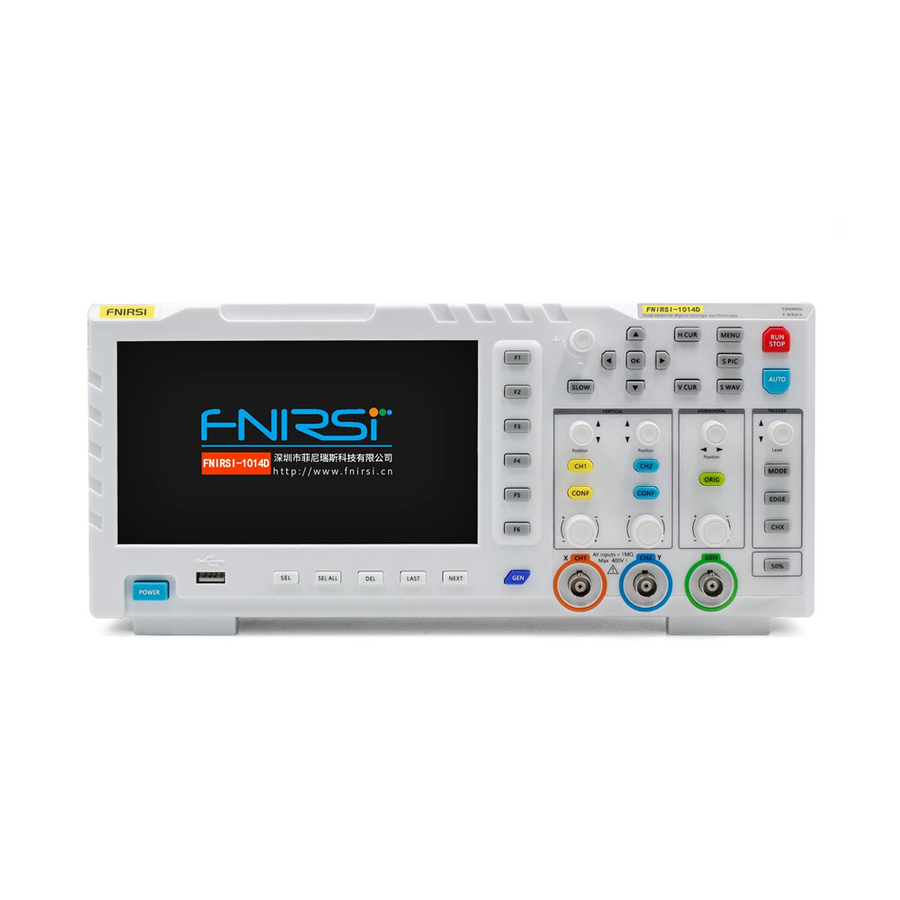

FNIRSI® 1014D Çift Kanallı Dijital Depolama Osiloskopu
Gelişmiş Sinyal Analizi ve Üretimi
FNIRSI-1014D Dijital Osiloskop, elektrik alanında hem amatörler hem de profesyoneller için tasarlanmış çok yönlü bir ölçüm cihazıdır. Çift kanal girişi ve 100MHz x 2 analog bant genişliği sayesinde, sinyalleri yüksek hassasiyetle ve netlikle analiz edebilir. 1GSa/s gerçek zamanlı örnekleme hızı, en hızlı sinyallerin bile detay kaybı olmadan yakalanmasını sağlar. Tek, normal ve otomatik olmak üzere üç farklı tetikleme modu ile hem periyodik hem de aperiodik sinyallerde üstün performans sunar.
Kapsamlı Sinyal Üretimi ve Depolama
FNIRSI-1014D yalnızca bir osiloskop değil, aynı zamanda dahili DDS fonksiyonlu bir sinyal üreticisidir. 12 farklı standart fonksiyon sinyali ve özelleştirilebilir bir sinyal üretme kapasitesine sahiptir. 2.5Vpp genliğe sahip kesme çıkışı, karmaşık ve düzensiz sinyaller üretmek için idealdir. 240Kbit depolama derinliği ve 1GB dahili hafızasıyla, 1000 ekran görüntüsü ve 1000 dalga formu saklayabilir; bu sayede uzun süreli analizlerde yüksek veri kaydı sağlar.
Kullanıcı Dostu Arayüz ve Kolay Kullanım
7 inç 800 x 480 çözünürlüklü renkli TFT LCD ekran, parlak ve keskin görüntüler sunar. Kursor ölçüm fonksiyonu ile genlik ve frekans değerlerini manuel olarak hızlıca okuyabilirsiniz. Tek tuşla AUTO fonksiyonu cihazı otomatik olarak en uygun görüntülemeye ayarlar. Tek tuşla dalga formu ve ekran görüntüsü alma özelliği sayesinde önemli veriler hızlıca kaydedilebilir. Dalga formu resim yöneticisi ile kayıtlar kolayca taranabilir ve analiz edilebilir.
Temel Özellikler
- Çift Kanal
- Dijital Osiloskop + DDS Fonksiyonlu Sinyal Üretici
- 1GSa/s örnekleme hızı, 100MHz x 2 bant genişliği
- Tam tetikleme fonksiyonu: Tek / Normal / Otomatik
- 1000 özelleştirilebilir kesme sinyali saklama
- Yüksek voltaj koruma modülü
- Tek tuşla AUTO ve adaptif tetikleme (25%, 50%, 75%)
- 7 inç 800x480 TFT LCD ekran
- Dalga Formu Resim Yöneticisi
- Tek tuşla ekran görüntüsü ve kayıt
- Kursor ile manuel ölçüm
- USB görüntü dışa aktarım
- Lissajous ve FFT analiz modları
- Periyodik ve aperiodik sinyal analizine uygun
Dijital Osiloskop Teknik Özellikleri
- Marka: FNIRSI
- Model: 1014D
- Kanal Sayısı: 2
- Malzeme: Yüksek kaliteli ABS
- Analog Bant Genişliği: 100MHz x 2
- Örnekleme Hızı: 1GSa/s
- Dikey Hassasiyet: 50mV/div ~ 500V/div
- Yatay Zaman Tabanı: 50S/div ~ 10nS/div
- Depolama Derinliği: 240Kbit
- Giriş Direnci: 1MΩ
- ADC Hassasiyeti: 8 bit
- Yükselme Süresi: <3nS
- Bağlantı: AC/DC
- Tetikleme Modları: Otomatik / Normal / Tek
- Tetikleme Kenarı: Yükselen / Düşen kenar
- Dış Tetikleme Gerilimi: 0~40V
- En Yüksek Test Gerilimi: 40V (1X prob), 400V (10X prob)
- Dalga Formu Hafızası: 1000 resim + 1000 dalga formu
- USB Dışa Aktarım: Destekler
- Çıktı Yakalama: Destekler
- Güç Kaynağı: 5V 2A / 3A / 4A
- Frekans Hassasiyeti: ±0.01%
- Roll Modu: Destekler
- Tek Tuşla AUTO: Destekler
- Ekran: 7 inç TFT LCD, 800x480 çözünürlük
- Boyutlar: 310mm x 145mm x 70mm
- Parametre Türü: Toplam 12 tür
- Üretici Sinyal Türü: 14 tür
Sinyal Üretici Teknik Özellikleri
- Kanal Sayısı: 1
- Dalga Formu Türü: 14 standart sinyal (@2.5Vpp) + 1 özelleştirilebilir sinyal (yalnızca frekans ayarlanabilir)
- Çıktı Yakalama: Destekler
- Sine Dalga Maks. Frekansı: 10MHz
- Diğer Dalga Maks. Frekansı: 2MHz
- Özelleştirilmiş Sinyal Maks. Frekansı: 1MHz
- Frekans Çözünürlüğü: 1Hz
