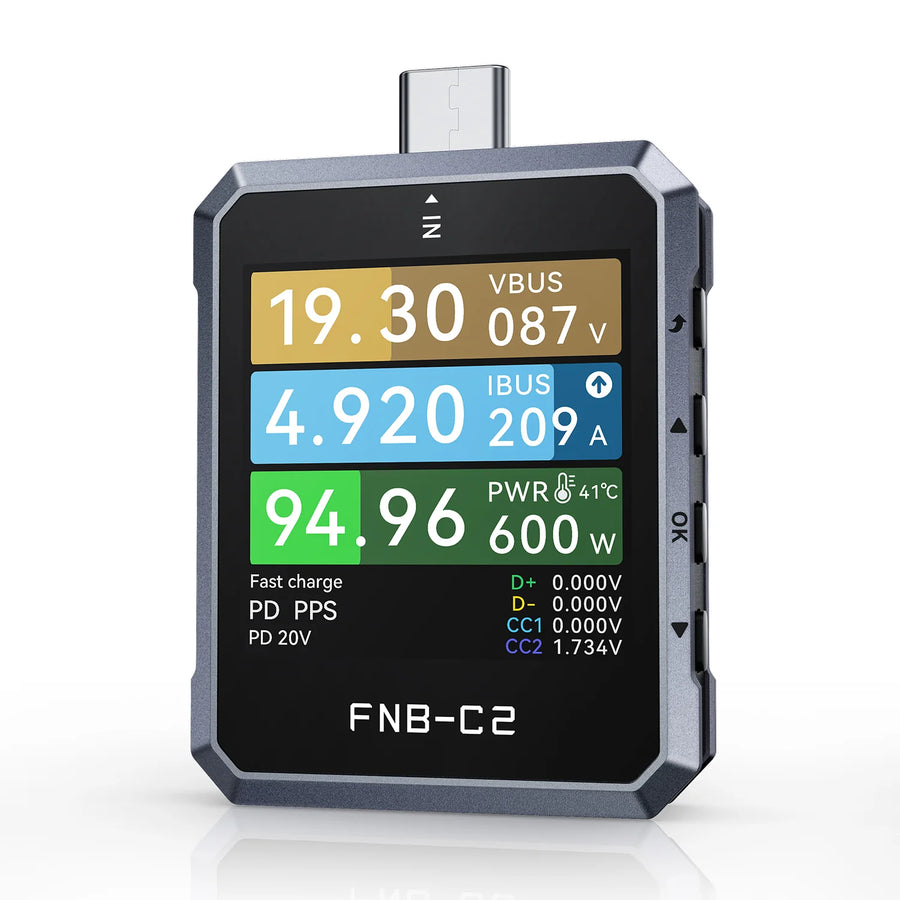

FNIRSI FNB-C2 240W USB-C PD 3.1 Hızlı Şarj Test Cihazı

FNIRSI FNB-C2 USB-C Hızlı Şarj Test Cihazı, USB Type-C adaptörlerin, şarj cihazlarının, powerbanklerin, kabloların ve elektronik cihazların güç tüketimini ayrıntılı olarak analiz etmek için geliştirilmiş profesyonel bir USB test cihazıdır. PD 3.1 EPR, UFCS, QC, Huawei FCP/SCP, OPPO VOOC/SVOOC ve VIVO VFCP gibi güncel hızlı şarj protokollerini destekleyen cihaz, USB-C güç sistemlerinin test ve analiz işlemlerinde kapsamlı ölçüm özellikleri sunar.

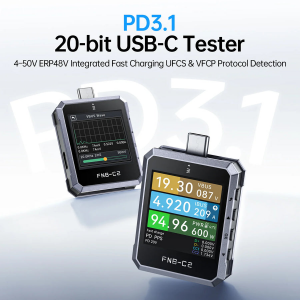

20-bit yüksek hassasiyetli ADC yapısı sayesinde gerilim, akım ve güç değerlerini yüksek çözünürlükte ölçebilen FNIRSI FNB-C2; 50 V, 6,5 A ve 240 W'a kadar çalışma aralığıyla günümüzde kullanılan 100 W, 140 W ve 240 W USB-C PD güç sistemlerinin test edilmesine olanak tanır.

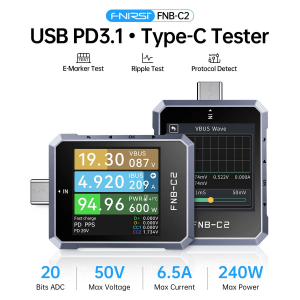

FNIRSI FNB-C2 USB Test Cihazının Öne Çıkan Özellikleri

• 20-bit yüksek hassasiyetli ADC: Gerilim, akım ve güç ölçümlerinde yüksek çözünürlük ve hassasiyet sağlar.

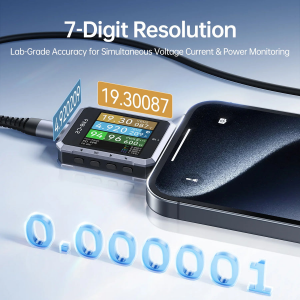

• 7 haneli ölçüm gösterimi: Gerilim, akım ve güç değerlerinin ayrıntılı biçimde görüntülenmesini sağlar.
• 240 W'a kadar güç ölçümü: USB-C PD 3.1 EPR dahil yüksek güçlü şarj uygulamalarının test edilmesine imkan verir.
• 4 – 50 V gerilim ölçümü: Standart USB sistemlerinden yüksek voltajlı PD 3.1 uygulamalarına kadar geniş ölçüm aralığı sunar.
• 0 – 6,5 A akım ölçümü: Yüksek akımlı hızlı şarj cihazları ve USB-C kabloların analizinde kullanılabilir.
• PD 3.1 EPR desteği: Yeni nesil USB Power Delivery sistemlerinde 240 W'a kadar güç aktarımının analiz edilmesine olanak tanır.
• UFCS desteği: Universal Fast Charging Specification uyumlu cihazların test edilmesini sağlar.
• Hızlı şarj protokol algılama: Çeşitli hızlı şarj protokollerini otomatik olarak algılayabilir ve tetikleyebilir.
• E-Marker okuma: USB-C kabloların elektronik işaretleyici çip bilgilerini okuyabilir.

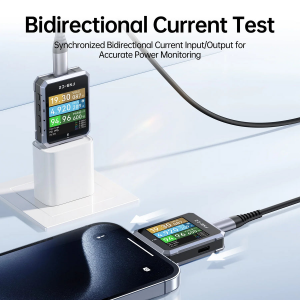

• PD protokol izleme: Şarj cihazı ile bağlı cihaz arasındaki PD haberleşme paketlerinin incelenmesine imkan verir.
• Ripple ve dalga formu analizi: Güç kaynaklarının çıkış kararlılığının değerlendirilmesini sağlar.
• 9 saate kadar kayıt: Gerilim ve akım değişimlerini uzun süre boyunca grafik halinde kaydedebilir.
• 10 grup enerji istatistiği: Kapasite, enerji ve süre değerleri farklı kayıt grupları altında takip edilebilir.
• 1,54 inç renkli ekran: Ölçüm sonuçlarının ve grafiklerin kolay takip edilmesini sağlar.
• Otomatik ekran döndürme: Dahili yerçekimi sensörü sayesinde ekran dört farklı yönde otomatik olarak dönebilir.
• PC bağlantısı: Windows ve macOS sistemlerinde sürücüsüz HID bağlantısını destekler.
• Firmware güncelleme: Cihaz yazılımı güncellenerek yeni özellik ve iyileştirmeler kullanılabilir.

PD 3.1 EPR ve 240W USB-C Güç Testi

FNIRSI FNB-C2, yeni nesil USB Power Delivery 3.1 Extended Power Range (EPR) teknolojisini destekler. Bu sayede yüksek güçlü dizüstü bilgisayar adaptörleri, USB-C güç kaynakları ve 240 W'a kadar destek sunan USB-C sistemleri test edilebilir.

Cihazın ölçüm aralığı 4 V – 50 V, 0 – 6,5 A ve 0 – 240 W seviyelerine kadar ulaşır. Böylece klasik telefon şarj adaptörlerinin yanı sıra yüksek güçlü dizüstü bilgisayar ve profesyonel USB-C güç sistemlerinin ölçümleri de gerçekleştirilebilir.

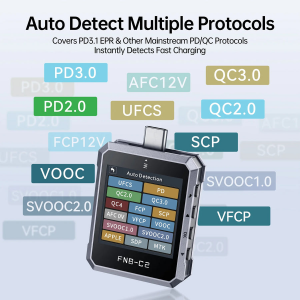

Hızlı Şarj Protokol Testi

FNIRSI FNB-C2, çok sayıda güncel hızlı şarj protokolünün algılanması ve test edilmesi için geliştirilmiştir. Adaptörün veya güç kaynağının desteklediği hızlı şarj standartlarının belirlenmesine yardımcı olur.

Desteklenen başlıca hızlı şarj protokolleri arasında:

• USB Power Delivery PD 3.1 EPR
• UFCS
• Qualcomm QC 2.0
• Qualcomm QC 3.0
• Qualcomm QC 4
• Qualcomm QC 5
• Huawei FCP
• Huawei SCP
• OPPO VOOC
• OPPO SuperVOOC
• VIVO VFCP

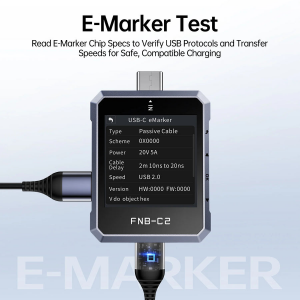

USB-C E-Marker Kablo Testi

Yeni nesil yüksek güçlü USB-C kablolarda kullanılan E-Marker çipleri, kablonun desteklediği güç, akım ve veri özelliklerinin tanımlanmasını sağlar. FNIRSI FNB-C2, E-Marker bilgilerini okuyarak kullanılan USB-C kablonun teknik özelliklerinin analiz edilmesine yardımcı olur.

Cihaz; 3 A, 5 A, 50 V, EPR, Thunderbolt 3 ve Thunderbolt 4 özelliklerine sahip kabloların E-Marker verilerini okuyabilir. Kablo tipi, desteklenen güç, uzunluk, veri aktarım hızı ve sürüm gibi bilgiler incelenebilir.

USB-C Kablo Simülasyon Testi

FNIRSI FNB-C2, farklı USB-C kablo yapılarını simüle ederek şarj cihazının çeşitli kablo koşullarındaki davranışının test edilmesini sağlar.

Cihazda örnek olarak aşağıdaki kablo senaryoları simüle edilebilir:

• E-Marker bulunmayan 60 W kablo
• 20 V / 5 A – 100 W USB-C kablo
• 50 V / 5 A – 240 W EPR USB-C kablo

Bu özellik özellikle USB-C adaptör, kablo ve güç kaynaklarının uyumluluk testlerinde önemli avantaj sağlar.

Ripple ve Dalga Formu Analizi

FNB-C2 yalnızca temel voltaj ve akım ölçümü yapan bir USB test cihazı değildir. Güç kaynağı çıkışındaki dalgalanmaların analiz edilebilmesi için gelişmiş ripple ve dalga formu görüntüleme özelliklerine sahiptir.

Düşük hızlı dalga formu modunda gerilim, akım, D+ ve D− sinyalleri 2 Sa/s ile 1 kSa/s arasında görüntülenebilir. Yüksek hızlı ripple analizinde ise AC bağlantılı gerilim ölçümü 20 kSa/s ile 2 MSa/s arasında gerçekleştirilebilir.

Gerçek zamanlı VBUS dalga formu izleme fonksiyonu sayesinde USB güç hattındaki gerilim değişimleri görüntülenerek adaptör veya güç kaynağının çıkış kararlılığı değerlendirilebilir.

PD Protokol İzleme ve Paket Yakalama

PD Monitor özelliği sayesinde FNIRSI FNB-C2, USB-C şarj cihazı ile bağlı cihaz arasında gerçekleşen Power Delivery haberleşmesini izleyebilir. PD protokolü üzerinden gerçekleştirilen gerilim, akım ve güç anlaşmasına ilişkin veriler incelenebilir.

Bu özellik özellikle USB-C PD uyumluluk sorunlarının araştırılması, adaptör ve cihaz arasındaki haberleşmenin analiz edilmesi ve profesyonel elektronik servis uygulamalarında kullanılabilir.

QC – PD Protokol Dönüştürme

FNIRSI FNB-C2, QC ve PD tabanlı hızlı şarj sistemleri arasında uyumluluk testlerinin gerçekleştirilmesine yardımcı olan QC – PD protokol dönüştürme fonksiyonuna sahiptir. Böylece yalnızca QC destekleyen cihazlarla PD ağırlıklı güç kaynakları arasındaki hızlı şarj uyumluluğu test edilebilir.

Enerji, Kapasite ve Şarj Süresi Ölçümü

Cihaz yalnızca anlık gerilim ve akım değerlerini değil, uzun süreli enerji tüketim verilerini de ölçebilir. 10 farklı kayıt grubu oluşturularak farklı cihaz veya testlerin ölçüm sonuçları birbirinden bağımsız şekilde saklanabilir.

Ölçülebilen temel değerler arasında:

• Gerilim
• Akım
• Güç
• Kapasite (Ah)
• Enerji tüketimi (Wh)
• Çalışma ve şarj süresi
• Batarya kapasitesi
• Dönüşüm verimliliği

9 Saatlik Gerilim ve Akım Grafiği Kaydı

FNIRSI FNB-C2, gerilim ve akım değerlerini 9 saate kadar kesintisiz olarak grafik şeklinde kaydedebilir. Veri kayıt aralığı 1 saniye ile 120 saniye arasında ayarlanabilir.

Bu özellik powerbank kapasite testleri, uzun süreli cihaz şarj testleri, adaptör kararlılık testleri ve batarya analizlerinde değerlerin zamana bağlı değişiminin incelenmesini sağlar.

1,54 İnç 240×240 Renkli TFT Ekran

FNIRSI FNB-C2 üzerinde 1,54 inç 240×240 piksel TFT-LCD renkli ekran bulunur. Yüksek çözünürlüklü ekran sayesinde anlık ölçüm değerleri, grafikler, protokol bilgileri ve cihaz ayarları kolaylıkla görüntülenebilir.

Dahili yerçekimi sensörü ekranın kullanım yönüne göre dört farklı yönde otomatik olarak dönmesini sağlar. Böylece cihaz farklı bağlantı pozisyonlarında rahatlıkla kullanılabilir.

FNIRSI FNB-C2 Teknik Özellikleri

FNIRSI FNB-C2 Kullanım Alanları

• USB-C adaptör testi
• PD 3.1 hızlı şarj cihazı testi
• 240 W USB-C güç sistemi testi
• Powerbank kapasite ölçümü
• USB-C kablo kalite kontrolü
• E-Marker çip analizi
• USB-C PD protokol analizi
• Hızlı şarj protokol testi
• Ripple ve güç kararlılığı analizi
• Dizüstü bilgisayar USB-C adaptör testi
• Telefon ve tablet şarj analizi
• Batarya kapasite testi
• Elektronik servis ve Ar-Ge uygulamaları

Kutu İçeriği

• 1 Adet FNIRSI FNB-C2 USB-C Test Cihazı
• 1 Adet Kullanım Kılavuzu
• 1 Adet Ürün Kutusu

FNIRSI FNB-C2 Kimler İçin Uygundur?

FNIRSI FNB-C2; elektronik servis teknisyenleri, telefon ve bilgisayar tamircileri, USB-C güç sistemleri üzerinde çalışan mühendisler, Ar-Ge personeli, şarj cihazı ve powerbank testleri gerçekleştiren kullanıcılar ile profesyonel elektronik hobi kullanıcıları için geliştirilmiş kapsamlı bir USB test cihazıdır.

240 W'a kadar USB-C PD 3.1 güç desteği, 20-bit ADC ölçüm sistemi, E-Marker analizi, hızlı şarj protokol testi, PD paket izleme, ripple analizi ve uzun süreli grafik kayıt özelliklerini tek cihazda bir araya getiren FNIRSI FNB-C2 USB-C PD 3.1 Test Cihazı, güncel USB-C şarj teknolojilerinin ölçüm ve analiz işlemleri için güçlü bir çözüm sunar.
