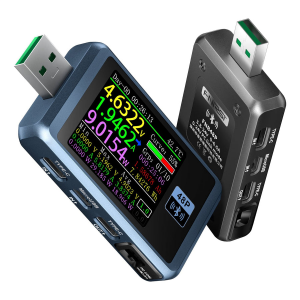

FNIRSI FNB48P 156W USB Type-C Hızlı Şarj Test Cihazı

FNIRSI FNB48P USB Hızlı Şarj Test Cihazı, USB güç kaynakları, telefon şarj adaptörleri, powerbankler, USB kablolar ve hızlı şarj sistemlerinin ölçüm ve analiz işlemleri için geliştirilmiş çok fonksiyonlu profesyonel bir USB test cihazıdır. Gerilim, akım, güç, kapasite, enerji tüketimi, kablo direnci ve D+/D- hat gerilimlerinin ölçülmesini sağlayan cihaz; hızlı şarj protokol algılama ve tetikleme özellikleriyle elektronik servis ve Ar-Ge çalışmalarında kapsamlı bir çözüm sunar.

4 V – 24 V gerilim, 0 – 6,5 A akım ve 156 W'a kadar güç ölçüm kapasitesine sahip FNIRSI FNB48P, 16-bit harici ADC yapısı sayesinde USB güç sistemlerinin hassas biçimde analiz edilmesine imkan tanır. USB-A, Micro-USB ve USB Type-C arabirimlerini tek cihaz üzerinde bir araya getiren model; PD E-Marker okuma, PD protokol izleme, hızlı şarj protokol algılama, veri kaydı ve enerji kapasitesi ölçümü gibi gelişmiş özelliklere sahiptir.

FNIRSI FNB48P USB Test Cihazının Öne Çıkan Özellikleri

• 156 W'a kadar güç ölçümü: 24 V ve 6,5 A seviyelerine kadar USB güç sistemlerinin test edilmesini sağlar.
• 16-bit harici ADC: Gerilim, akım ve güç değerlerinin yüksek çözünürlükle ölçülmesine yardımcı olur.
• USB-A, Micro-USB ve USB Type-C: Farklı USB bağlantı türleriyle geniş kullanım alanı sunar.
• 1,44 inç TFT LCD ekran: Ölçüm değerlerinin ve test bilgilerinin kolay şekilde görüntülenmesini sağlar.
• Hızlı şarj protokol algılama: Şarj adaptörünün desteklediği hızlı şarj teknolojilerinin belirlenmesine yardımcı olur.
• Hızlı şarj tetikleme: Uyumlu güç kaynaklarında belirli hızlı şarj protokollerinin etkinleştirilerek test edilmesini sağlar.
• PD E-Marker okuma: USB Type-C kablolarda bulunan E-Marker çip bilgilerinin analiz edilmesine imkan verir.
• PD protokol izleme: USB-C cihazlar arasında gerçekleşen Power Delivery haberleşmesinin incelenmesine yardımcı olur.
• PD protokol dönüştürme: Güç ve hızlı şarj uygulamalarında farklı PD işlemlerinin analiz edilmesini sağlar.
• Kablo direnci ölçümü: USB kabloların voltaj düşümü ve iç direnç açısından değerlendirilmesine imkan tanır.
• Kapasite ve enerji ölçümü: Powerbank, batarya destekli ürünler ve USB cihazlarının Ah ve Wh değerlerinin hesaplanmasını sağlar.
• Veri kaydı: Uzun süreli şarj ve enerji tüketim testlerinde ölçüm değerlerinin takip edilmesine yardımcı olur.
• Yerçekimi sensörü: Cihazın kullanım konumuna göre ekran yönünün otomatik değiştirilmesine imkan verir.
• Firmware güncelleme: PC üzerinden cihaz yazılımının güncellenmesini destekler.

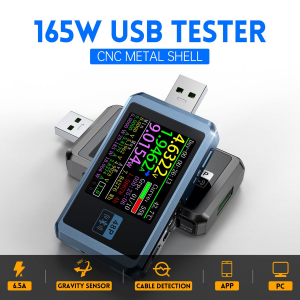

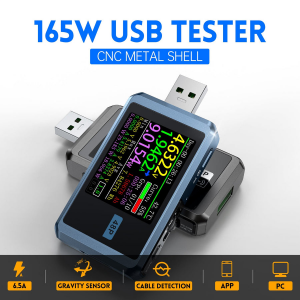

4–24V, 6,5A ve 156W Ölçüm Kapasitesi

FNIRSI FNB48P, klasik 5 V USB adaptörlerin yanı sıra daha yüksek gerilim ve güç seviyelerinde çalışan hızlı şarj sistemlerini de ölçebilir. Cihaz 4 V ile 24 V arasında gerilim, 0 ile 6,5 A arasında akım ve 156 W'a kadar güç ölçümü gerçekleştirebilir.

Bu geniş ölçüm aralığı sayesinde akıllı telefon adaptörleri, tablet şarj cihazları, USB-C güç kaynakları, powerbankler ve farklı USB destekli elektronik cihazların güç tüketimi gerçek zamanlı olarak incelenebilir.

Hızlı Şarj Protokol Algılama ve Tetikleme

FNIRSI FNB48P, bir şarj adaptörünün hangi hızlı şarj protokollerini desteklediğini belirlemek için kullanılabilir. Cihaz, uyumlu hızlı şarj standartlarını algılayabilir ve belirli protokolleri tetikleyerek güç kaynağının çıkış davranışının test edilmesine yardımcı olur.

Resmi FNIRSI ürün bilgilerinde desteklenen başlıca protokoller arasında:

• Qualcomm QC 2.0
• Qualcomm QC 3.0
• Huawei FCP
• Huawei SCP
• Samsung AFC
• USB Power Delivery – PD

bulunmaktadır.

USB Power Delivery PD Protokol Analizi

FNIRSI FNB48P, özel PD protokol fiziksel çipi sayesinde USB Type-C Power Delivery uygulamalarının incelenmesine olanak tanır. PD protokol izleme özelliği ile güç kaynağı ve bağlı cihaz arasındaki iletişim analiz edilebilir.

Bu özellik özellikle USB-C adaptörlerin, şarj cihazlarının ve kabloların uyumluluk testlerinde; elektronik servis, ürün geliştirme ve Ar-Ge çalışmalarında önemli avantaj sağlar.

PD E-Marker Kablo Okuma Özelliği

Yüksek akım ve güç taşıyan USB Type-C kablolarda kullanılan E-Marker çipi, kablonun elektriksel ve iletişim özellikleri hakkında bilgi içerir. FNIRSI FNB48P, desteklenen USB-C kablolardaki PD E-Marker bilgilerinin okunmasına imkan verir.

Bu sayede özellikle yüksek güçlü USB-C adaptörlerle kullanılacak kabloların uygunluğunun kontrol edilmesi ve kablo özelliklerinin analiz edilmesi kolaylaşır.

USB Kablo Direnci Ölçümü

USB kabloların kalitesi, yüksek akım altında oluşan voltaj düşümü ve iç direnç değerleriyle doğrudan ilişkilidir. FNIRSI FNB48P, kablo direncinin ölçülmesine imkan tanıyarak farklı USB kabloların karşılaştırılmasını kolaylaştırır.

Yüksek dirençli veya düşük kaliteli kablolarda oluşabilecek güç kaybı, düşük şarj hızı ve gerilim düşümü gibi durumların analiz edilmesinde kullanılabilir.

Gerilim, Akım ve Güç Ölçümü

FNIRSI FNB48P'nin ana ekranı üzerinden USB hattındaki temel elektriksel değerler gerçek zamanlı olarak takip edilebilir. Cihaz özellikle aşağıdaki parametrelerin ölçülmesini sağlar:

• Gerilim (V)
• Akım (A)
• Güç (W)
• Yük eşdeğer iç direnci (Ω)
• D+ / D- gerilimi
• Kapasite (Ah)
• Enerji tüketimi (Wh)
• Kablo direnci
• Cihaz çalışma süresi
• Kayıt süresi

Kapasite ve Enerji Ölçümü

FNIRSI FNB48P, USB üzerinden aktarılan toplam enerji miktarını takip ederek Ah ve Wh cinsinden kapasite ve enerji değerlerinin hesaplanmasını sağlar.

Bu özellik özellikle powerbank kapasite kontrolü, şarj cihazı karşılaştırması, batarya şarj analizi ve uzun süre çalışan USB cihazlarının toplam enerji tüketiminin belirlenmesinde kullanılabilir.

D+ ve D- Gerilim Ölçümü

USB-A tabanlı hızlı şarj teknolojilerinde D+ ve D- veri hatlarında bulunan gerilim seviyeleri, kullanılan hızlı şarj protokolünün belirlenmesinde önemli rol oynar. FNIRSI FNB48P, 0 – 3,3 V aralığındaki D+ ve D- gerilimlerini ölçerek şarj protokolünün analiz edilmesine yardımcı olur.

Hassas 16-Bit ADC Ölçüm Sistemi

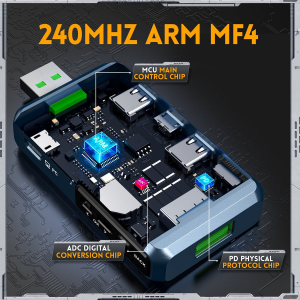

FNIRSI FNB48P üzerinde bulunan harici 16-bit ADC, USB hattındaki elektriksel parametrelerin hassas şekilde ölçülmesine imkan verir. Özellikle adaptör karşılaştırmaları, düşük güç tüketimli cihaz testleri ve elektronik servis uygulamalarında küçük değişimlerin gözlemlenmesini kolaylaştırır.

1,44 İnç Renkli TFT LCD Ekran

Cihazda bulunan 1,44 inç TFT LCD renkli ekran, farklı ölçüm parametrelerinin aynı cihaz üzerinden görüntülenmesini sağlar. Menü tabanlı kullanıcı arayüzü sayesinde gerilim, akım, güç, hızlı şarj protokolü, kapasite ve diğer test fonksiyonları arasında kolaylıkla geçiş yapılabilir.

FNIRSI FNB48P Teknik Özellikleri

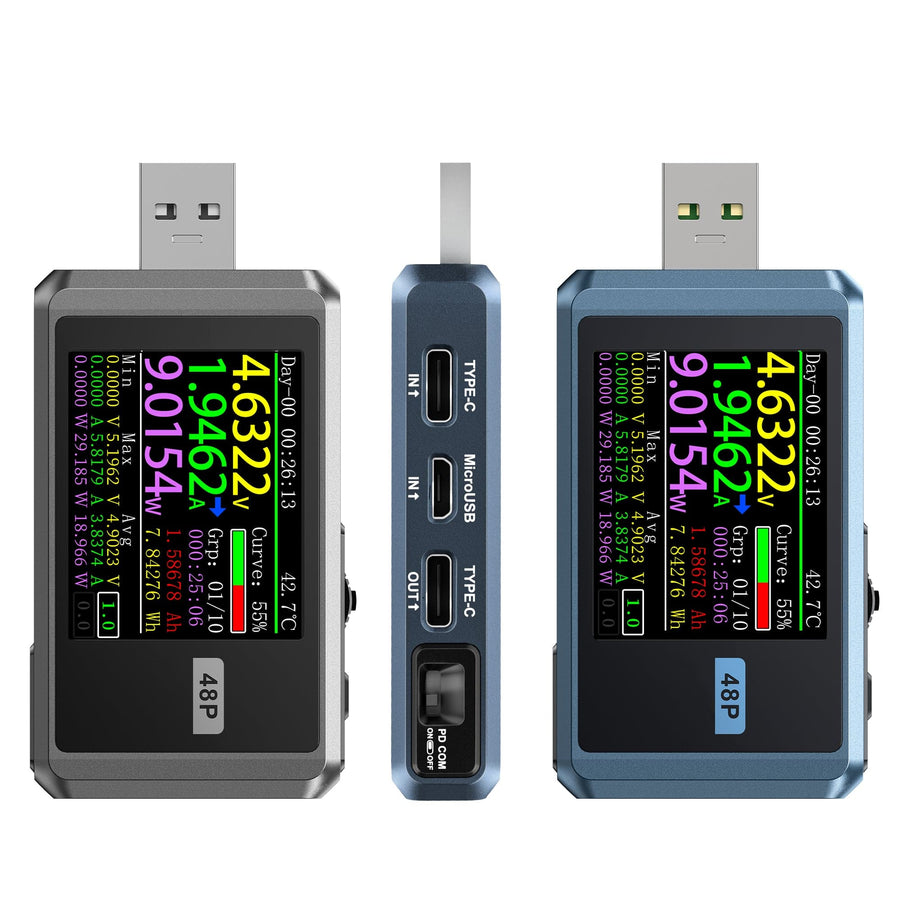

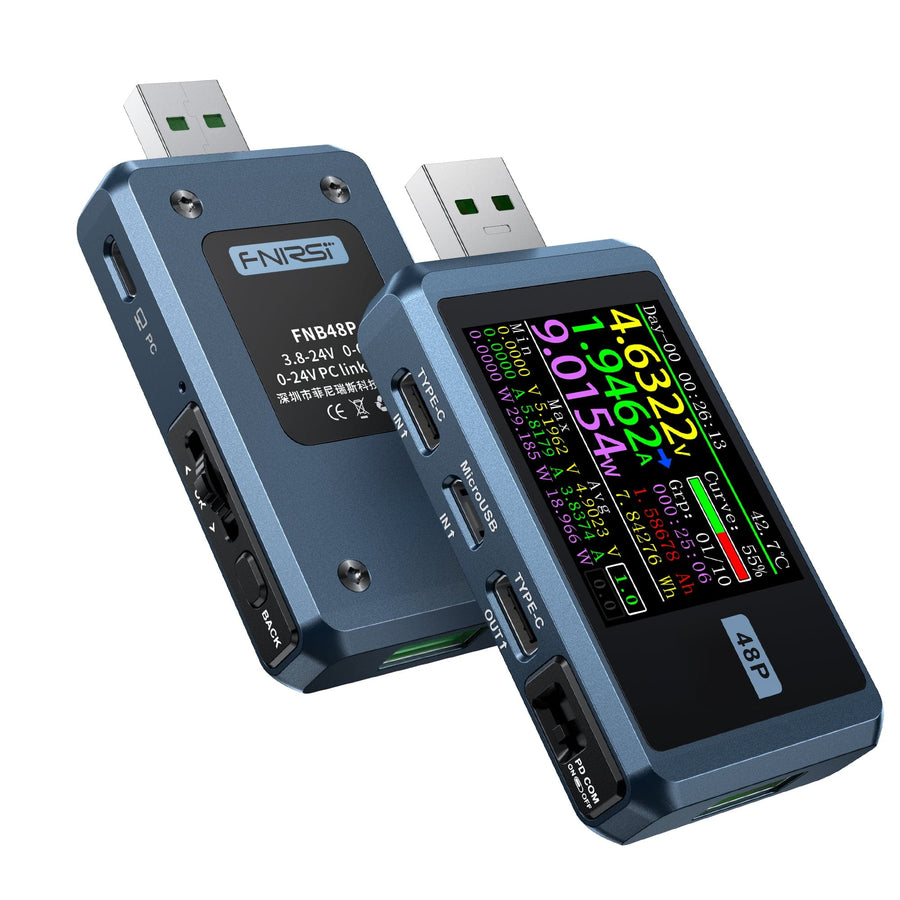

USB-A, Type-C ve Micro-USB Bağlantıları

FNIRSI FNB48P üzerinde farklı cihaz ve güç kaynaklarının test edilmesini kolaylaştıran birden fazla bağlantı noktası bulunur. USB-A ve USB Type-C giriş/çıkış bağlantılarının yanı sıra Micro-USB arabirimi sayesinde farklı test senaryolarında kullanılabilir.

Bu çoklu bağlantı yapısı cihazı yalnızca USB-C sistemleriyle sınırlı bırakmaz; klasik USB-A adaptör ve kabloların test edilmesini de mümkün hale getirir.

FNIRSI FNB48P Bluetooth ve Standart Versiyon

FNIRSI FNB48P ürün ailesi üretici tarafından FNB48P BT ve FNB48P Standard olmak üzere farklı versiyon seçenekleriyle sunulabilmektedir.

Bluetooth özelliği yalnızca BT olarak belirtilen versiyonlarda bulunur. Bu nedenle Bluetooth veya mobil uygulama bağlantısına ihtiyaç duyuluyorsa satın alınan FNB48P varyantının BT versiyonu olduğunun kontrol edilmesi gerekir.

FNIRSI FNB48P Kullanım Alanları

• USB şarj adaptörü testi
• USB Type-C güç ölçümü
• Telefon hızlı şarj testi
• Tablet şarj adaptörü analizi
• Powerbank kapasite testi
• USB kablo kalite kontrolü
• USB kablo direnç ölçümü
• PD E-Marker kablo analizi
• USB Power Delivery protokol analizi
• QC hızlı şarj protokol testi
• Huawei FCP ve SCP protokol testi
• Samsung AFC hızlı şarj testi
• Elektronik servis uygulamaları
• Ar-Ge ve ürün geliştirme çalışmaları
• USB cihazların enerji tüketim analizi

FNIRSI FNB48P Kimler İçin Uygundur?

FNIRSI FNB48P USB Hızlı Şarj Test Cihazı; elektronik teknisyenleri, cep telefonu ve tablet tamircileri, bilgisayar servisleri, USB güç sistemleri üzerinde çalışan mühendisler, Ar-Ge ekipleri ve elektronik hobi kullanıcıları için uygun bir ölçüm ve analiz cihazıdır.

Gerilim, akım ve güç ölçümünün yanı sıra kapasite ölçümü, kablo direnci testi, hızlı şarj protokol algılama ve tetikleme, PD protokol izleme ve E-Marker okuma fonksiyonlarını tek cihazda bir araya getiren FNIRSI FNB48P, USB güç ve hızlı şarj sistemlerinin detaylı biçimde incelenmesi için kapsamlı bir çözüm sunar.
