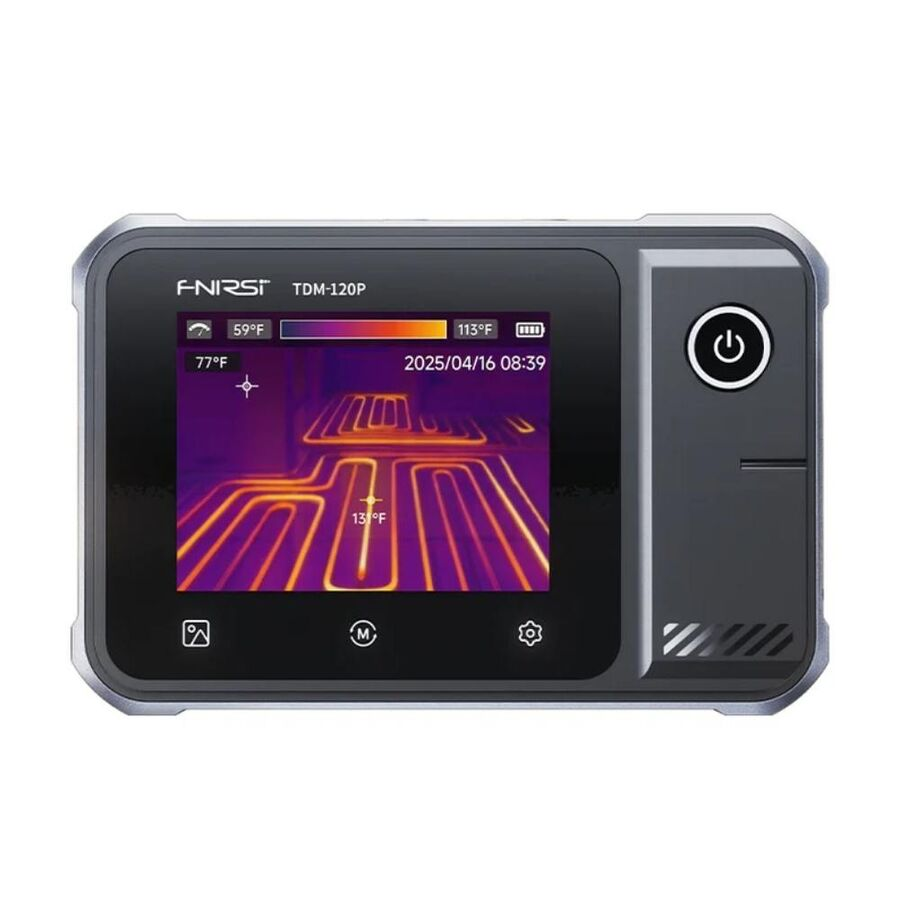

FNIRSI TDM-120P Termal Multimetre | 120×90 Termal Kamera | True RMS
Stok Kodu: DSTK22960
FNIRSI TDM-120P, 120 × 90 piksel kızılötesi termal görüntüleme teknolojisini 19.999 sayımlı True RMS dijital multimetre fonksiyonlarıyla tek cihazda birleştiren profesyonel ölçüm cihazıdır. Elektrik tesisatlarında, panolarda, elektronik sistemlerde ve mekanik ekipmanlarda oluşan sıcaklık farklılıklarını görüntülerken aynı zamanda elektriksel ölçümlerin gerçekleştirilmesine olanak sağlar.
-20°C ile +400°C arasındaki sıcaklıkları ölçebilen termal kamera bölümü; otomatik sıcak ve soğuk nokta takibi, ayarlanabilir emisivite, sıcaklık alarmı ve 7 farklı renk paleti gibi özellikleriyle arıza tespitini kolaylaştırır. True RMS multimetre bölümü ise AC/DC voltaj, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekler.
FNIRSI TDM-120P Özellikleri
- Termal kamera ve dijital multimetreyi tek cihazda bir araya getirir.
- 120 × 90 piksel kızılötesi çözünürlük ile sıcaklık dağılımlarının görüntülenmesini sağlar.
- -20°C ile +400°C arasında sıcaklık ölçümü gerçekleştirir.
- Termal ölçüm doğruluğu ±2°C veya ±%2 seviyesindedir.
- Vanadyum Oksit (VOx) termal dedektör teknolojisini kullanır.

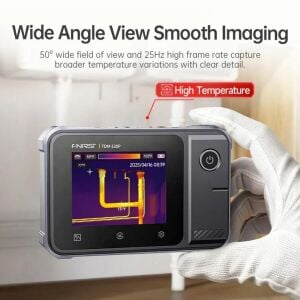

- 50° görüş açısı sayesinde geniş bir alanın termal olarak görüntülenmesine yardımcı olur.
- Merkez nokta sıcaklığını ekranda görüntüler.
- Görüntü içerisindeki en yüksek ve en düşük sıcaklık noktalarını otomatik olarak takip eder.
- Ayarlanabilir yüksek ve düşük sıcaklık alarmı desteği bulunur.
- 0.01 - 1.00 arasında ayarlanabilir emisivite değeri sayesinde farklı yüzey türlerinde daha doğru ölçüm yapılabilir.
- Termal görüntüler için 7 farklı renk paleti sunar.
- 2.8 inç dokunmatik LCD ekran ile termal görüntü ve ölçüm sonuçlarının kolayca takip edilmesini sağlar.
- °C ve °F sıcaklık birimleri arasında seçim yapılabilir.
- Termal görüntülerin hafıza kartına kaydedilmesini destekler.
- USB bağlantısı üzerinden kayıtların bilgisayara aktarılmasına olanak sağlar.
- Dahili şarj edilebilir batarya ve USB Type-C şarj desteğine sahiptir.

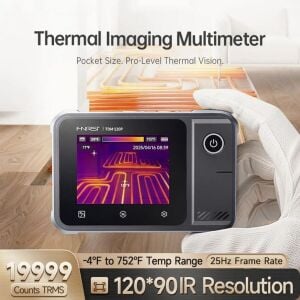

120 × 90 Termal Görüntüleme
FNIRSI TDM-120P'nin 120 × 90 piksel kızılötesi sensörü, ekipman ve yüzeylerdeki sıcaklık farklılıklarını renkli termal görüntü halinde gösterir. Elektrik panolarındaki aşırı ısınan bağlantılar, elektronik bileşenlerdeki sıcak noktalar, HVAC sistemlerindeki sıcaklık düzensizlikleri ve çeşitli mekanik sistemlerde oluşabilecek termal problemler hızlı şekilde tespit edilebilir.
Termal görüntüleme sistemi yaklaşık 25 Hz'e kadar kare hızını destekleyerek ölçüm sırasında daha akıcı bir görüntü sunar.

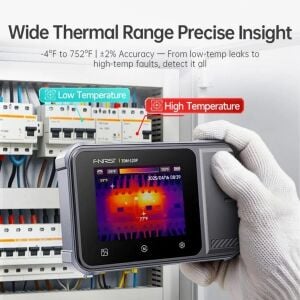

-20°C ile +400°C Sıcaklık Ölçüm Aralığı
TDM-120P, -20°C ile +400°C arasında geniş bir sıcaklık ölçüm aralığına sahiptir. Bu aralık; elektrik tesisatlarının, elektronik kartların, motorların, HVAC ekipmanlarının, ısıtma sistemlerinin ve çeşitli endüstriyel ekipmanların kontrolünde kullanılmasına olanak sağlar.
Termal ölçüm doğruluğu ±2°C veya ±%2 seviyesindedir. Sıcaklık değerleri kullanıcı tercihine göre °C veya °F olarak görüntülenebilir.
Otomatik Sıcak ve Soğuk Nokta Takibi
FNIRSI TDM-120P, termal görüntü içerisindeki merkez sıcaklık değerinin yanı sıra en sıcak ve en soğuk noktaları otomatik olarak belirleyebilir. Böylece kullanıcı tüm görüntüyü manuel olarak incelemek zorunda kalmadan anormal sıcaklık bölgelerini daha hızlı tespit edebilir.
Yüksek ve düşük sıcaklık alarmı özelliği sayesinde belirlenen sınırların dışına çıkan sıcaklık değerleri kullanıcı tarafından daha kolay fark edilebilir.
Ayarlanabilir Emisivite
Farklı malzemelerin kızılötesi ışınım özellikleri birbirinden farklıdır. TDM-120P'de bulunan 0.01 ile 1.00 arasında ayarlanabilir emisivite özelliği; metal, plastik, boya, kauçuk ve benzeri farklı yüzeylerde ölçüm koşullarına uygun ayar yapılmasına imkân verir.

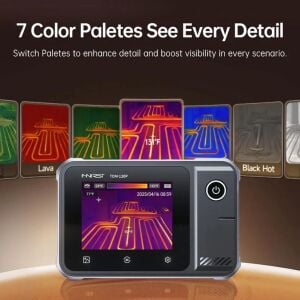

7 Farklı Termal Renk Paleti
İncelenen yüzeyin ve uygulamanın özelliklerine göre farklı termal görüntüleme paletleri seçilebilir. FNIRSI TDM-120P aşağıdaki renk paletlerini destekler:
- Arctic
- Hot Iron
- Iron Red
- Rainbow
- Lava
- Black Hot
- White Hot
19.999 Sayım True RMS Dijital Multimetre
TDM-120P yalnızca termal kamera olarak değil, kapsamlı bir dijital multimetre olarak da kullanılabilir. 19.999 sayımlı True RMS ölçüm sistemi, özellikle AC elektriksel ölçümlerde daha güvenilir sonuçların elde edilmesine yardımcı olur.
Cihaz; AC/DC voltaj, direnç, kapasitans, diyot ve süreklilik ölçümlerini destekler. Böylece termal görüntüleme sırasında tespit edilen bir problemin elektriksel kontrolleri de aynı cihaz üzerinden gerçekleştirilebilir.
Multimetre Fonksiyonları
- DC Voltaj: 1.9999 V / 19.999 V / 199.99 V / 1000 V
- DC Voltaj Doğruluğu: ±(0.5% + 3)
- AC Voltaj: 1.9999 V / 19.999 V / 199.99 V / 750.0 V
- AC Voltaj Doğruluğu: ±(1% + 3)
- Direnç: 199.99 Ω / 1.9999 kΩ / 19.999 kΩ / 199.99 kΩ / 1.9999 MΩ / 19.999 MΩ
- Direnç Doğruluğu: Ölçüm aralığına göre ±(0.5% + 3) veya ±(2.0% + 3)
- Kapasitans: 9.999 nF / 99.99 nF / 999.9 nF / 9.999 µF / 99.99 µF / 999.9 µF / 9.999 mF / 99.99 mF
- Kapasitans Doğruluğu: Ölçüm aralığına göre ±(2.0% + 5) veya ±(5.0% + 20)
- Diyot Testi: Var
- Süreklilik Testi: Var
- True RMS: Var
- Otomatik Aralık Seçimi: Var
- Data Hold: Var
- Maksimum / Minimum Değer: Var
2.8 İnç Dokunmatik LCD Ekran
2.8 inç dokunmatik LCD ekran, termal görüntülerin ve elektriksel ölçüm değerlerinin aynı cihaz üzerinden rahatça görüntülenmesini sağlar. Dokunmatik arayüz sayesinde termal kamera ayarları, renk paleti, emisivite ve diğer görüntüleme seçenekleri kolayca kontrol edilebilir.
Görüntü Kaydı ve Bilgisayara Aktarım
TDM-120P, gerçekleştirilen termal incelemelerin kaydedilmesine imkân sağlayan hafıza kartı desteğine sahiptir. Kaydedilen termal görüntüler daha sonra incelenebilir veya USB bağlantısı üzerinden bilgisayara aktarılarak bakım ve kontrol raporlarında kullanılabilir.
Teknik Özellikler
- Marka: FNIRSI
- Model: TDM-120P
- Cihaz Tipi: Termal kamera ve True RMS dijital multimetre
- Termal Dedektör: Vanadyum Oksit (VOx)
- Kızılötesi Çözünürlük: 120 × 90 piksel
- Termal Kare Hızı: ≤25 Hz
- Görüş Açısı: 50°
- Sıcaklık Ölçüm Aralığı: -20°C ... +400°C
- Sıcaklık Doğruluğu: ±2°C veya ±%2
- Sıcaklık Birimi: °C / °F
- Sıcaklık Gösterimi: Merkez nokta, otomatik yüksek ve düşük sıcaklık takibi
- Sıcaklık Alarmı: Yüksek / düşük sıcaklık alarmı
- Emisivite: 0.01 - 1.00 ayarlanabilir
- Renk Paleti: 7 farklı seçenek
- Ekran: 2.8 inç dokunmatik LCD
- Multimetre Sayım Değeri: 19.999 count
- True RMS: Var
- Maksimum DC Voltaj: 1000 V
- Maksimum AC Voltaj: 750 V
- Maksimum Direnç: 19.999 MΩ
- Maksimum Kapasitans: 99.99 mF
- Diyot Testi: Var
- Süreklilik Testi: Var
- Veri Tutma: Var
- Min/Max Ölçüm: Var
- Hafıza Kartı Desteği: Var
- USB Bağlantısı: Var
- Şarj Bağlantısı: USB Type-C
- Batarya: Dahili şarj edilebilir batarya
- Dil: İngilizce / Çince
Kullanım Alanları
- Elektrik panolarında sıcak nokta tespiti
- Elektrik tesisatı kontrolü ve arıza tespiti
- Sigorta, kontaktör ve bağlantı noktalarının kontrolü
- Elektronik kart ve komponent incelemeleri
- Endüstriyel bakım ve kestirimci bakım uygulamaları
- Motor, rulman ve mekanik ekipman kontrolleri
- HVAC, klima ve havalandırma sistemleri
- Isıtma ve soğutma sistemlerinin kontrolü
- Otomotiv elektrik ve elektronik sistemleri
- Teknik servis ve saha bakım çalışmaları
- Laboratuvar ve Ar-Ge uygulamaları
FNIRSI TDM-120P'nin Avantajları
- Termal görüntüleme ve elektriksel ölçümü tek cihazda birleştirir.
- 120 × 90 termal çözünürlük ile sıcaklık farklılıklarını görsel olarak belirlemeye yardımcı olur.
- 19.999 sayımlı True RMS multimetre ile kapsamlı elektriksel ölçüm fonksiyonları sunar.
- Otomatik sıcak ve soğuk nokta takibi arıza tespitini hızlandırır.
- Ayarlanabilir emisivite farklı yüzeylerde daha doğru sıcaklık ölçümüne yardımcı olur.
- Dokunmatik ekran ve 7 renk paleti sayesinde termal görüntülerin değerlendirilmesini kolaylaştırır.
- Termal görüntülerin kaydedilmesi, saklanması ve bilgisayara aktarılmasını destekler.
- Şarj edilebilir yapısıyla saha ve mobil bakım uygulamalarına uygundur.
