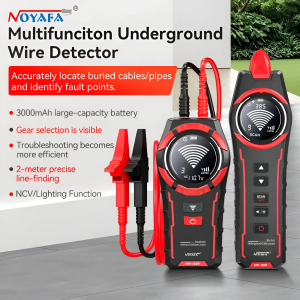

Noyafa NF-829 Pro Yeraltı Kablo, Tel ve Boru Dedektörü – 2m Kablo İzleyici, NCV, Kopma Noktası Tespiti ve Manyetik Arka Yüzey

Noyafa NF-829 Pro Yeraltı Kablo, Tel ve Boru Dedektörü, elektrik kablolarının, metal iletkenlerin ve boru hatlarının yerini belirlemek, kablo güzergahlarını takip etmek ve açık devre, kısa devre veya kopma noktası gibi arızaların tespitini kolaylaştırmak amacıyla geliştirilmiş profesyonel bir kablo izleme ve arıza tespit cihazıdır.

Yaklaşık 2 metreye kadar tespit derinliği ve 1000 metreye kadar kablo takip kapasitesi sunan NF-829; duvar içindeki, zemin altındaki veya yeraltındaki elektrik kablolarının ve uygun metal boruların izlenmesinde kullanılabilir. 3 seviyeli verici sinyal gücü, 9 seviyeli alıcı hassasiyeti, NCV temassız gerilim algılama, 125 kHz çalışma frekansı ve manuel/otomatik algılama modları sayesinde farklı saha koşullarına uyum sağlar.

Noyafa NF-829; elektrik tesisatı, bina yenileme, bakım-onarım, altyapı çalışmaları, fabrika elektrik sistemleri, sokak aydınlatması ve gizli kablolama uygulamalarında çalışan elektrikçiler, teknisyenler, tesisatçılar ve bakım ekipleri için çok fonksiyonlu bir saha test çözümüdür.

Noyafa NF-829 Öne Çıkan Özellikleri

• Yaklaşık 2 metreye kadar yeraltı ve duvar içi tespit derinliği
• 1000 metreye kadar maksimum kablo takip kapasitesi
• Elektrik kablosu ve metal iletken güzergahı tespiti
• Uygun metal boru ve boru hattı tespiti
• Kablo kopma noktası tespiti
• Açık devre tespiti
• Kısa devre tespiti
• ≤2000Ω seviyesine kadar kısa devre arızalarının belirlenmesine yönelik test desteği
• AC/DC 12–400V devre gerilim testi
• AC 50–400V NCV temassız gerilim algılama
• 125 kHz verici ve alıcı sinyal frekansı
• 3 seviyeli ayarlanabilir verici sinyal gücü
• 9 seviyeli alıcı hassasiyet ayarı
• Manuel ve otomatik alım modu
• Otomatik frekans taraması
• Alınan sinyal gücü göstergesi
• Sesli ve görsel uyarı sistemi
• 52 × 35 mm arka aydınlatmalı LCD ekran
• Verici düşük pil durumunun alıcıdan algılanması
• Manyetik arka yüzey
• Eller serbest çalışma imkanı
• 3.7V 3000 mAh şarj edilebilir lityum batarya
• Type-C şarj desteği
• Kompakt ve taşınabilir profesyonel tasarım

2 Metreye Kadar Yeraltı ve Duvar İçi Kablo Tespiti

Noyafa NF-829, uygun çalışma koşullarında yaklaşık 2 metreye kadar derinlikte bulunan elektrik kablolarının, metal iletkenlerin ve uygun metal boruların güzergahlarının belirlenmesine yardımcı olur.

Bu özellik özellikle kablonun veya tesisatın yüzeyden görülemediği:

• Duvar içi elektrik tesisatlarında
• Beton ve yapı elemanlarının arkasındaki kablolarda
• Zemin altı kablo tesisatlarında
• Yeraltı elektrik hatlarında
• Bahçe ve dış mekan kablolamalarında
• Metal boru ve tesisat güzergahlarında

kullanıcıya önemli avantaj sağlar.

Kablo güzergahının önceden tespit edilmesi; delme, kesme, tadilat ve kazı işlemleri sırasında mevcut tesisata istemeden zarar verilmesi riskinin azaltılmasına yardımcı olur.

1000 Metreye Kadar Kablo Takip Kapasitesi

NF-829, uygun kablo ve saha koşullarında 1000 metreye kadar maksimum kablo uzunluğunu destekleyebilir.

Bu geniş çalışma kapasitesi cihazı yalnızca ev içi elektrik uygulamaları için değil, fabrika, depo, belediye altyapısı, sokak aydınlatması, geniş bina tesisatları ve endüstriyel elektrik sistemleri gibi daha uzun kablo güzergahlarının bulunduğu projelerde de kullanışlı hale getirir.

Kablo Kopma Noktası ve Arıza Tespiti

Noyafa NF-829 yalnızca bir kablonun güzergahını takip etmek için değil, kablolarda oluşabilecek çeşitli arızaların yerini belirlemeye yardımcı olmak için de kullanılabilir.

Vericiden kabloya gönderilen 125 kHz test sinyali alıcı tarafından takip edilerek sinyalin kesildiği veya önemli ölçüde değiştiği bölgeler belirlenebilir.

Açık Devre Tespiti

Kabloda kopma veya bağlantı kaybı meydana geldiğinde oluşan açık devre problemlerinin bulunmasına yardımcı olur. Böylece uzun bir kablonun tamamını sökmek yerine arızanın bulunduğu bölgeye odaklanılabilir.

Kısa Devre Tespiti

NF-829 kısa devre tespit fonksiyonuna sahiptir. Cihaz, uygun test koşullarında 2000Ω ve altındaki arıza durumlarının konumlandırılmasına yardımcı olacak şekilde kullanılabilir.

Bu özellik özellikle sıva altı, zemin altı veya yeraltında bulunan kablolardaki arızaların daha hızlı belirlenmesine yardımcı olur.

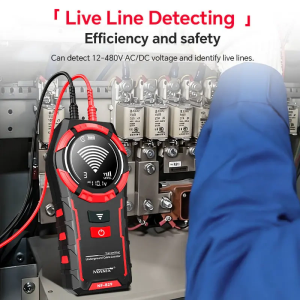

AC/DC 12–400V Devre Gerilim Testi

NF-829 vericisi aynı zamanda devre üzerindeki gerilimin kontrol edilmesini sağlayan voltaj test fonksiyonuna sahiptir.

Teknik özelliklerine göre cihaz:

• AC 12–400V / 50–60Hz
• DC 12–400V

aralığında devre gerilimi testi gerçekleştirebilir.

Belirtilen ölçüm hassasiyeti uygun koşullarda yaklaşık ±%2,5 seviyesindedir.

Bu özellik, kablo takibine başlamadan önce üzerinde çalışılan hattın enerjili olup olmadığının değerlendirilmesine yardımcı olur.

NCV Temassız Gerilim Algılama

NF-829 alıcısında NCV – Non Contact Voltage temassız gerilim algılama fonksiyonu bulunur.

NCV özelliği sayesinde alıcı, elektrik iletkenine doğrudan temas etmeden çevredeki AC elektrik alanını algılayabilir. Teknik verilere göre NCV çalışma aralığı AC 50–400V / 50–60Hz seviyesindedir.

Enerjili bir elektrik hattına yaklaşıldığında cihaz sesli ve görsel uyarılar sağlayarak kullanıcının canlı hatların bulunduğu bölgeleri belirlemesine yardımcı olur.

3 Seviyeli Ayarlanabilir Verici Sinyal Gücü

Noyafa NF-829 vericisi 3 farklı sinyal çıkış seviyesi sunar. Kullanıcı kablonun bulunduğu derinliğe, duvar veya zemin yapısına ve çevredeki elektromanyetik koşullara göre uygun sinyal seviyesini seçebilir.

Daha düşük seviyeler yakın mesafeli ve yoğun kablo bulunan ortamlarda daha hassas tespit sağlarken, daha güçlü sinyal seviyeleri derin veya uzun kablo güzergahlarının takip edilmesinde kullanılabilir.

9 Seviyeli Yüksek Hassasiyetli Alıcı

NF-829 alıcısı 9 seviyeli hassasiyet ayarı sayesinde vericiden gelen sinyalin daha doğru şekilde takip edilmesini sağlar.

Hassasiyet seviyesi çalışma ortamına göre ayarlanabilir. Bu özellik özellikle aynı bölgede çok sayıda elektrik kablosunun bulunduğu elektrik panoları, dağıtım sistemleri, fabrikalar ve karmaşık bina tesisatlarında hedef kablonun diğer iletkenlerden ayrılmasını kolaylaştırır.

125 kHz Sinyal Frekansı

NF-829 verici ve alıcı sistemi 125 kHz sinyal frekansında çalışır.

Verici tarafından hedef kabloya uygulanan sinyal, alıcı tarafından algılanarak kablonun güzergahının takip edilmesine ve arıza noktalarının belirlenmesine yardımcı olur.

Vericide ayrıca çıkış sinyalinin çalışmasını kontrol etmeye yönelik sinyal öz denetim fonksiyonu bulunur.

Manuel ve Otomatik Algılama Modları

Noyafa NF-829 alıcısı hem manuel hem de otomatik alım modunu destekler.

Otomatik mod, sinyal seviyesine göre cihazın algılama davranışını yöneterek hızlı kablo aramalarını kolaylaştırır. Manuel mod ise kullanıcının hassasiyeti ihtiyaca göre ayarlamasına imkan tanıyarak karmaşık kablolama ortamlarında daha kontrollü arama yapılmasını sağlar.

Otomatik Frekans Tarama

Alıcı içerisinde bulunan otomatik frekans tarama fonksiyonu, verici sinyalinin belirlenmesini ve takip edilmesini kolaylaştırır.

Bu özellik özellikle çevrede farklı elektriksel sinyallerin ve elektromanyetik parazit kaynaklarının bulunduğu saha ortamlarında doğru sinyale odaklanılmasına yardımcı olur.

Sinyal Gücü Göstergesi

NF-829 alıcısı, alınan test sinyalinin gücünü ekranda gösterir. Kullanıcı hedef kabloya yaklaştıkça veya uzaklaştıkça değişen sinyal seviyesini takip ederek kablo güzergahını daha hassas biçimde belirleyebilir.

Görsel gösterge sesli uyarılarla birlikte kullanılarak özellikle duvar, zemin ve yeraltı uygulamalarında kablonun konumunu belirleme işlemini kolaylaştırır.

Arka Aydınlatmalı LCD Ekran

Hem verici hem de alıcı üzerinde 52 × 35 mm arka aydınlatmalı TN LCD ekran bulunur.

Ekran üzerinden çalışma modu, sinyal bilgileri, gerilim değerleri, hassasiyet seviyesi ve cihaz durumuyla ilgili çeşitli bilgiler takip edilebilir.

Arka aydınlatma özelliği, elektrik panosu içleri, bodrum katları, tesisat boşlukları ve düşük ışıklı saha ortamlarında ekranın daha rahat okunmasına yardımcı olur.

Verici Düşük Pil Uyarısının Alıcıdan Görüntülenmesi

NF-829 alıcısı, vericinin düşük batarya durumunu algılayabilir. Bu sayede teknisyen kablo güzergahını takip ederken vericinin batarya seviyesindeki düşüş hakkında bilgi sahibi olabilir.

Özellikle verici ile alıcının birbirinden uzakta kullanıldığı saha çalışmalarında bu özellik kesintisiz çalışma açısından önemli avantaj sağlar.

Manyetik Arka Yüzey ile Eller Serbest Kullanım

Noyafa NF-829'un öne çıkan tasarım özelliklerinden biri dahili manyetik arka yüzeyidir.

Manyetik yapı sayesinde cihaz uygun metal yüzeylere sabitlenebilir. Elektrik panoları, dağıtım kutuları, metal kabinler ve çelik yüzeylerde cihazın elde tutulmasına gerek kalmadan çalışma yapılabilir.

Bu özellik özellikle test probları, bağlantı kabloları veya diğer ekipmanların aynı anda kullanılması gereken arıza tespit işlemlerinde teknisyenin iki elini de kullanabilmesine imkan tanır.

3000 mAh Şarj Edilebilir Lityum Batarya

NF-829, 3.7V 3000 mAh şarj edilebilir lityum batarya ile çalışır.

Dahili batarya yapısı sık pil değiştirme ihtiyacını azaltırken, uzun süreli saha ve şantiye çalışmalarında taşınabilir kullanım avantajı sağlar.

Type-C Şarj Desteği

USB Type-C şarj bağlantısı sayesinde cihaz uygun adaptör, powerbank veya diğer uyumlu USB güç kaynakları üzerinden kolaylıkla şarj edilebilir.

Type-C bağlantı yapısı özellikle mobil saha ekipleri açısından cihazın şarj işlemini daha pratik hale getirir.

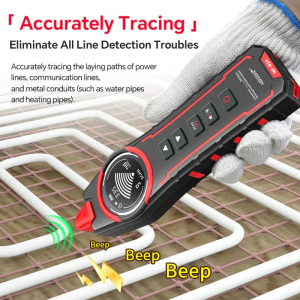

Metal Boru ve Boru Hattı Tespiti

Noyafa NF-829 yalnızca elektrik kablolarını değil, uygun koşullarda metal boru ve iletken boru güzergahlarının belirlenmesinde de kullanılabilir.

Bu özellik bina yenileme, tesisat bakım ve altyapı çalışmalarında yüzeyin kırılması veya kazılması öncesinde mevcut metal hatların konumunun belirlenmesine yardımcı olur.

Not: NF-829 genel amaçlı bir plastik boru dedektörü değildir. Boru tespiti, sinyalin iletilebildiği uygun metal veya iletken boru sistemlerinde gerçekleştirilir.

Duvar İçi Gizli Kablo Tespiti

Ev, ofis, fabrika ve ticari yapılardaki elektrik kabloları çoğunlukla sıva veya duvar kaplamalarının altında bulunur. NF-829, vericiden gönderilen sinyal yardımıyla gizli kablo güzergahının yüzey üzerinden takip edilmesini sağlar.

Özellikle duvar delme, mobilya montajı, klima kurulumu, elektrik tesisatı yenileme ve dekorasyon işlemleri öncesinde mevcut elektrik hatlarının konumunun belirlenmesine yardımcı olabilir.

Yeraltı Elektrik Kablolarının Takibi

Bahçe, fabrika sahası, açık alan, otopark veya bina çevresinde toprağın altında bulunan elektrik kablolarının güzergahları zaman içerisinde bilinmez hale gelebilir.

NF-829, uygun sinyal bağlantısı ve saha koşullarında gömülü elektrik kablolarının yaklaşık güzergahının belirlenmesini sağlayarak gereksiz kazı çalışmalarının azaltılmasına yardımcı olur.

Sokak Aydınlatması ve Belediye Altyapısı

NF-829'un uzun kablo takibi ve yeraltı tespit özellikleri, sokak aydınlatma sistemleri ve çeşitli belediye altyapı uygulamalarında kullanılabilir.

Yeraltından geçen enerji kablolarının güzergahının izlenmesi ve kablo arızasının bulunduğu bölgenin daraltılması, geniş alanların gereksiz şekilde kazılmasının önüne geçilmesine yardımcı olabilir.

Fabrika ve Endüstriyel Tesislerde Kablo Arıza Tespiti

Fabrikalarda çok sayıda enerji ve kontrol kablosunun aynı güzergahlardan geçmesi arıza tespitini zorlaştırabilir.

NF-829'un ayarlanabilir verici sinyal seviyesi ve 9 seviyeli alıcı hassasiyeti, karmaşık elektrik tesisatlarında belirli bir kablonun takip edilmesini kolaylaştırır.

Kablo kopukluğu veya kısa devre gibi arızaların yerinin daha hızlı belirlenmesi, bakım süresinin ve tesis duruşunun azaltılmasına yardımcı olabilir.

Noyafa NF-829 Teknik Özellikleri

Marka: Noyafa

Model: NF-829

Ürün Tipi: Yeraltı ve duvar içi kablo, tel ve metal boru dedektörü

Maksimum Tespit Derinliği: Yaklaşık 2 m

Maksimum Kablo Uzunluğu: 1000 m

Desteklenen Malzemeler: Metal teller, elektrik kabloları ve uygun metal borular

Gerilim Algılama: Var

Devre Gerilimi Testi: AC/DC 12–400V

AC Gerilim Testi: 12–400V, 50–60Hz

DC Gerilim Testi: 12–400V

Gerilim Test Hassasiyeti: Yaklaşık ±%2,5

NCV: Var

NCV Algılama Aralığı: AC 50–400V, 50–60Hz

Kopma Noktası Tespiti: Var

Açık Devre Tespiti: Var

Kısa Devre Tespiti: Var

Kısa Devre Arıza Tespit Değeri: ≤2000Ω seviyesine kadar

Verici Sinyal Frekansı: 125 kHz

Alıcı Sinyal Frekansı: 125 kHz

Verici Sinyal Seviyesi: 3 seviye

Alıcı Hassasiyeti: 9 seviye

Alım Modu: Manuel / Otomatik

Otomatik Frekans Tarama: Var

Alınan Sinyal Gücü Göstergesi: Var

Verici Düşük Batarya Algılama: Var

Sinyal Öz Denetimi: Var

Sonuç Gösterimi: Sesli uyarı ve LCD ekran

Manyetik Arka Yüzey: Var

Şarj: USB Type-C

Batarya: 3.7V şarj edilebilir lityum batarya

Batarya Kapasitesi: 3000 mAh

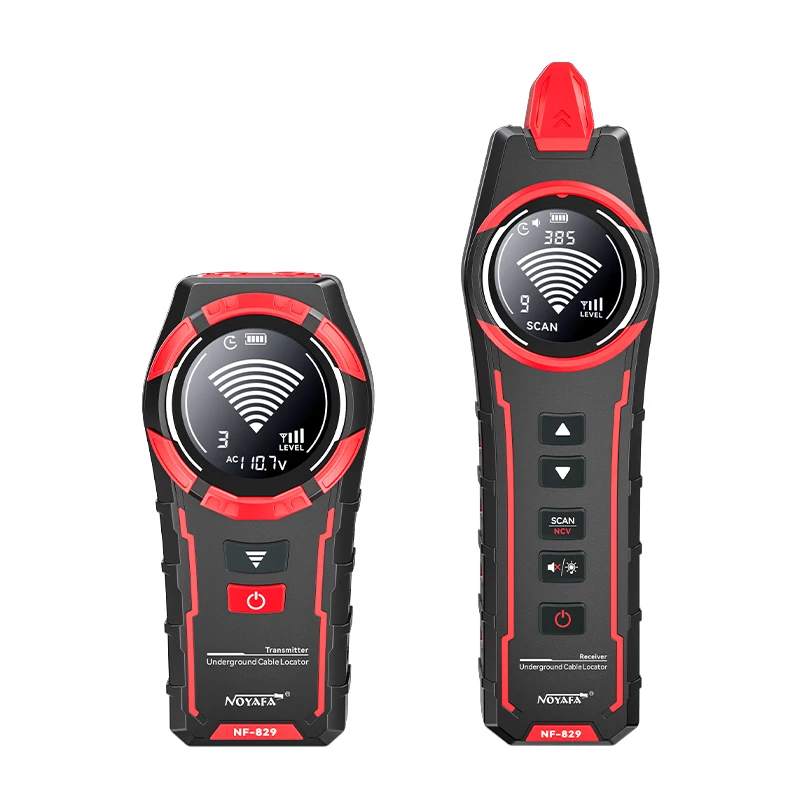

Noyafa NF-829 Verici Teknik Özellikleri

Verici Ekranı: 52 × 35 mm TN LCD

Ekran Aydınlatması: Var

Verici Frekansı: 125 kHz

Sinyal Öz Denetimi: Var

AC Devre Gerilimi Testi: 12–400V, 50–60Hz

DC Devre Gerilimi Testi: 12–400V

Gerilim Hassasiyeti: Yaklaşık ±%2,5

Bağlantı Arayüzü: Multimetre tipi test bağlantısı

Verici Boyutları: Yaklaşık 158 × 80 × 33 mm

Noyafa NF-829 Alıcı Teknik Özellikleri

Alıcı Ekranı: 52 × 35 mm TN LCD

Ekran Aydınlatması: Var

Alıcı Frekansı: 125 kHz

Sinyal Gücü Gösterimi: Var

Verici Düşük Pil Uyarısı: Var

Açık Devre Tespiti: Var

Kısa Devre Tespiti: Var

Otomatik Frekans Taraması: Var

Alım Modu: Manuel / Otomatik

NCV Fonksiyonu: Var

NCV Aralığı: AC 50–400V / 50–60Hz

Alıcı Boyutları: Yaklaşık 228 × 74 × 28 mm

Noyafa NF-829 Nerelerde Kullanılır?

• Yeraltı elektrik kablosu tespitinde
• Duvar içi gizli kablo tespitinde
• Elektrik kablosu güzergahının takip edilmesinde
• Kablo kopma noktalarının bulunmasında
• Açık devre arızalarının tespitinde
• Kısa devre arızalarının konumlandırılmasında
• Metal boru ve tesisat güzergahı tespitinde
• Elektrik tesisatı bakımında
• Bina yenileme ve tadilat çalışmalarında
• Duvar delme öncesi kablo kontrolünde
• Fabrika elektrik tesisatlarında
• Endüstriyel bakım çalışmalarında
• Sokak aydınlatma sistemlerinde
• Belediye altyapı çalışmalarında
• Bahçe ve dış mekan elektrik hatlarında
• Ev elektrik onarımlarında
• Şantiye ve inşaat projelerinde
• Gizli bağlantı kutularının bulunmasında

Noyafa NF-829 Kimler İçin Uygundur?

Noyafa NF-829 Pro; elektrikçiler, elektrik teknisyenleri, bakım ekipleri, tesisatçılar, altyapı ekipleri, bina bakım personelleri, telekomünikasyon teknisyenleri, fabrika bakım ekipleri, belediye teknik ekipleri ve profesyonel saha çalışanları için uygundur.

Kablo izleyici, gerilim test cihazı, NCV dedektörü ve kablo arıza bulucu gibi farklı fonksiyonları tek sistemde bir araya getirmesi, sahada taşınması gereken ekipman sayısının azaltılmasına yardımcı olur.

Neden Noyafa NF-829 Pro?

Noyafa NF-829 Pro Yeraltı Kablo, Tel ve Boru Dedektörü, standart kablo bulucuların ötesinde uzun mesafeli kablo takibi, derinlik algılama, açık ve kısa devre tespiti, NCV gerilim kontrolü ve ayarlanabilir sinyal özelliklerini bir arada sunar.

Yaklaşık 2 metre tespit derinliği ve 1000 metreye kadar kablo takip kapasitesi geniş ölçekli uygulamalara uygun bir çalışma alanı sağlarken, 3 kademeli verici sinyali ve 9 seviyeli alıcı hassasiyeti farklı saha koşullarında daha kontrollü tespit yapılmasına yardımcı olur.

125 kHz sinyal sistemi, manuel ve otomatik algılama modları, arka aydınlatmalı LCD ekranlar, manyetik arka tasarım ve 3000 mAh Type-C şarj edilebilir batarya ise profesyonel saha kullanımını daha pratik hale getirir.

Noyafa NF-829, elektrik tesisatı ve altyapı çalışmalarında gizli kabloların güzergahını belirlemek, arızalı bölgeleri daha hızlı bulmak ve bakım-onarım işlemlerini daha kontrollü gerçekleştirmek isteyen profesyoneller için kapsamlı bir kablo ve tesisat tespit çözümüdür.

Güvenli Kullanım Uyarısı

Enerjili elektrik tesisatlarında yapılacak test ve bakım işlemleri yalnızca gerekli elektrik güvenliği bilgisine sahip kişiler tarafından gerçekleştirilmelidir. NCV fonksiyonu bir güvenlik yardımcısıdır ve hattın kesin olarak enerjisiz olduğunu doğrulamak için tek başına kullanılmamalıdır. Ölçüm yapılacak devrenin gerilim değerinin cihazın belirtilen çalışma sınırları içerisinde olduğundan emin olunmalıdır.
