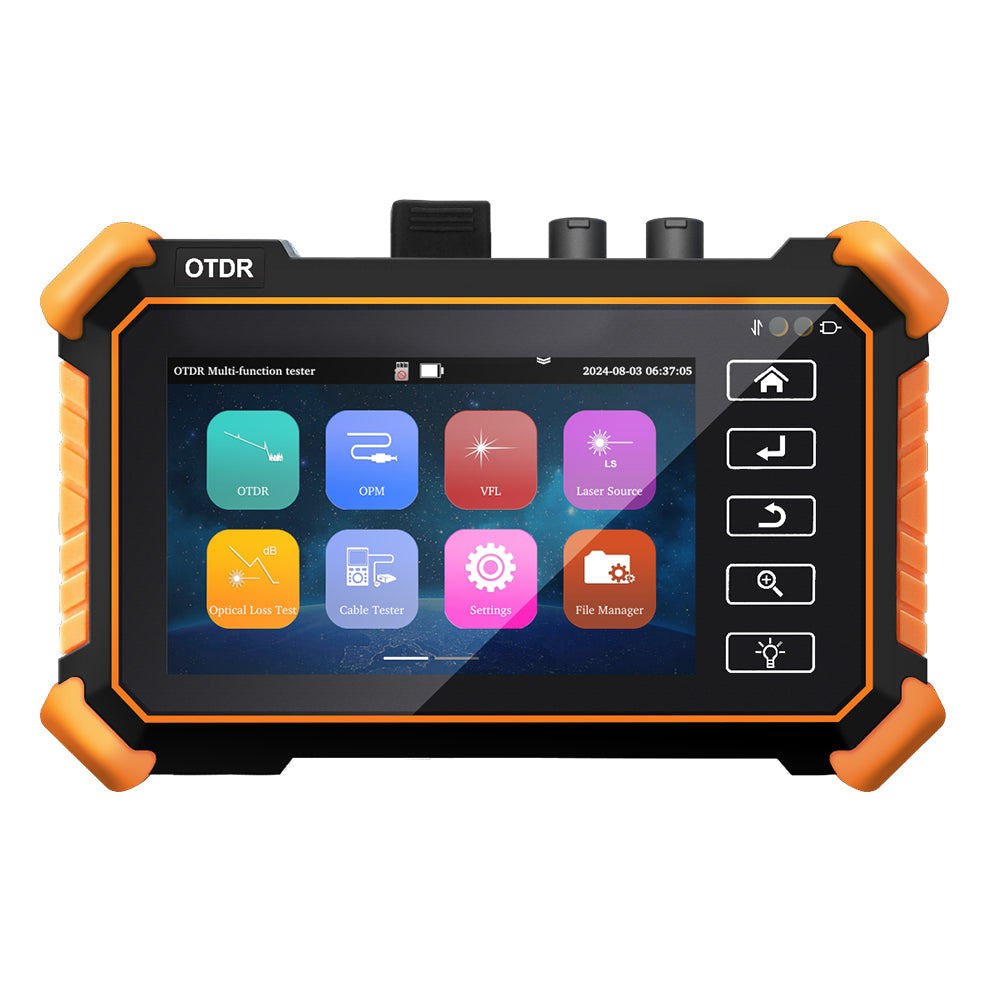

Noyafa NF-983 Çok Fonksiyonlu OTDR Test Cihazı – 1310/1550nm, OPM, VFL, 3km Ağ Kablo Testi ve 4" IPS Dokunmatik Ekran

Noyafa NF-983 Çok Fonksiyonlu OTDR Test Cihazı, fiber optik hatların ve Ethernet ağ kablolarının kurulumu, bakımı, ölçümü ve arıza tespiti için geliştirilmiş profesyonel bir fiber ve network test cihazıdır. OTDR, optik güç ölçer (OPM), görünür arıza bulucu (VFL), UTP kablo testi, ağ kablosu uzunluk ölçümü, IP tarama ve Ping gibi farklı test fonksiyonlarını tek cihazda bir araya getirir.

4 inç 800 × 480 çözünürlüklü IPS dokunmatik ekranı, 1310 nm ve 1550 nm çift OTDR dalga boyu desteği ve otomatik OTDR test fonksiyonu sayesinde fiber optik bağlantılardaki mesafe, kayıp ve arıza noktalarının sahada hızlı şekilde analiz edilmesine yardımcı olur.

Noyafa NF-983 aynı zamanda UTP ve korumalı Ethernet kablolarının bağlantı durumunu kontrol edebilir, yakın, orta ve uzak uç arızalarının belirlenmesine yardımcı olabilir ve uygun ağ kablolarında 3 kilometreye kadar uzunluk ölçümü gerçekleştirebilir.

NF-983; fiber optik teknisyenleri, internet servis sağlayıcıları, telekomünikasyon ekipleri, data center personelleri, network teknisyenleri, sistem entegratörleri, CCTV altyapı ekipleri ve profesyonel saha mühendisleri için çok yönlü bir test çözümüdür.

Noyafa NF-983 Öne Çıkan Özellikleri

• Fiber optik ve Ethernet kablo testlerini tek cihazda birleştiren çok fonksiyonlu yapı
• Profesyonel OTDR test fonksiyonu
• 1310 nm ve 1550 nm çift OTDR dalga boyu
• Otomatik OTDR test modu
• Yaklaşık 5 saniyede otomatik test
• Otomatik darbe genişliği ve ölçüm süresi ayarı
• 4 inç IPS dokunmatik ekran
• 800 × 480 ekran çözünürlüğü
• Optik Güç Ölçer – OPM
• 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm OPM dalga boyları
• -70 dBm ile +6 dBm OPM ölçüm aralığı
• Fiber bağlantı kaybı bağıl ölçümü
• 650 nm görünür arıza bulucu – VFL
• 10 mW VFL lazer gücü
• 8 km'ye kadar VFL test mesafesi
• Tek modlu ve çok modlu fiber kontrolü
• UTP Ethernet kablosu bağlantı testi
• Korumalı Ethernet kablosu testi
• RJ45 yakın, orta ve uzak uç arıza tespiti
• 3 km'ye kadar ağ kablosu uzunluk ölçümü
• IP adresi tarama aracı
• Ping ağ bağlantı testi
• LED el feneri
• 3.7V 4000 mAh dahili lityum iyon batarya
• Yaklaşık 6 saat çalışma süresi
• Type-C 5V / 2A şarj girişi
• Yaklaşık 3 saatte şarj

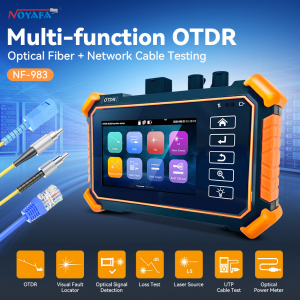

Fiber Optik ve Ağ Kablo Testlerini Tek Cihazda Birleştirir

Noyafa NF-983'ün en önemli avantajlarından biri, fiber optik test fonksiyonlarıyla Ethernet ağ kablosu testlerini aynı cihazda birleştirmesidir.

Standart saha uygulamalarında fiber OTDR, optik güç ölçer, VFL ve Ethernet kablo test cihazı için farklı ekipmanlar taşınması gerekebilir. NF-983 bu fonksiyonların büyük bölümünü tek gövdede bir araya getirerek saha ekiplerinin ekipman yükünü azaltmaya ve test süreçlerini hızlandırmaya yardımcı olur.

Profesyonel OTDR Fiber Optik Testi

OTDR – Optical Time Domain Reflectometer fonksiyonu, fiber optik kablo boyunca gönderilen optik sinyalin geri yansımalarını analiz ederek fiber hattın fiziksel durumunun değerlendirilmesine yardımcı olur.

NF-983 ile fiber hat üzerinde oluşabilecek:

• Fiber kopmaları
• Ek noktaları
• Konnektör bağlantıları
• Bükülmeler
• Yüksek kayıplı bölgeler
• Fiber uzunluğu
• Olay noktaları

gibi durumlar OTDR grafiği ve ölçüm verileri üzerinden analiz edilebilir.

Bu özellik FTTH, FTTB, telekomünikasyon, data center ve uzun mesafeli fiber optik altyapıların kurulumu ve bakımında önemli avantaj sağlar.

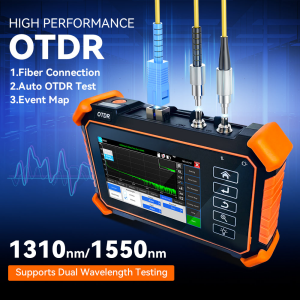

1310 nm ve 1550 nm Çift Dalga Boyu Desteği

Noyafa NF-983, 1310 nm ve 1550 nm olmak üzere iki temel OTDR test dalga boyunu destekler.

Çift dalga boylu test özelliği, fiber optik hattın farklı optik koşullarda analiz edilmesine imkan tanır.

1310 nm Test

1310 nm dalga boyu özellikle standart tek modlu fiber bağlantıların kurulumu, ek noktalarının kontrolü ve fiber kayıplarının analiz edilmesinde yaygın olarak kullanılır.

1550 nm Test

1550 nm dalga boyu ise fiber içerisindeki bükülme kaynaklı kayıplara karşı daha duyarlı olduğundan, kablo güzergahındaki mikro ve makro bükülmelerin analizinde faydalı olabilir.

Her iki dalga boyunun aynı cihazda bulunması profesyonel fiber bakım işlemlerinin daha kapsamlı gerçekleştirilmesine yardımcı olur.

5 Saniyede Otomatik OTDR Testi

NF-983, otomatik OTDR test modu sayesinde kullanıcı tarafından karmaşık parametrelerin manuel olarak ayarlanmasına duyulan ihtiyacı azaltır.

Cihaz, test sırasında uygun darbe genişliği ve ölçüm süresini otomatik olarak belirleyebilir ve uygun koşullarda testi yaklaşık 5 saniye içerisinde tamamlayabilir.

Bu özellik özellikle farklı uzunluklarda çok sayıda fiber hattın arka arkaya test edildiği saha çalışmalarında zamandan tasarruf sağlar.

4 İnç IPS Dokunmatik Ekran

Noyafa NF-983 üzerinde 4 inç IPS dokunmatik ekran bulunur. 800 × 480 piksel çözünürlük sunan ekran, OTDR grafiklerinin ve diğer test sonuçlarının sahada görüntülenmesini kolaylaştırır.

Dokunmatik kontrol yapısı sayesinde farklı test modları arasında geçiş, OTDR ölçümlerinin incelenmesi ve cihaz fonksiyonlarının yönetimi pratik şekilde gerçekleştirilebilir.

Optik Güç Ölçer – OPM

NF-983 içerisinde bulunan Optik Güç Ölçer – Optical Power Meter, fiber optik hat üzerindeki optik güç seviyesini ölçmek için kullanılır.

OPM fonksiyonu aşağıdaki dalga boylarını destekler:

• 850 nm
• 1300 nm
• 1310 nm
• 1490 nm
• 1550 nm
• 1625 nm

Bu geniş dalga boyu desteği sayesinde farklı fiber optik sistemler ve haberleşme altyapılarında optik güç kontrolü gerçekleştirilebilir.

OPM Ölçüm Aralığı

Üreticinin ayrıntılı teknik özelliklerine göre NF-983 optik güç ölçer -70 dBm ile +6 dBm arasında ölçüm yapabilir.

Bu fonksiyon fiber bağlantıların optik güç seviyesini kontrol etmek, bağlantı performansını değerlendirmek ve fiber link kaybının bağıl ölçümünü gerçekleştirmek için kullanılabilir.

Fiber Bağlantı Kayıp Testi

Optik güç ölçüm fonksiyonu, fiber optik bağlantının iki noktası arasındaki kaybın değerlendirilmesine yardımcı olur.

Fiber bağlantıdaki yüksek kayıp değerleri:

• Kirli konnektör
• Hatalı fiber ek noktası
• Aşırı fiber bükülmesi
• Konnektör problemi
• Fiber hasarı

gibi çeşitli sorunların göstergesi olabilir.

NF-983 ile yapılan OPM ve OTDR testlerinin birlikte değerlendirilmesi, fiber altyapı sorunlarının daha hızlı analiz edilmesine yardımcı olur.

10 mW Görünür Arıza Bulucu – VFL

Noyafa NF-983 üzerinde bulunan VFL – Visual Fault Locator, fiber optik kablonun içerisine görünür kırmızı lazer ışığı göndererek fiziksel arızaların yerinin belirlenmesine yardımcı olur.

VFL sistemi:

• 650 nm dalga boyu
• 10 mW lazer gücü
• 8 km'ye kadar test mesafesi

özelliklerine sahiptir.

8 km'ye Kadar Fiber Arıza Tespiti

650 nm kırmızı lazer ışığı, fiber üzerindeki kopma veya yüksek bükülme noktalarından dışarı çıkarak kullanıcının fiziksel arıza noktasını görsel olarak belirlemesini kolaylaştırır.

VFL fonksiyonu uygun koşullarda 8 kilometreye kadar fiber hatlarda kullanılabilir.

Özellikle kısa ve orta mesafeli fiber hatların kontrolünde OTDR analizine ek olarak hızlı bir görsel arıza tespit yöntemi sunar.

Tek Modlu ve Çok Modlu Fiber Desteği

NF-983 VFL fonksiyonu hem single-mode tek modlu hem de multi-mode çok modlu fiberlerin çeşitli bükülme ve kopma kontrollerinde kullanılabilir.

Bu özellik telekomünikasyon altyapısından lokal veri ağlarına kadar farklı fiber optik sistemlerde cihazın kullanım alanını genişletir.

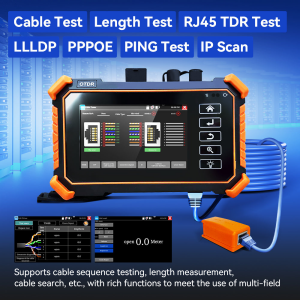

UTP Ağ Kablosu Testi

Noyafa NF-983 yalnızca fiber optik sistemleri değil, UTP Ethernet ağ kablolarını da test edebilir.

Kablo bağlantı durumu cihaz ekranında görüntülenerek RJ45 bağlantısındaki çeşitli problemler belirlenebilir.

Bu özellik özellikle fiber altyapının Ethernet bağlantısına dönüştürüldüğü sistemlerde hem fiber hem bakır kablolamanın aynı test cihazıyla kontrol edilmesine imkan tanır.

RJ45 Yakın, Orta ve Uzak Uç Arıza Tespiti

NF-983, RJ45 ağ kablolarında meydana gelen arızanın kablonun hangi bölgesinde bulunduğunun belirlenmesine yardımcı olabilir.

Cihaz:

• Yakın uç
• Orta bölüm
• Uzak uç

gibi farklı kablo bölgelerindeki bağlantı problemlerini analiz edebilir.

Böylece uzun bir ağ kablosunun tamamen değiştirilmesinden önce arıza bölgesinin daha hızlı belirlenmesi mümkün hale gelir.

Korumalı Ağ Kablolarını Test Etme

NF-983, standart UTP kabloların yanında korumalı Ethernet kablolarının kontrolünde de kullanılabilir.

Bu özellik özellikle elektromanyetik parazitin yoğun olduğu fabrika, data center ve endüstriyel tesislerde kullanılan FTP/STP tipi kablolama sistemlerinde fayda sağlar.

3 km'ye Kadar Ağ Kablosu Uzunluk Ölçümü

Noyafa NF-983'ün dikkat çeken özelliklerinden biri, ağ kablolarında 3 kilometreye kadar uzunluk ölçümü yapabilmesidir.

Kablo uzunluk ölçümü özellikle:

• Mevcut kablo güzergahının bilinmediği tesislerde
• Uzun saha kablolamalarında
• Depo ve fabrika network sistemlerinde
• Telekomünikasyon uygulamalarında
• Arıza noktası araştırmalarında

önemli kullanım avantajı sağlar.

IP Tarama Fonksiyonu

NF-983 içerisinde bulunan IP Scan fonksiyonu, bağlı ağ üzerindeki IP adreslerinin taranmasına yardımcı olur.

Ağdaki cihazların tespit edilmesi, IP yapılandırmasının kontrol edilmesi ve bağlantı sorunlarının analiz edilmesi için kullanılabilir.

Ping Ağ Bağlantı Testi

Ping testi, bir ağ cihazına erişilip erişilemediğinin ve cihazlar arasındaki IP bağlantısının çalışıp çalışmadığının kontrol edilmesini sağlar.

Fiber link testinden sonra Ethernet tarafındaki bağlantının doğrulanması gerektiğinde, Ping fonksiyonu kullanılarak ağ haberleşmesi kontrol edilebilir.

Böylece NF-983 fiziksel fiber testi ile IP ağ teşhisini aynı cihaz üzerinde birleştirir.

LED El Feneri

Noyafa NF-983 üzerinde bulunan dahili LED el feneri, düşük ışıklı saha ortamlarında çalışma kolaylığı sağlar.

Fiber dağıtım kutuları, kabinetler, data center rack sistemleri, bina tesisat boşlukları ve gece gerçekleştirilen dış saha çalışmalarında ek aydınlatma kaynağı olarak kullanılabilir.

4000 mAh Şarj Edilebilir Batarya

NF-983, 3.7V 4000 mAh dahili lityum iyon batarya ile çalışır.

Üretici verilerine göre batarya normal kullanım koşullarında yaklaşık 6 saat çalışma süresi sağlayabilir.

Uzun batarya süresi, cihazın enerji kaynağından uzakta gerçekleştirilen fiber ve network saha çalışmalarında taşınabilir olarak kullanılmasını kolaylaştırır.

Type-C Şarj Desteği

Noyafa NF-983, USB Type-C 5V / 2A harici güç girişine sahiptir.

Batarya yaklaşık 3 saatlik şarjın ardından normal kullanım koşullarında yaklaşık 6 saat çalışma süresi sağlayabilir.

Type-C bağlantısı uygun adaptör, powerbank veya diğer taşınabilir güç kaynakları üzerinden şarj imkanını kolaylaştırır.

FTTH Fiber Optik Kurulumlarında Kullanım

NF-983, Fiber to the Home – FTTH kurulumlarında fiber hattın ölçülmesi ve arızaların tespit edilmesi için kullanılabilir.

OTDR ile fiber güzergahındaki olay noktaları kontrol edilirken, OPM ile optik güç seviyesi ölçülebilir ve VFL ile fiziksel kopma veya bükülme noktaları görsel olarak tespit edilebilir.

Data Center ve Network Altyapılarında Kullanım

Modern data center altyapılarında fiber optik ve bakır Ethernet kabloları birlikte kullanılır. NF-983'ün hem fiber hem de ağ kablosu test özellikleri, bu tip hibrit altyapılarda önemli avantaj sağlar.

Cihaz ile fiber bağlantılar, UTP kablolar, RJ45 bağlantıları ve IP ağ bağlantısı aynı saha cihazı üzerinden kontrol edilebilir.

Telekomünikasyon ve İnternet Servis Sağlayıcıları İçin

Noyafa NF-983, telekomünikasyon ve internet servis sağlayıcılarının fiber altyapı kurulum, bakım ve arıza tespit çalışmalarında kullanılabilir.

Fiber hattaki kopukluk ve kayıp noktalarının OTDR ile belirlenmesi, VFL ile fiziksel arızaların bulunması ve OPM ile optik güç seviyelerinin kontrol edilmesi saha ekiplerinin arızayı daha hızlı teşhis etmesine yardımcı olur.

Noyafa NF-983 Teknik Özellikleri

Marka: Noyafa

Model: NF-983

Ürün Tipi: Çok fonksiyonlu OTDR, fiber optik ve ağ kablosu test cihazı

Ekran: 4 inç IPS dokunmatik ekran

Ekran Çözünürlüğü: 800 × 480 piksel

OTDR: Var

OTDR Dalga Boyları: 1310 nm / 1550 nm

Otomatik OTDR Testi: Var

Otomatik Test Süresi: Yaklaşık 5 saniye

Otomatik Darbe Genişliği Ayarı: Var

Otomatik Ölçüm Süresi Ayarı: Var

Optik Güç Ölçer: Var

OPM Dalga Boyları: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm

OPM Ölçüm Aralığı: -70 dBm ~ +6 dBm

Fiber Link Kayıp Bağıl Ölçümü: Var

VFL: Var

VFL Dalga Boyu: 650 nm

VFL Gücü: 10 mW

VFL Test Mesafesi: 8 km'ye kadar

Tek Modlu Fiber Testi: Var

Çok Modlu Fiber Testi: Var

UTP Kablo Testi: Var

Korumalı Kablo Testi: Var

RJ45 Arıza Bölgesi Tespiti: Yakın / orta / uzak uç

Ağ Kablosu Uzunluk Ölçümü: Var

Maksimum Ağ Kablosu Uzunluk Ölçümü: 3 km

IP Scan: Var

Ping Testi: Var

LED El Feneri: Var

Batarya: Dahili 3.7V lityum iyon

Batarya Kapasitesi: 4000 mAh

Normal Çalışma Süresi: Yaklaşık 6 saat

Yaklaşık Şarj Süresi: 3 saat

Şarj / Harici Güç Girişi: USB Type-C 5V / 2A

Noyafa NF-983 Test Fonksiyonları

• OTDR fiber optik hat testi
• Fiber uzunluk ve olay noktası analizi
• Fiber kopma noktası tespiti
• Fiber kayıp analizi
• 1310 nm OTDR testi
• 1550 nm OTDR testi
• Otomatik OTDR testi
• Optik güç ölçümü
• Fiber link bağıl kayıp ölçümü
• VFL görünür arıza tespiti
• UTP Ethernet kablo testi
• Korumalı ağ kablosu testi
• RJ45 kablo arıza bölgesi belirleme
• Ağ kablosu uzunluk ölçümü
• IP adresi taraması
• Ping bağlantı testi

Noyafa NF-983 Nerelerde Kullanılır?

• FTTH fiber internet kurulumlarında
• FTTB fiber altyapılarında
• Fiber optik kablo montajında
• Fiber optik bakım çalışmalarında
• Fiber kablo arıza tespitinde
• Fiber ek noktalarının kontrolünde
• Optik güç ölçümünde
• Fiber bağlantı kayıp testlerinde
• Fiber kablo uzunluk ölçümlerinde
• Data center altyapılarında
• Telekomünikasyon sistemlerinde
• İnternet servis sağlayıcı saha çalışmalarında
• Metro Ethernet altyapılarında
• Kurumsal network sistemlerinde
• UTP ve Ethernet kablo testlerinde
• RJ45 bağlantı arıza tespitinde
• Ağ kablosu uzunluk ölçümünde
• IP ağ bağlantı testlerinde
• CCTV fiber omurga sistemlerinde
• Endüstriyel haberleşme altyapılarında

Noyafa NF-983 Kimler İçin Uygundur?

Noyafa NF-983; fiber optik teknisyenleri, telekomünikasyon mühendisleri, internet servis sağlayıcıları, network teknisyenleri, data center bakım ekipleri, sistem entegratörleri, CCTV ve zayıf akım teknisyenleri, elektronik haberleşme uzmanları ve profesyonel saha ekipleri için uygundur.

Fiber OTDR, optik güç ölçer, VFL ve Ethernet kablo test fonksiyonlarını tek cihazda birleştirmesi, özellikle hem fiber hem de bakır ağ altyapıları üzerinde çalışan profesyoneller için önemli avantaj sağlar.

Neden Noyafa NF-983 Çok Fonksiyonlu OTDR?

Noyafa NF-983 Çok Fonksiyonlu OTDR Test Cihazı, fiber ve Ethernet altyapılarının testinde ihtiyaç duyulan birçok fonksiyonu taşınabilir tek bir cihazda bir araya getirir.

1310 nm ve 1550 nm çift OTDR dalga boyu desteği, otomatik test modu ve yaklaşık 5 saniyelik hızlı test özelliği fiber optik hatların saha ortamında hızlı analiz edilmesini sağlar.

850, 1300, 1310, 1490, 1550 ve 1625 nm dalga boylarını destekleyen optik güç ölçer, fiber link performansının kontrol edilmesini sağlarken; 650 nm / 10 mW VFL fonksiyonu 8 km'ye kadar fiber güzergahlarında çeşitli kopma ve bükülme noktalarının görsel olarak belirlenmesine yardımcı olur.

NF-983'ün avantajları yalnızca fiber optik testlerle sınırlı değildir. UTP ve korumalı ağ kablolarının test edilmesi, RJ45 arıza bölgelerinin belirlenmesi, 3 km'ye kadar kablo uzunluk ölçümü, IP tarama ve Ping testleri cihazı kapsamlı bir fiber ve network saha analiz cihazına dönüştürür.

4 inç IPS dokunmatik ekranı, 4000 mAh bataryası, yaklaşık 6 saat çalışma süresi ve Type-C şarj desteği ile Noyafa NF-983, fiber optik ve Ethernet ağlarının kurulum, bakım ve arıza tespit süreçlerini tek cihazla gerçekleştirmek isteyen profesyoneller için güçlü ve çok yönlü bir test çözümüdür.

Fiber Optik Güvenlik Uyarısı

Fiber optik test cihazları görünür ve görünmez lazer ışını üretebilir. OTDR, optik ışık kaynağı veya VFL aktif durumdayken cihazın optik çıkışına, fiber konnektörüne veya fiber kablonun açık ucuna doğrudan gözle bakılmamalıdır. VFL lazeri insan veya hayvanların gözlerine yöneltilmemelidir. Fiber optik bağlantılar test edilmeden önce uygun lazer ve fiber güvenliği prosedürleri uygulanmalıdır.
