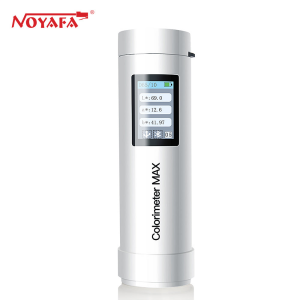

CR01 MAX Profesyonel Renk Ölçüm ve Renk Eşleştirme Cihazı

CR01 MAX Renk Ölçüm Cihazı, yüzey renklerinin hızlı ve hassas şekilde ölçülmesi, karşılaştırılması ve renk farklarının analiz edilmesi için geliştirilmiş taşınabilir profesyonel bir renk okuyucudur. Spektrofotometre ve kolorimetre fonksiyonlarını bir araya getiren cihaz; boya, plastik, tekstil, elektronik, seramik, kaplama ve üretim sektörlerinde renk kalite kontrolü ve renk eşleştirme uygulamalarında kullanılabilir.

D/8 SCI optik ölçüm geometrisi, çift optik yol sensörü ve tam spektrumlu LED ışık kaynağı sayesinde tekrarlanabilir ve kararlı renk ölçümleri gerçekleştiren NF-CM01 MAX, yaklaşık 1 saniyede ölçüm sonucu verebilir. Kompakt ve hafif yapısı sayesinde hem laboratuvar ortamında hem de saha uygulamalarında rahatlıkla kullanılabilir.

CR01  Özellikleri

• Spektrofotometre ve kolorimetre fonksiyonları: Renk ölçümü, renk karşılaştırması ve renk eşleştirme işlemlerini tek cihaz üzerinden gerçekleştirmeye yardımcı olur.
• D/8 SCI optik geometri: Dağınık aydınlatma ve 8° algılama geometrisiyle profesyonel renk ölçümü sağlar.
• Ø8 mm ölçüm açıklığı: Küçük ve orta büyüklükteki yüzeylerin hassas şekilde ölçülmesine olanak tanır.
• 400–700 nm spektral aralık: Görünür ışık spektrumunda kapsamlı renk analizi gerçekleştirir.
• 10 nm dalga boyu aralığı: Renk spektrumunun ayrıntılı biçimde analiz edilmesini sağlar.
• CMOS çift optik yol sensörü: Ölçümlerde stabilite ve tekrarlanabilirliğin artırılmasına yardımcı olur.
• Tam spektrumlu LED ışık kaynağı: Farklı renklerin güvenilir şekilde analiz edilmesini sağlar.

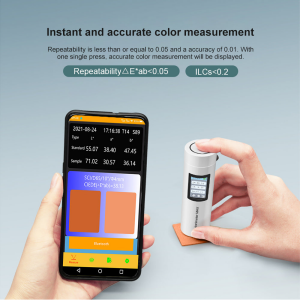

• 1 saniyelik hızlı ölçüm: Tek tuşla kısa sürede renk ölçüm sonucu elde edilmesini sağlar.
• Yüksek tekrarlanabilirlik: NF-CM01 MAX modelinde ΔE*ab ≤ 0,05 seviyesinde tekrarlanabilirlik sunar.
• 0,01 gösterim hassasiyeti: Renk değerlerinin ayrıntılı biçimde görüntülenmesini sağlar.
• 1,14 inç IPS renkli ekran: Ölçüm değerlerinin doğrudan cihaz üzerinden görüntülenmesine imkan verir.
• Bluetooth 5.0 bağlantısı: Mobil uygulama üzerinden veri analizi ve renk yönetimi yapılmasını destekler.
• USB Type-C bağlantısı: Şarj ve veri bağlantısında modern Type-C arabirimi kullanır.
• Dahili lityum batarya: Tek şarjla 12.000'e kadar sürekli ölçüm gerçekleştirebilir.
• Mobil uygulama desteği: Ölçüm sonuçlarının saklanmasını, karşılaştırılmasını ve kapsamlı renk veri tabanı oluşturulmasını sağlar.

D/8 SCI Profesyonel Renk Ölçüm Sistemi

CR01  profesyonel renk ölçüm cihazlarında yaygın olarak kullanılan D/8 optik geometriye sahiptir. Sistem, dağınık aydınlatma ve 8° yönlü algılama yöntemiyle çalışır ve ölçümlerde SCI – Specular Component Included modunu kullanır.

Bu ölçüm yöntemi yüzey parlaklığının renk sonucuna olan etkisini azaltmaya yardımcı olarak farklı yüzeylerde daha tutarlı renk karşılaştırmaları yapılmasını sağlar. Cihazın optik sistemi CIE No.15 ve GB/T 3978 gibi ilgili renk ölçüm standartlarıyla uyumlu olacak şekilde tasarlanmıştır.

400–700 nm Spektral Renk Analizi

CR01 görünür ışık spektrumunu kapsayan 400 nm ile 700 nm arasındaki dalga boylarında ölçüm yapabilir. 10 nm dalga boyu aralığı ve filtre tabanlı spektral ayrım sistemi sayesinde yüzeylerin renk özellikleri ayrıntılı biçimde analiz edilebilir.

Bu yapı yalnızca temel renk değerlerinin görüntülenmesini değil, farklı numuneler arasındaki renk farklarının profesyonel renk standartlarına göre değerlendirilmesini de mümkün hale getirir.

Desteklenen Renk Uzayları

CR01 farklı sektörlerde kullanılan çok sayıda renk uzayını destekler. Bu sayede ölçüm sonuçları uygulamanın gerektirdiği renk sistemine göre değerlendirilebilir.

• CIE LAB
• CIE XYZ
• Yxy
• LCh
• CIE LUV
• s-RGB
• HunterLab
• βxy
• DIN Lab99

Desteklenen Renk Farkı Formülleri

İki farklı renk arasındaki farkın sayısal olarak değerlendirilmesi için CR01 birden fazla profesyonel ΔE renk farkı formülünü destekler.

• ΔE*ab
• ΔE*94
• ΔE*uv
• ΔE*cmc (2:1)
• ΔE*00
• DIN ΔE99
• ΔE Hunter

Bu özellik; üretimde renk toleransı kontrolü, referans numune karşılaştırması ve ürünler arası renk farkının objektif olarak belirlenmesi açısından önemli avantaj sağlar.

Çoklu Aydınlatıcı Seçenekleri

CR01  farklı ışık koşullarında renk değerlendirmesi yapılabilmesi için çok sayıda standart aydınlatıcı seçeneğini destekler.

• D65
• D50
• D55
• D75
• A
• C
• F1 – F12
• CWF
• DLF
• TL84
• TL83 / U30
• U35
• NBF
• ID50
• ID65

Ayrıca 2° ve 10° standart gözlemci açıları kullanılabilir.

Renk Farkı ve Kalite Kontrolü

CR01  referans bir renk ile test edilen numune arasındaki renk farkının hızlı şekilde belirlenmesini sağlar. Ölçüm sonuçları mobil uygulama üzerinden renk farkı grafikleri, renk simülasyonu, renk sapması ve uygun / uygun değil değerlendirmeleriyle analiz edilebilir.

Bu özellik özellikle seri üretimde ürünler arasında renk tutarlılığının kontrol edilmesi gereken uygulamalarda kullanışlıdır.

Spektral Yansıtma ve Renk İndeksleri

Cihaz ve mobil uygulama birlikte kullanıldığında yalnızca temel renk değerleri değil, farklı kolorimetrik indeksler de incelenebilir.

• Spektral yansıtma
• Beyazlık indeksi – WI
• Sarılık indeksi – YI
• Metamerizm indeksi
• Renk dayanımı değerlendirmeleri
• Renk değişimi analizi
• Renk gücü
• Kaplama / örtücülük değerlendirmeleri
• Munsell renk verileri

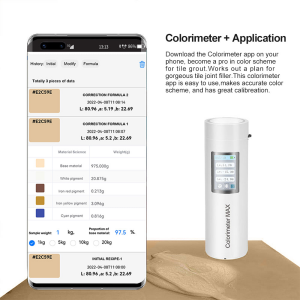

MOBCCS Mobil Uygulama ve PC Yazılımı

CR01 Bluetooth 5.0 bağlantısı sayesinde mobil cihazlarla iletişim kurabilir. MOBCCS mobil uygulaması kullanılarak ölçüm sonuçları saklanabilir, numuneler karşılaştırılabilir ve kapsamlı bir kişisel renk veri tabanı oluşturulabilir.

Cihaz aynı zamanda PC yazılımıyla birlikte kullanılarak profesyonel kalite kontrol ve renk veri yönetimi uygulamalarına entegre edilebilir.

Renk Verilerini Kaydetme

CR01  dahili hafızasında farklı referans ve numune ölçümlerini saklayabilir.

• Standart renk hafızası: 10 adet
• Numune hafızası: 100 adet
• Mobil uygulama: Genişletilmiş toplu veri depolama

Mobil uygulama bağlantısıyla çok daha büyük miktarda ölçüm verisi arşivlenebilir ve geçmiş ölçümler daha sonra tekrar analiz edilebilir.

Otomatik Beyaz Kalibrasyon

CR01 modelinde temaslı otomatik beyaz kalibrasyon sistemi bulunur. Kalibrasyon işlemi ölçüm doğruluğunun ve uzun süreli ölçüm kararlılığının korunmasına yardımcı olur.

CR01 HI ve NF-CM01 TOP modellerinde ise beyaz referans yüzeyini kirlenmeye karşı daha iyi korumaya yardımcı olan temassız otomatik kalibrasyon sistemi kullanılmaktadır.

CR01Teknik Özellikleri

• Marka: NOYAFA
• Model: CR01
• Ürün Tipi: Profesyonel Renk Ölçüm ve Renk Eşleştirme Cihazı
• Optik Geometri: D/8, SCI
• Uyumlu Standartlar: CIE No.15, GB/T 3978
• Ölçüm Açıklığı: Ø8 mm
• Entegrasyon Küresi: 20 mm
• Işık Kaynağı: Tam Spektrumlu Kombine LED
• Sensör: CMOS Çift Optik Yol Sensörü
• Spektral Sistem: Filtre Tabanlı Spektral Ayrım
• Dalga Boyu Aralığı: 400 – 700 nm
• Dalga Boyu Aralığı Adımı: 10 nm
• Speküler Bileşen: SCI
• Ölçüm Süresi: Yaklaşık 1 saniye
• Tekrarlanabilirlik: ΔE*ab ≤ 0,05
• Cihazlar Arası Fark: ΔE*00 < 0,2
• Gösterim Hassasiyeti: 0,01
• Standart Gözlemci: 2° / 10°
• Ekran: 1,14 İnç IPS Tam Renkli Ekran
• Bağlantı: USB Type-C / Bluetooth 5.0
• Batarya: Şarj Edilebilir Lityum Batarya
• Batarya Kapasitesi: Tek Şarjla 12.000'e Kadar Ölçüm
• Ölçüler: Yaklaşık 30 × 100 mm
• Ağırlık: Yaklaşık 88 g
• Işık Kaynağı Ömrü: Yaklaşık 5 yıl / 3 milyondan fazla ölçüm
• Dahili Hafıza: 10 Standart Renk + 100 Numune
• Diller: İngilizce / Basitleştirilmiş Çince
• Çalışma Sıcaklığı: 0°C – 40°C
• Çalışma Nem Aralığı: %0 – %85 RH, Yoğuşmasız
• Maksimum Çalışma Rakımı: 2000 m
• Saklama Sıcaklığı: -20°C – 50°C

CR01  HI ve TOP Arasındaki Farklar

CR01 serisi  HI ve TOP olmak üzere üç farklı versiyondan oluşur. Üç model de D/8 SCI ölçüm geometrisi, Ø8 mm ölçüm açıklığı, 400–700 nm spektral aralık, 1,14 inç IPS ekran, Bluetooth 5.0 ve Type-C bağlantısı sunar.

CR01

• Tekrarlanabilirlik: ΔE*ab ≤ 0,05
• Cihazlar arası fark: ΔE*00 < 0,2
• Temaslı otomatik beyaz kalibrasyon
• Standart renk ölçüm ve karşılaştırma uygulamalarına uygun yapı

CR01 HI

• Tekrarlanabilirlik: ΔE*ab ≤ 0,045
• Temassız otomatik beyaz kalibrasyon
• Çok fonksiyonlu akıllı buton
• Cihaz üzerinden ölçüm parametresi ayarlama ve veri inceleme desteği

CR01 TOP

• Tekrarlanabilirlik: ΔE*ab ≤ 0,04
• Temassız otomatik beyaz kalibrasyon
• Çok fonksiyonlu akıllı buton
• Serinin daha yüksek ölçüm kararlılığı sunan versiyonu

CR01  Kullanım Alanları

• Boya ve kaplama renk kontrolü
• Otomotiv boya karşılaştırmaları
• Plastik ürünlerde renk kalite kontrolü
• Elektronik ürün kasa ve yüzey renk kontrolü
• Tekstil ve kumaş renk karşılaştırmaları
• Konfeksiyon ve boyama işlemleri
• Seramik ve fayans renk kontrolü
• Mobilya ve dekorasyon ürünleri
• Baskı ve ambalaj renk kontrolü
• Endüstriyel üretim kalite kontrolü
• Referans numune ve üretim numunesi karşılaştırması
• Renk eşleştirme uygulamaları

Kompakt ve Taşınabilir Tasarım

Yaklaşık 30 × 100 mm boyutları ve yaklaşık 88 gram ağırlığı sayesinde NF-CM01 MAX cepte veya ekipman çantasında kolaylıkla taşınabilir. Bu kompakt tasarım, cihazı laboratuvar kullanımının yanı sıra üretim hattı, depo, mağaza ve saha ölçümleri için de uygun hale getirir.

Uzun Batarya Kullanım Süresi

Dahili şarj edilebilir lityum bataryası sayesinde CR01  tek şarjla 12.000'e kadar sürekli renk ölçümü gerçekleştirebilir. USB Type-C bağlantısı sayesinde cihaz kolaylıkla şarj edilebilir.

Standart Kutu İçeriği

• CR01  Renk Ölçüm Cihazı
• Siyah ve Beyaz Kalibrasyon Kutusu
• USB Type-C Veri Kablosu
• Kullanım Kılavuzu
• SQCX Kalite Yönetim Yazılımı
• MOBCCS Mobil Uygulama Desteği

Mini yazıcı ve toz numune test kutusu üretici tarafından opsiyonel aksesuar olarak sunulmaktadır.

CR01 Kimler İçin Uygundur?

CR01 ; renk kalite kontrol uzmanları, boya üreticileri, tekstil ve plastik üreticileri, seramik ve kaplama firmaları, Ar-Ge ekipleri, üretim mühendisleri ve profesyonel renk karşılaştırması yapması gereken kullanıcılar için uygun bir renk ölçüm cihazıdır.

D/8 SCI optik sistemi, 400–700 nm spektral ölçüm aralığı, çoklu renk uzayı ve ΔE formülü desteği, Bluetooth bağlantısı ve mobil uygulama entegrasyonuyla CR01 Profesyonel Renk Ölçüm Cihazı, hızlı ve tekrarlanabilir renk kontrolü gerektiren uygulamalar için kapsamlı bir çözüm sunar.
