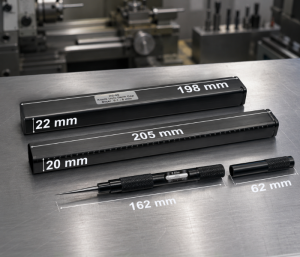

KC-05 Konik Uçlu Delik Çap Ölçer – 0.1-5 mm
KC-05 Konik Uçlu Delik Çap Ölçer, küçük çaplı deliklerin iç ölçüsünü mekanik olarak kontrol etmek için geliştirilmiş hassas bir ölçüm cihazıdır. Konik ölçüm ucu, ana skala ve verniyer skala yapısı sayesinde 0.1-5 mm aralığındaki delik çaplarının 0.01 mm okuma hassasiyetiyle değerlendirilmesine yardımcı olur.

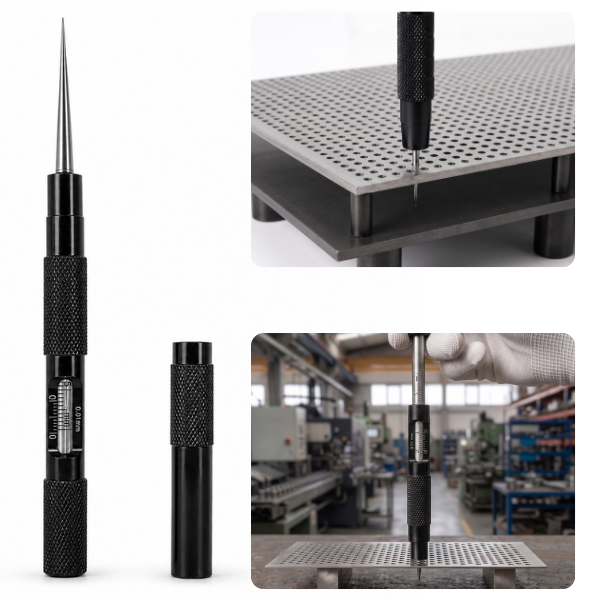

Kumpas gibi standart ölçüm araçlarıyla erişilmesi veya ölçülmesi zor olan ince deliklerde pratik bir çözüm sunan KC-05; hassas imalat, CNC işleme, kalıpçılık, perfore sac üretimi, kalite kontrol, bakım-onarım ve küçük parça ölçüm uygulamalarında kullanılabilir.
Pil, ekran veya elektronik devre gerektirmeyen tamamen mekanik yapısı sayesinde doğrudan kullanıma hazırdır. Kompakt metal gövdesi, lazer markalamalı skalaları ve hassas konik ucu ile atölye ve saha uygulamalarında kolay taşınabilir bir ölçüm çözümü sunar.

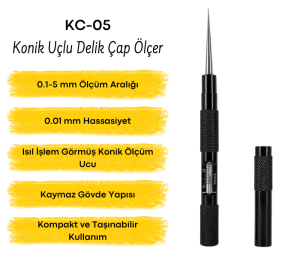

Öne Çıkan Özellikler
- 0.1-5 mm delik çapı ölçüm aralığı
- 0.01 mm okuma hassasiyeti
- Küçük ve dar deliklerin iç çap kontrolüne uygun yapı
- Hassas konik ölçüm ucu
- Ana skala ve verniyer skala sistemi
- Lazer markalamalı, okunaklı skala çizgileri
- Isıl işlem görmüş konik ölçüm ucu
- Kaymaz tutuş sağlayan metal mekanik gövde
- Pil veya harici güç kaynağı gerektirmeyen kullanım
- Kompakt ve kolay taşınabilir tasarım
- Atölye, üretim ve kalite kontrol uygulamalarına uygunluk
- Hassas ucun korunmasına yardımcı olan koruma kapağı

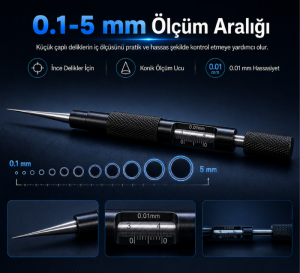

0.1-5 mm Ölçüm Aralığı
KC-05, 0.1 mm ile 5 mm arasındaki küçük çaplı deliklerin iç ölçüsünü kontrol etmek için kullanılabilir. Konik uç yapısı, farklı çaplara sahip deliklere kademeli şekilde oturarak ölçüm noktasının mekanik skala üzerinden belirlenmesini sağlar.
Bu ölçüm aralığı; ince sac delikleri, küçük mekanik parçalar, nozullar, bağlantı elemanları, kalıp parçaları, işlenmiş metal yüzeyler ve benzeri küçük açıklıkların kontrolü için uygundur.
0.01 mm Okuma Hassasiyeti
Cihazın ana skala ve verniyer skala sistemi, ölçüm değerinin 0.01 mm bölüntü değeriyle okunmasına yardımcı olur. Ana skala temel ölçüm değerini, verniyer skala ise ana değere eklenecek hassas kısmı gösterir.
Bu yapı sayesinde küçük çap farkları daha ayrıntılı biçimde değerlendirilebilir. Ölçüm hassasiyetinin korunabilmesi için cihazın deliğe dik tutulması, konik ucun zorlanmaması ve skalaların göz hizasında okunması önemlidir.

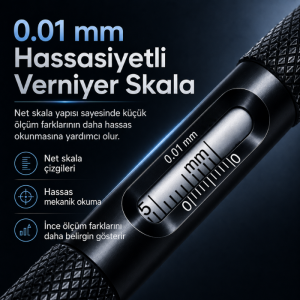

Lazer Markalamalı Ana Skala ve Verniyer Skala
KC-05 üzerinde ana ölçüm değeri ve hassas ek değerin okunmasını sağlayan iki ayrı skala bulunur. Üst bölümdeki ana skala temel milimetre değerini, alt bölümdeki verniyer skala ise 0.01 mm hassasiyetli ek değeri gösterir.
Lazer markalamalı çizgiler, yoğun kullanım sırasında skala değerlerinin daha rahat takip edilmesine yardımcı olur. Okunaklı çizgi yapısı sayesinde ana değer ile hizalanan verniyer çizgisi pratik şekilde belirlenebilir.

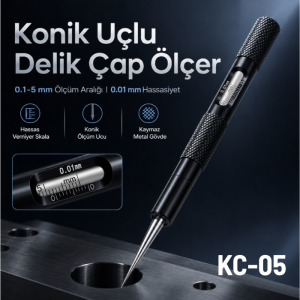

Isıl İşlem Görmüş Konik Ölçüm Ucu
KC-05’in hassas konik ölçüm ucu, küçük deliklerin içine kontrollü biçimde yerleştirilerek ölçüm alınmasını sağlar. Isıl işlem görmüş uç yapısı, ölçüm sırasında kontrollü temas ve uzun süreli kullanım için geliştirilmiştir.
Konik uç hassas bir ölçüm parçası olduğundan darbe, düşme, eğilme, yanal baskı ve sert yüzey temaslarına karşı korunmalıdır. Cihaz deliğe bastırılmamalı veya zorla ilerletilmemelidir.
Metal Mekanik Gövde
KC-05, elektronik bileşen içermeyen metal mekanik gövde yapısına sahiptir. Pil, ekran veya harici güç bağlantısına ihtiyaç duymaz. Bu sayede cihaz doğrudan kullanılabilir ve pil bitmesi gibi durumlar ölçüm sürecini etkilemez.
Gövde üzerindeki kaymaz yüzey, ölçüm sırasında cihazın daha kontrollü tutulmasına yardımcı olur. Kompakt yapısı sayesinde takım çantasında, ölçüm masasında veya teknik servis ekipmanları arasında kolayca taşınabilir.

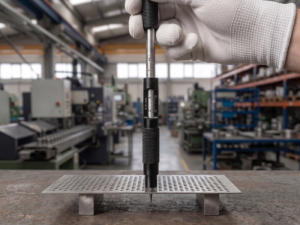

KC-05 Konik Delik Çap Ölçer Nasıl Kullanılır?
KC-05 ile doğru ölçüm yapabilmek için aşağıdaki adımlar uygulanmalıdır:
- Ölçülecek deliğin ve cihazın konik ucunun temiz olduğundan emin olun.
- Konik ölçüm ucunu deliğe tam dik olacak şekilde yerleştirin.
- Ucu, deliğe hafifçe oturana kadar kontrollü biçimde ilerletin.
- Ölçüm ucunu deliğe bastırmayın ve cihazı zorlamayın.
- Sürgülü parçayı iş parçasının yüzeyine temas edene kadar hareket ettirin.
- Cihazı ölçüm konumundan oynatmadan ana skala ve verniyer skalayı okuyun.
- Ölçüm tamamlandıktan sonra konik ucu temizleyin ve koruma kapağını takın.
Ana Skala Nasıl Okunur?
Ölçüm sırasında ilk olarak verniyer skaladaki soldaki 0 çizgisi kontrol edilir. Bu çizginin ana skala üzerinde geçtiği son değer, ölçümün ana kısmını oluşturur.
Verniyer skalasının 0 çizgisi ana skala üzerindeki bir çizgiyle tam olarak hizalanıyorsa ölçüm değeri doğrudan bu değer olarak okunabilir. Tam hizalama yoksa, verniyerin 0 çizgisinin solunda kalan en yakın ana skala değeri esas alınır.

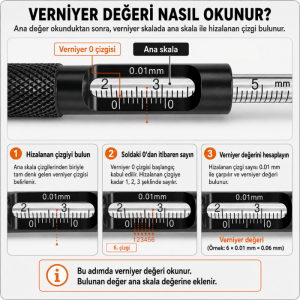

Verniyer Skala Nasıl Okunur?
Ana değer belirlendikten sonra alt bölümdeki verniyer skala incelenir. Verniyer üzerindeki çizgiler arasından, ana skala üzerindeki bir çizgiyle tam olarak hizalanan çizgi bulunur.
Verniyerdeki 0 çizgisinden sonra gelen çizgiler 1, 2, 3 şeklinde sayılır. Hizalanan çizginin sıra numarası 0.01 mm ile çarpılır. Bulunan ek değer ana skala değerine eklenerek nihai ölçüm sonucu hesaplanır.
Skala Okuma Örneği
Verniyer skalasının 0 çizgisinin ana skala üzerindeki 2.1 mm çizgisini geçtiğini, ancak 2.2 mm çizgisine ulaşmadığını varsayalım. Bu durumda ana değer:
2.10 mm
Verniyer skalasında 6. çizgi ana skala çizgilerinden biriyle tam olarak hizalanıyorsa ek değer şu şekilde hesaplanır:
6 × 0.01 mm = 0.06 mm
Toplam ölçüm sonucu:
2.10 mm + 0.06 mm = 2.16 mm
Bu örnekte ölçülen delik çapı 2.16 mm olarak değerlendirilir.
Doğru Ölçüm İçin Dikkat Edilmesi Gerekenler
- Cihaz ölçülecek deliğe dik konumda tutulmalıdır.
- Konik uç deliğe bastırılmamalı veya zorla sokulmamalıdır.
- Ölçüm yüzeyinde çapak, yağ, toz veya kir bulunmamalıdır.
- Sürgülü parça iş parçası yüzeyine tam ve dengeli şekilde dayanmalıdır.
- Skalalar göz hizasında okunmalıdır.
- Parlama ve görüş açısı kaynaklı okuma hatalarına dikkat edilmelidir.
- Aynı delikte doğrulama amacıyla birden fazla ölçüm yapılabilir.
- Hassas konik uç darbe ve yanal zorlamalardan korunmalıdır.
Kullanım Alanları
- Küçük çaplı deliklerin iç ölçü kontrolü
- CNC işleme ve talaşlı imalat
- Kalıp ve aparat üretimi
- Perfore sac üretimi
- Hassas mekanik parça imalatı
- Üretim hattı kalite kontrol işlemleri
- Teknik servis ve bakım-onarım uygulamaları
- Modelleme ve prototip çalışmaları
- Nozul ve küçük açıklık kontrolleri
- Metal, plastik ve benzeri işlenmiş parçaların ölçümü
- Laboratuvar ve eğitim uygulamaları
- Küçük bağlantı ve geçiş deliklerinin kontrolü
Teknik Özellikler
| Ürün Kodu | KC-05 |
|---|---|
| Ürün Tipi | Konik uçlu delik çap ölçer |
| Ölçüm Aralığı | 0.1-5 mm |
| Okuma Hassasiyeti | 0.01 mm |
| Skala Yapısı | Ana skala ve verniyer skala |
| Skala İşaretleme | Lazer markalama |
| Ölçüm Ucu | Isıl işlem görmüş hassas konik uç |
| Kullanım Alanı | Küçük çaplı deliklerin iç çap kontrolü |
| Gövde Yapısı | Metal mekanik gövde |
| Güç Kaynağı | Gerektirmez |
| Kullanım Tipi | Mekanik ve manuel ölçüm |
Bakım ve Saklama Önerileri
- Ölçüm sonrasında konik uç yumuşak ve kuru bir bezle temizlenmelidir.
- Cihaz nemli, kirli veya kimyasal maddelerin bulunduğu ortamlarda açık şekilde bırakılmamalıdır.
- Hassas uca yağlı, aşındırıcı veya sert temizlik malzemeleri uygulanmamalıdır.
- Cihaz yere düşürülmemeli ve üzerine ağır ekipman konulmamalıdır.
- Konik ölçüm ucunun korunması için kullanım sonrasında koruma kapağı takılmalıdır.
- Uzun süre kullanılmayacaksa kuru ve korunaklı bir kutuda saklanmalıdır.
Önemli Kullanım Notu
KC-05 hassas mekanik bir ölçüm cihazıdır. Doğru sonuç elde edebilmek için konik uç deliğe yalnızca hafif temas edecek şekilde yerleştirilmeli ve kesinlikle zorlanmamalıdır. Ölçüm sonucu; kullanıcının skala okuma tekniği, cihazın konumu, yüzey temizliği ve deliğin geometrik yapısından etkilenebilir.
