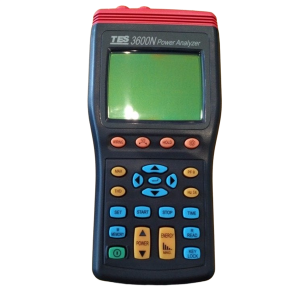

TES-3600N 3 Faz Güç Analizörü

TES 3600 3 Faz Güç Analizörü

Ürüne Genel Bakış

• 10 karakterli kolay okunabilen LCD ekran
• 4 akım algılama kelepçesi için konnektörler
• 1P2W, 1P3W, 3P3W2M, 3P3W3M ve 3P4W güç ölçümü
• Gerçek RMS algılama
• KW, KVAR, KVA, PF, θ, Hz ölçümü
• Enerji ölçümü: KWh, KVARh, KVAh
• Faz sıralı gösterge fonksiyonu
• Aydınlatmalı ekran fonksiyonu
• Manuel veri belleği ve okuma (50 set)
• Veri kaydı (4G SD kart hafıza)
• Programlanabilir tetik noktaları ve başlatma/durdurma süresi
• USB optik arayüz, dalga biçimi ekranı ve harmonik analizi (PC yazılımı ile)
• Kullanımı kolay basma düğmeli kontrol
• Hafif ve taşınabilir tasarım

Elektriksel Özellikler (23℃±5℃)

Gerilim Ölçümü (V)

• Aralık: 999.9V
• Çözüm: 0.1V
• Doğruluk: ±(0.3% rdg ±10 dgts) (>10V)
• Giriş Empedansı: 2MΩ
• Aşırı Yükleme Koruması: 1000Vrms
• Nominal Frekans: 45Hz ~ 66Hz

AC Akım TRMS Ölçümü (A)

• Aralık: 999.9A
• Çözüm: 0.1A
• Doğruluk: ±(0.5% rdg ±15 dgts) (>10A)
• Akım Probu Çıkışı: 0.35mV/A
• Aşırı Yükleme Koruması: 1000Arms
• Nominal Frekans: 45Hz ~ 66Hz

Güç Ölçümleri

• Aktif Güç (P): 999.9KW, çözüm 0.1KW, doğruluk ±1.0% rdg ±20 dgts
• Görünür Güç (S): 999.9KVA, çözüm 0.1KVA, doğruluk ±1.0% rdg ±20 dgts
• Reaktif Güç (Q): 999.9KVAR, çözüm 0.1KVAR, doğruluk ±1.0% rdg ±20 dgts
• Güç Faktörü (COSØ): -1 ~ +1, çözüm 0.001, doğruluk ±10 dgts
• Faz Açısı (Ø): +180° ~ 0° ~ -180°, çözüm 0.1°, doğruluk ±15 dgts

Frekans Ölçümü

• Aralık: 60Hz
• Çözüm: 0.1Hz
• Doğruluk: ±0.1% rdg ±2 dgts
• Kaynak: Gerilim U1 > 10V

Faz Sırası Algılama

• Giriş Gerilimi: 3P > 10V
• Normal Faz Göstergesi: U1, U2, U3
• Ters Faz Göstergesi: U1, U2, U3

Enerji Ölçümü

• Aralık: 9.999K ~ 30.59M
• Çözüm: 0.001K ~ 0.01M
• Aktif Güç Doğruluğu: Wh, VAh, varh: ±1.0% rdg ±20 dgts
• Zamanlayıcı Doğruluğu: ±50ppm (25℃, 77℉)

Harmonik Ölçümü (PC Yazılımı ile)

• Sipariş: 1 ~ 63
• Doğruluk: ±3% THD
• Kaynak: U1, U2, U3 > 10V; I1, I2, I3 > 10A

Dalga Formu (PC Yazılımı ile)

• Faz A, B veya C seçilebilir
• Gerilim ve akım dalga formu çıkışları izlenebilir

Genel Özellikler

• Boyutlar: 235 (U) × 116 (G) × 54 (Y) mm
• Çalışma Sıcaklığı: 0°C ~ 50°C, RH <%80 (yoğuşmasız)
• Depolama Sıcaklığı: -10°C ~ 60°C, RH <%70 (yoğuşmasız)

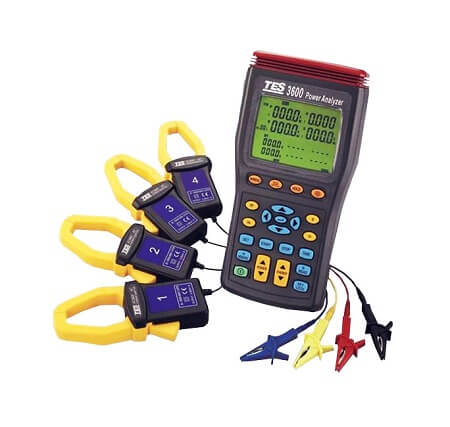

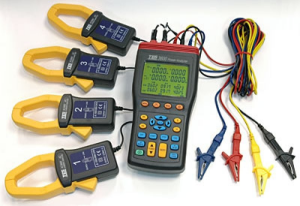

Aksesuarlar

• Kullanım kılavuzu
• Yazılım CD-ROM / Optik USB arayüzü
• Deluxe taşıma çantası
• 8 adet AA (1.5V) pil
• AC adaptör (110V → 12V; 220V → 12V)
• 4 adet akım kelepçe dönüştürücü (1000A AC, 42mm çene açıklığı, 3 m kablo)
• 4 adet timsah test ucu (mavi, sarı, kırmızı, siyah, 3 m kablo)
