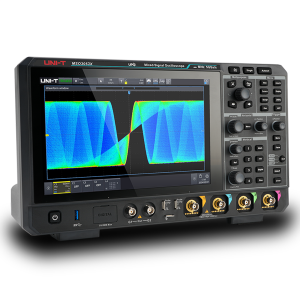

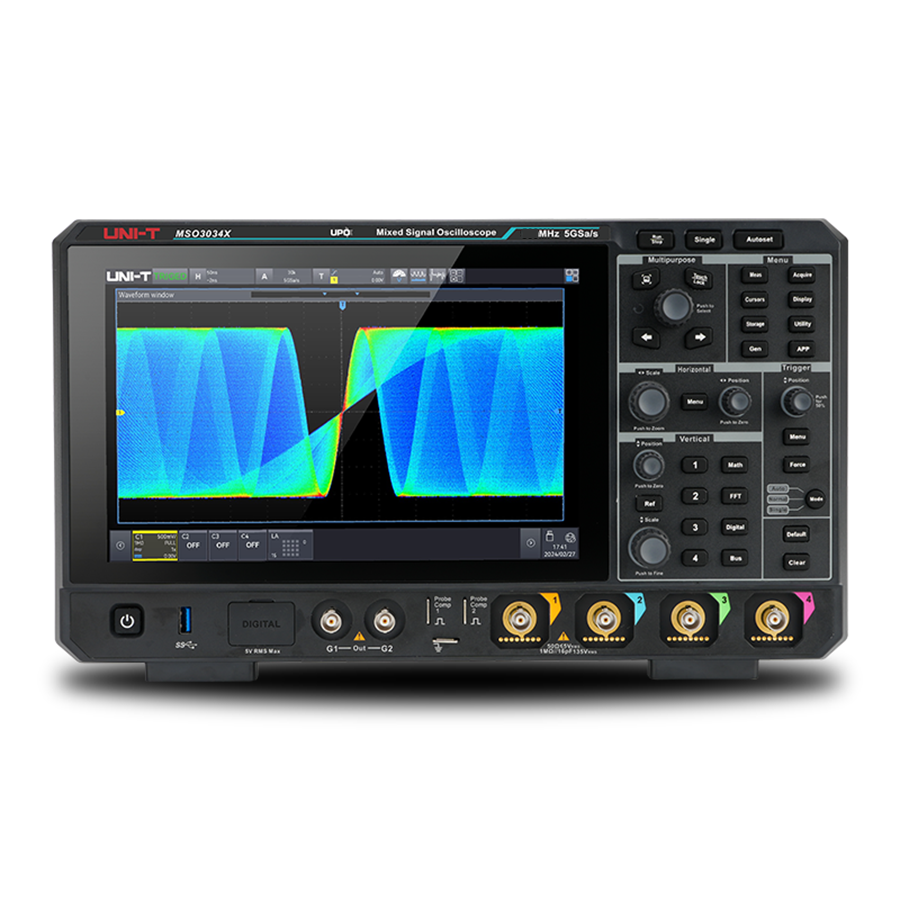

Ürün Tanıtımı – UNI‑T MSO3034X Dijital Osiloskop
UNI‑T MSO3034X, dört analog ve on altı dijital kanal desteği ile kapsamlı test ihtiyaçlarını karşılayan, yüksek performanslı bir karma sinyal osiloskopudur. 10,1 inç dokunmatik ekranı, 350 MHz bant genişliği, 5 GSa/s örnekleme hızı ve gelişmiş analiz yetenekleri ile mühendislik ve Ar-Ge uygulamaları için güçlü bir çözümdür. Osiloskop, protokol analizinden güç ölçümüne kadar pek çok fonksiyonu tek cihazda birleştirerek, tam teşekküllü bir 9‑in‑1 test aracı olarak sunulmuştur.
Teknik Özellikler
- Bant Genişliği: 350 MHz
- Analog Kanal Sayısı: 4 kanal
- Dijital Kanal Sayısı: 16 kanal (UT-M15 lojik prob ile)
- Örnekleme Hızı (Analog): 5 GSa/s
- Örnekleme Hızı (Dijital): 1,25 GSa/s
- Bellek Derinliği: 500 Mpts kanal başına
- Dalga Yakalama Hızı: 800.000 wfms/s (normal), 2.000.000 wfms/s (sequence modu)
- Ekran: 10,1" 1280×800 kapasitif dokunmatik ekran
- Dikey Çözünürlük: 8-bit + 12-bit (ERES modu)
- Zaman Tabanı: 1 ns/div – 1 ks/div
- Yükselme Süresi (Rise Time): ≤ 1 ns
- Giriş Empedansı: 1 MΩ ∥ 16 pF
- Dikey Hassasiyet: 500 µV/div – 10 V/div
- Tetikleme Türleri: Kenar, pulse width, runt, over-amplitude, Nth-edge, pattern, zone trigger, delay, timeout, setup & hold vb.
- Protokol Desteği: RS-232/485/UART, I2C, SPI (standart); CAN, LIN, FlexRay, AUDIO, MIL-STD-1553B, ARINC 429 (opsiyonel)
- Dahili Ölçümler: 4 haneli DVM, 7 haneli frekans sayacı
- FFT/Spektrum Analizi: 4 Mpts FFT, histogram, eğilim grafikleri
- Dahili Fonksiyon Üreteci (AWG): Opsiyonel, 50 MHz çift kanal
- Cihaz Tipi: 9-in-1 (osiloskop, lojik analiz, fonksiyon üreteci, spektrum analizörü, DVM, frekans sayacı, protokol analizörü, bode plot, güç analizörü)

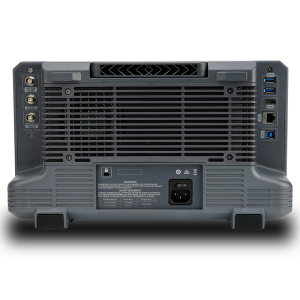

- Bağlantılar: USB Host/Device, LAN, EXT Trig, AUX Out, Gen Out, HDMI, SCPI uyumlu, Web sunucu desteği
- Boyutlar: 378 × 218 × 120 mm
- Ağırlık: Yaklaşık 3,9 kg
Öne Çıkan Özellikleri:
- Geniş kanal desteği ile analog ve dijital sinyallerin eş zamanlı analizi
- Yüksek örnekleme ve bellek kapasitesiyle detaylı ölçüm sonuçları
- Dokunmatik ekran ile hızlı ve sezgisel kullanım
- Gelişmiş tetikleme ve protokol analiz özellikleri
- Uzak bağlantı, otomasyon ve yazılım entegrasyon kolaylığı
- Dahili fonksiyon üretici ve spektrum analizörü sayesinde ek cihaz ihtiyacı yok
