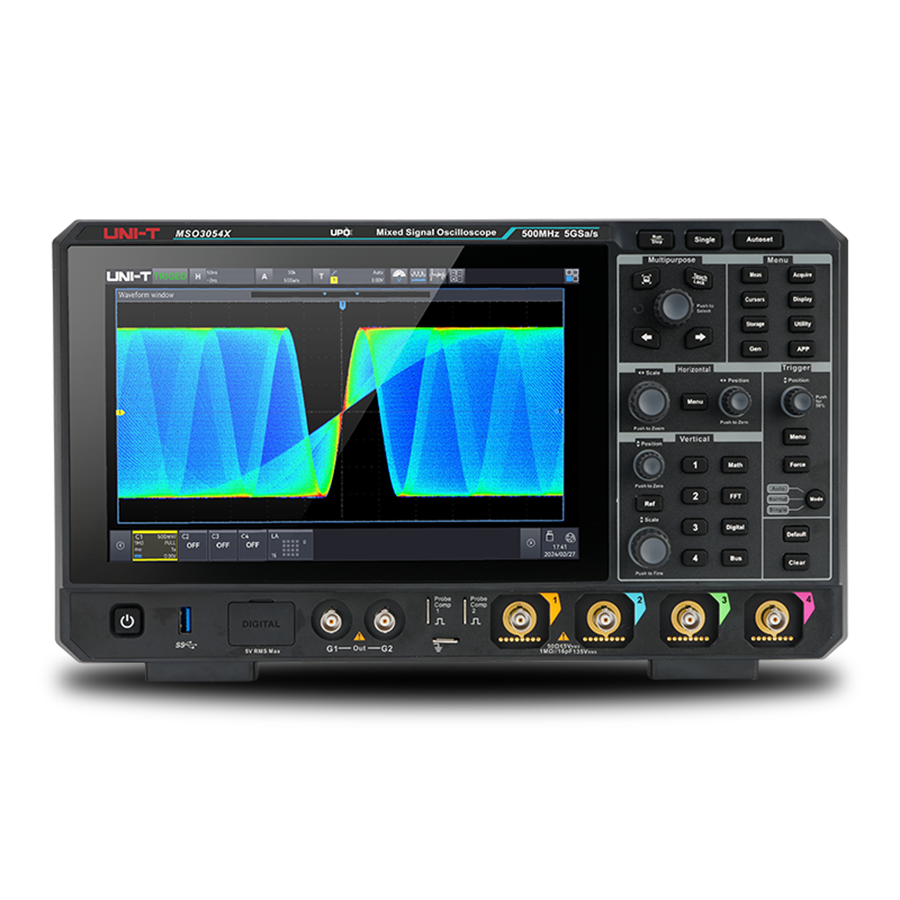

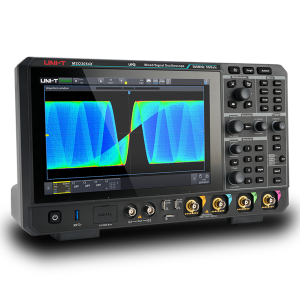

UNI‑T MSO3054X Dijital Osiloskop
UNI-T MSO3054X, 500 MHz bant genişliğine sahip, 4 analog + 16 dijital kanallı yüksek performanslı karma sinyal osiloskopudur. 10,1 inç dokunmatik ekranı, 5 GSa/s örnekleme hızı ve 500 Mpts bellek derinliğiyle, karmaşık devrelerin detaylı analizi için üstün bir test çözümüdür. Yazılım destekli protokol analizleri, güçlü tetikleme fonksiyonları ve 9 cihazı tek yapıda birleştiren özellikleriyle profesyonel kullanıcıların tüm ihtiyaçlarını karşılayacak şekilde tasarlanmıştır.
Teknik Özellikler
- Bant Genişliği: 500 MHz
- Analog Kanal Sayısı: 4 kanal
- Dijital Kanal Sayısı: 16 kanal (UT-M15 prob ile)
- Örnekleme Hızı (Analog): 5 GSa/s
- Örnekleme Hızı (Dijital): 1,25 GSa/s
- Bellek Derinliği: 500 Mpts kanal başına
- Dalga Yakalama Hızı: 800.000 wfms/s (normal), 2.000.000 wfms/s (sequence modu)
- Ekran: 10,1" kapasitif dokunmatik ekran, 1280 × 800 çözünürlük
- Dikey Çözünürlük: 8-bit + 12-bit ERES modu
- Zaman Tabanı Aralığı: 1 ns/div – 1 ks/div
- Yükselme Süresi (Rise Time): ≤ 700 ps
- Giriş Empedansı: 1 MΩ ∥ 16 pF
- Dikey Hassasiyet: 500 µV/div – 10 V/div
- Tetikleme Türleri: Kenar, pulse width, runt, over-amplitude, pattern, timeout, zone trigger, delay, setup & hold vb.
- Protokol Analizi (Standart): UART/RS232, I2C, SPI
- Protokol Analizi (Opsiyonel): CAN, CAN FD, LIN, FlexRay, AUDIO, MIL-STD-1553B, ARINC 429, Manchester
- Dahili Ölçümler: 4 haneli DVM (DC, AC RMS), 7 haneli frekans sayacı
- Spektrum Analizi (FFT): 4 Mpts EFFT, histogram, trend analizi
- Fonksiyon Üreteci (AWG): Opsiyonel, 50 MHz çift kanal arbitrary wave generator
- Cihaz Tipi: 9-in-1 (osiloskop, lojik analizör, spektrum analizör, fonksiyon üreteci, DVM, frekans sayacı, protokol analizörü, güç analizörü, bode plot)

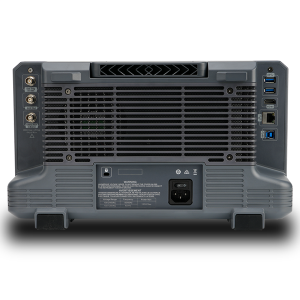

- Bağlantılar: USB 3.0, USB Device, LAN, EXT Trig, HDMI, AUX Out, SCPI desteği, Web Server bağlantısı
- Boyutlar: 378 × 218 × 120 mm
- Ağırlık: Yaklaşık 3,9 kg
Öne Çıkan Özellikleri:
- 500 MHz bant genişliği ile hızlı sinyallerin hassas analizi
- Aynı anda 4 analog ve 16 dijital kanal ölçümü
- Uzun bellek derinliği sayesinde detaylı veri kaydı ve analiz
- Hızlı ekran yenileme ve yüksek örnekleme hızıyla kararlı ölçüm
- Gelişmiş protokol analizi ile gömülü sistem testlerinde ideal çözüm
- Kullanımı kolay dokunmatik ekran arayüzü
- Opsiyonel dahili fonksiyon üreteci ile tek cihazda kapsamlı çözüm
