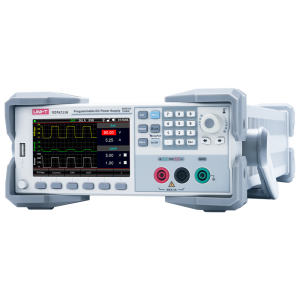

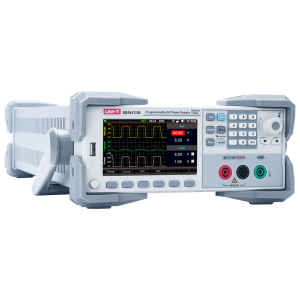

UNI-T UDP6723H 850W 300V 10A Programlanabilir DC Güç Kaynağı
UNI-T UDP6723H, elektronik geliştirme, güç elektroniği, Ar-Ge, üretim testi, kalite kontrol ve laboratuvar uygulamaları için geliştirilmiş programlanabilir anahtarlamalı DC güç kaynağıdır. Tek kanallı çıkış yapısına sahip cihaz, maksimum 850 W çıkış gücü ile 0-300 V DC gerilim ve 0-10 A DC akım aralığında çalışabilir.
Geniş gerilim ve akım çalışma aralığı sayesinde farklı güç gereksinimlerine sahip elektronik devrelerin ve cihazların kontrollü olarak beslenmesine imkan tanır. Programlanabilir List ve Delayer fonksiyonları, çıkış eğrisi görüntüleme özelliği ve gelişmiş haberleşme arayüzleri sayesinde hem manuel laboratuvar kullanımında hem de otomatik test sistemlerinde kullanılabilir.
UNI-T UDP6723H Teknik Özellikleri
- Güç kaynağı tipi: Programlanabilir anahtarlamalı DC güç kaynağı
- Kanal sayısı: 1 kanal
- Maksimum çıkış gücü: 850 W
- Çıkış gerilimi: 0-300 V DC
- Çıkış akımı: 0-10 A DC
- Gerilim çözünürlüğü: 100 mV
- Akım çözünürlüğü: 10 mA
- Gerilim ayar doğruluğu: <%0,03 + 200 mV
- Akım ayar doğruluğu: <%0,1 + 20 mA
- Ekran: 4,3 inç tam renkli LCD
- List fonksiyonu: 200 adıma kadar programlanabilir çıkış
- Delayer fonksiyonu: 200 adıma kadar otomatik açma/kapatma sıralaması
- Çıkış eğrisi: Gerilim, akım ve güç eğrisi görüntüleme
- Haberleşme protokolleri: SCPI ve MODBUS
- Bağlantılar: RS232, RS485, USB Host, USB Device ve LAN
850W Geniş Aralıklı DC Çıkış
UNI-T UDP6723H, maksimum 850 W çıkış gücü sağlayan geniş aralıklı bir DC güç kaynağıdır. Çıkış gerilimi 0 ile 300 V DC, çıkış akımı ise 0 ile 10 A DC arasında ayarlanabilir.
Geniş çıkış aralığı sayesinde düşük gerilimli elektronik devrelerden daha yüksek DC gerilim gerektiren güç elektroniği ve endüstriyel elektronik uygulamalarına kadar farklı test gereksinimlerine uyum sağlayabilir.
Not: 300 V ve 10 A değerleri cihazın maksimum gerilim ve maksimum akım sınırlarını ifade eder. UDP6723H'nin toplam çıkış gücü 850 W ile sınırlı olduğundan, maksimum gerilim ve maksimum akım değerleri her çalışma noktasında aynı anda kullanılamaz.
0-300V Yüksek Gerilim Çıkışı
UDP6723H'nin 0-300 V DC çıkış gerilimi, standart masa tipi güç kaynaklarının gerilim kapasitesinin üzerinde çalışılması gereken uygulamalarda önemli avantaj sağlar. Güç elektroniği devreleri, yüksek gerilimli DC kartlar, endüstriyel kontrol sistemleri ve çeşitli elektronik ürünlerin geliştirme ve doğrulama testlerinde kullanılabilir.
Gerilim ayar çözünürlüğünün 100 mV olması, çıkış seviyesinin uygulamaya uygun şekilde kontrollü olarak belirlenmesini sağlar.
0-10A Ayarlanabilir Akım
Cihaz, 0 ile 10 A DC arasında ayarlanabilir akım çıkışı sunar. 10 mA akım çözünürlüğü sayesinde farklı yük koşullarına uygun akım limitleri belirlenebilir.
Ayarlanabilir gerilim ve akım yapısı, test edilen devrenin farklı çalışma koşullarında davranışının incelenmesini ve güç gereksinimlerinin kontrollü şekilde karşılanmasını sağlar.
List Fonksiyonu
List modu, farklı gerilim ve akım değerlerinden oluşan programlanabilir çıkış sıralarının hazırlanmasına imkan tanır. UDP6723H, List fonksiyonunda 200 adıma kadar sıralı çıkış oluşturabilir.
Bu özellik sayesinde bir cihazın farklı besleme koşullarına verdiği tepki otomatik şekilde test edilebilir. Her test adımında manuel olarak yeni değer girilmesine gerek kalmadan önceden hazırlanan test senaryosu uygulanabilir.
Delayer Fonksiyonu
UDP6723H'nin Delayer fonksiyonu, 200 adıma kadar otomatik güç açma ve kapatma işleminin programlanmasını destekler. Böylece tekrarlanan güç döngüsü testleri otomatik olarak gerçekleştirilebilir.
Delayer fonksiyonu; elektronik ürünlerin açılış-kapanış dayanımı, güç çevrimi testleri ve belirli sürelerle enerji uygulanması gereken doğrulama işlemlerinde kullanılabilir.

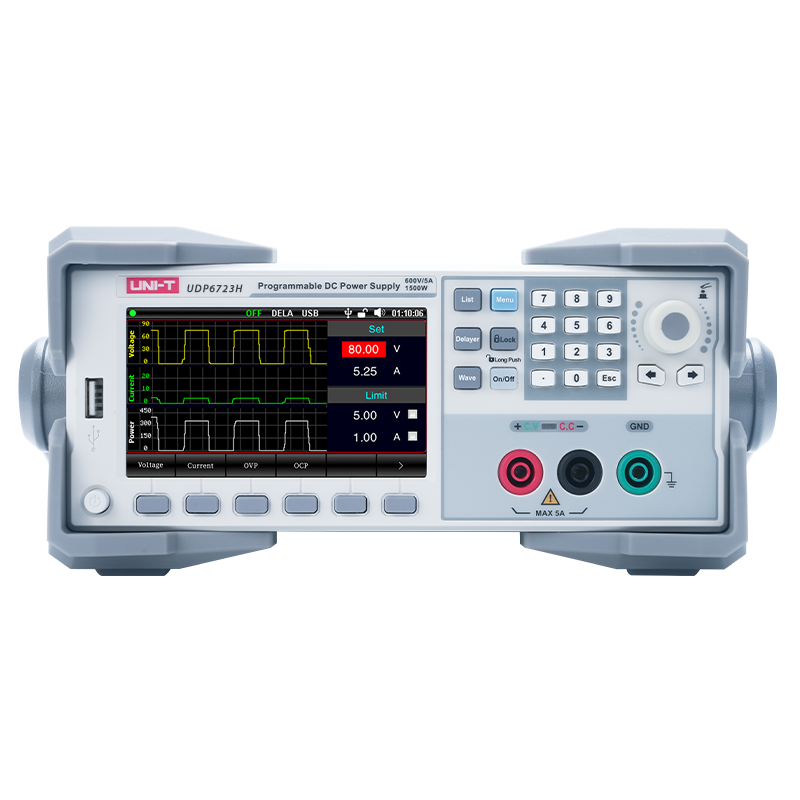

Gerilim, Akım ve Güç Eğrisi Görüntüleme
UNI-T UDP6723H, çıkış değerlerinin yalnızca sayısal olarak takip edilmesinin yanı sıra gerilim, akım ve güç değişimlerinin eğri şeklinde görüntülenmesini de destekler.
Çıkış eğrisi görüntüleme özelliği, test sırasında güç kaynağının çalışma durumunun ve değişen çıkış parametrelerinin daha kolay takip edilmesine yardımcı olur.
4,3 İnç Tam Renkli LCD Ekran
Cihazda 4,3 inç tam renkli LCD ekran bulunur. Renkli ekran yapısı, farklı çalışma bilgilerinin birbirinden kolay şekilde ayrılmasını ve gerilim, akım, güç ile programlanmış test bilgilerinin rahatça takip edilmesini sağlar.
Geniş ekran, özellikle List ve Delayer gibi programlanabilir fonksiyonların ayarlanması ve çıkış eğrilerinin görüntülenmesi sırasında kullanıcıya daha anlaşılır bir çalışma ortamı sunar.
SCPI ve MODBUS Protokol Desteği
UNI-T UDP6723H, profesyonel test ve otomasyon uygulamaları için SCPI ve MODBUS haberleşme protokollerini destekler. Bu yapı, cihazın bilgisayar kontrollü test sistemleri ve endüstriyel otomasyon uygulamalarıyla entegre edilmesini kolaylaştırır.
Programlanabilir komut desteği sayesinde tekrarlanan test prosedürleri otomatikleştirilebilir ve güç kaynağının çalışma parametreleri harici sistemler üzerinden yönetilebilir.

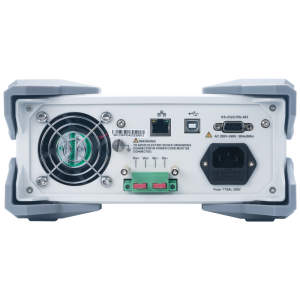

Geniş Haberleşme Seçenekleri
UDP6723H, farklı test ve otomasyon altyapılarına uyum sağlamak için çok sayıda haberleşme arayüzü sunar:
- RS232: Seri haberleşme ve bilgisayar bağlantısı
- RS485: Endüstriyel haberleşme ve otomasyon sistemleri
- USB Host: USB tabanlı veri ve dosya işlemleri
- USB Device: Bilgisayar ile cihaz arasında haberleşme
- LAN: Ethernet ağı üzerinden kontrol ve otomasyon
Bu bağlantı seçenekleri, UDP6723H'nin bağımsız masaüstü kullanımının yanı sıra otomatik test ekipmanları ve bilgisayar kontrollü laboratuvar sistemlerinde de kullanılmasını sağlar.
Gelişmiş Dosya Yönetimi
UNI-T UDP6723H, sık kullanılan test ayarlarının ve programlanmış çalışma senaryolarının cihaz üzerinde saklanmasını destekler.
- Konfigürasyon dosyası: 100 adet
- Delayer dosyası: 40 adet
- List dosyası: 40 adet
Dosya yönetimi özelliği, tekrar kullanılan test senaryolarının yeniden oluşturulmasına gerek kalmadan hızlı şekilde çağrılmasını sağlar. Özellikle üretim hattı ve kalite kontrol çalışmalarında test sürelerinin azaltılmasına yardımcı olur.
Programlanabilir Güç Kaynağı Avantajı
UDP6723H, klasik manuel DC güç kaynaklarından farklı olarak çıkış parametrelerinin programlanmasına imkan tanır. Belirlenen gerilim ve akım seviyeleri belirli sıralar ve süreler halinde otomatik olarak uygulanabilir.
Bu özellik; ürün geliştirme, dayanım testi, üretim kalite kontrolü ve tekrarlanabilir laboratuvar deneylerinde aynı test koşullarının tutarlı şekilde uygulanmasına yardımcı olur.
UNI-T UDP6723H Kullanım Alanları
- Elektronik devre geliştirme ve prototip çalışmaları
- Güç elektroniği devrelerinin test edilmesi
- Elektronik kart ve PCB testleri
- Endüstriyel elektronik ekipmanların güç testleri
- DC ile çalışan cihazların geliştirme ve doğrulama testleri
- Otomatik test sistemleri
- Üretim hattı kalite kontrol uygulamaları
- Ürün dayanım ve güç çevrimi testleri
- Elektronik servis ve arıza tespit çalışmaları
- Ar-Ge ve ürün geliştirme laboratuvarları
- Üniversite ve teknik eğitim laboratuvarları
Otomatik Test Sistemlerine Uygun Yapı
SCPI ve MODBUS protokol desteği ile RS232, RS485, USB ve LAN bağlantılarının bir arada sunulması, UDP6723H'nin otomatik test sistemlerine entegrasyonunu kolaylaştırır.
List ve Delayer fonksiyonlarıyla birlikte kullanıldığında farklı güç koşullarının otomatik olarak uygulanması, testlerin tekrarlanabilirliğini artırır ve özellikle seri üretim uygulamalarında manuel işlem ihtiyacını azaltır.
UNI-T UDP6723H Neden Tercih Edilir?
UNI-T UDP6723H 850W 300V 10A programlanabilir DC güç kaynağı; geniş 0-300 V ve 0-10 A çalışma aralığı, 850 W maksimum çıkış gücü, 200 adımlı List ve Delayer fonksiyonları, gerilim-akım-güç eğrisi görüntüleme özelliği, 4,3 inç renkli ekran ve kapsamlı haberleşme seçenekleriyle profesyonel test uygulamaları için güçlü bir çözüm sunar.
Elektronik geliştirme laboratuvarlarından endüstriyel üretim hatlarına kadar yüksek DC gerilim, programlanabilir çıkış ve otomasyon desteğinin gerekli olduğu uygulamalarda kullanılabilecek profesyonel bir masa tipi DC güç kaynağıdır.
