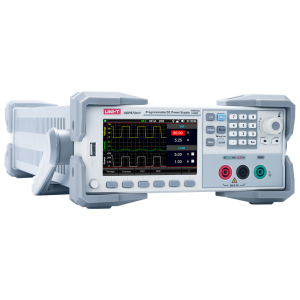

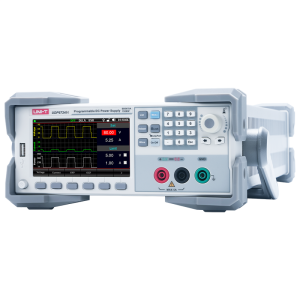

UNI-T UDP6724H 1500W 300V 10A Programlanabilir DC Güç Kaynağı
UNI-T UDP6724H, yüksek güçlü elektronik sistemlerin geliştirilmesi, test edilmesi ve doğrulanması için tasarlanmış profesyonel bir programlanabilir anahtarlamalı DC güç kaynağıdır. Tek kanallı yapıya sahip cihaz, maksimum 1500 W çıkış gücü, 0-300 V DC gerilim ve 0-10 A DC akım çalışma aralığı sunar.
Geniş çıkış aralığı ve programlanabilir çalışma özellikleri sayesinde güç elektroniği, endüstriyel elektronik, Ar-Ge, üretim hattı testleri, otomatik test sistemleri ve laboratuvar uygulamalarında kullanılabilir. 4,3 inç renkli LCD ekranı, 200 adımlı List ve Delayer fonksiyonları, gerilim-akım-güç eğrisi görüntüleme özelliği ve kapsamlı haberleşme arayüzleri profesyonel test süreçlerini kolaylaştırır.
UNI-T UDP6724H Teknik Özellikleri
- Model: UDP6724H
- Güç kaynağı tipi: Programlanabilir anahtarlamalı DC güç kaynağı
- Kanal sayısı: 1 kanal
- Maksimum çıkış gücü: 1500 W
- Çıkış gerilimi: 0-300 V DC
- Çıkış akımı: 0-10 A DC
- Gerilim çözünürlüğü: 100 mV
- Akım çözünürlüğü: 10 mA
- Gerilim ayar doğruluğu: <%0,03 + 200 mV
- Akım ayar doğruluğu: <%0,1 + 20 mA
- Ekran: 4,3 inç tam renkli LCD
- List fonksiyonu: 200 adıma kadar
- Delayer fonksiyonu: 200 adıma kadar
- Çıkış görüntüleme: Gerilim, akım ve güç eğrisi
- Haberleşme protokolleri: SCPI ve MODBUS
- Bağlantılar: RS232, RS485, USB Host, USB Device ve LAN
1500W Yüksek Çıkış Gücü
UNI-T UDP6724H, maksimum 1500 W çıkış kapasitesi ile yüksek güç gerektiren laboratuvar ve endüstriyel test uygulamalarına yönelik geliştirilmiştir. Yüksek güç kapasitesi; elektronik kartların, güç modüllerinin, endüstriyel sistemlerin ve çeşitli DC yüklerin geliştirme ve doğrulama çalışmalarında geniş bir çalışma alanı sunar.
Cihazın geniş aralıklı çıkış yapısı, tek bir güç kaynağıyla farklı gerilim ve akım gereksinimlerine sahip testlerin gerçekleştirilebilmesini sağlar.
0-300V DC Çıkış Gerilimi
UDP6724H, 0 ile 300 V DC arasında ayarlanabilir çıkış gerilimi sunar. 300 V'a kadar ulaşabilen DC gerilim kapasitesi, standart düşük gerilimli elektronik uygulamaların yanı sıra daha yüksek DC gerilim gerektiren güç elektroniği ve endüstriyel elektronik sistemlerinin test edilmesine imkan tanır.
100 mV gerilim çözünürlüğü sayesinde istenilen çıkış seviyesi kontrollü şekilde ayarlanabilir.
0-10A Ayarlanabilir Çıkış Akımı
Cihazın çıkış akımı 0 ile 10 A DC arasında ayarlanabilir. 10 mA akım çözünürlüğü sayesinde test edilen cihaz veya devre için uygun akım sınırı belirlenebilir.
Ayarlanabilir akım limiti, prototip geliştirme ve devre testleri sırasında yükün kontrollü şekilde beslenmesine yardımcı olur.
Geniş Aralıklı Çıkış Yapısı
UNI-T UDP6724H, maksimum 300 V gerilim, maksimum 10 A akım ve maksimum 1500 W güç sınırları içerisinde geniş bir çalışma alanı sunan programlanabilir bir güç kaynağıdır.
300 V ve 10 A değerleri maksimum gerilim ve maksimum akım sınırlarıdır. Cihazın toplam çıkış gücü 1500 W ile sınırlı olduğundan 300 V ve 10 A değerleri aynı anda uygulanamaz. Çalışma noktası, cihazın maksimum güç sınırı içerisinde gerilim ve akım kombinasyonuna göre belirlenir.
Hassas Gerilim ve Akım Ayarı
UDP6724H, gerilim ayarında 100 mV, akım ayarında ise 10 mA çözünürlük sunar. Gerilim ayar doğruluğu <%0,03 + 200 mV, akım ayar doğruluğu ise <%0,1 + 20 mA seviyesindedir.
Bu özellikler cihazın tekrarlanabilir güç testleri, ürün geliştirme ve otomatik test uygulamalarında kontrollü çıkış sağlamasına yardımcı olur.
200 Adımlı List Fonksiyonu
List modu, farklı çıkış koşullarının belirli bir sıra içerisinde otomatik olarak uygulanmasını sağlar. UDP6724H, List fonksiyonunda 200 adıma kadar programlanabilir çıkış dizisi oluşturmayı destekler.
Bu özellik kullanılarak farklı gerilim ve akım seviyelerinden oluşan test senaryoları hazırlanabilir. Böylece her test aşamasında manuel olarak yeni değer girilmesine gerek kalmadan önceden oluşturulan güç profili uygulanabilir.
200 Adımlı Delayer Fonksiyonu
Delayer modu, 200 adıma kadar otomatik güç açma ve kapatma sıralarının oluşturulmasına imkan tanır. Elektronik cihazlara belirlenen sürelerle enerji uygulanabilir ve güç çevrimi testleri otomatik olarak gerçekleştirilebilir.
Bu fonksiyon; açma-kapama dayanıklılık testleri, ürün doğrulama çalışmaları ve tekrarlanan güç döngüsü gerektiren uygulamalarda özellikle kullanışlıdır.
Gerilim, Akım ve Güç Eğrisi Görüntüleme
UNI-T UDP6724H, çıkış değerlerinin yalnızca sayısal olarak görüntülenmesinin yanı sıra gerilim, akım ve güç değişimlerini grafiksel eğri şeklinde görüntülemeyi de destekler.
Bu fonksiyon, test sürecindeki çıkış değişimlerinin daha kolay takip edilmesini ve programlanmış güç profillerinin görsel olarak izlenmesini sağlar.

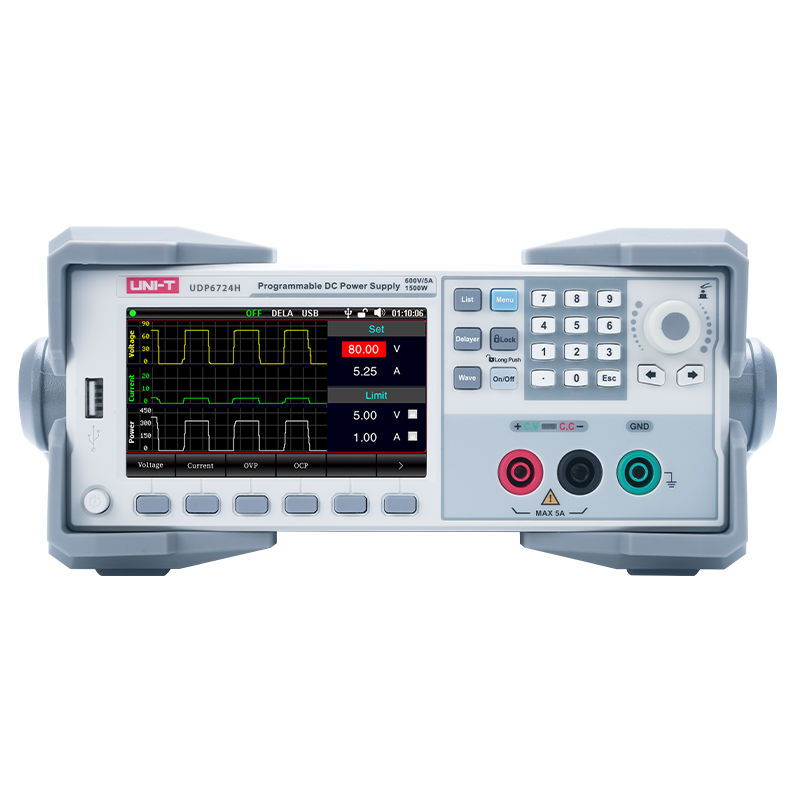

4,3 İnç Tam Renkli LCD Ekran
Cihazda bulunan 4,3 inç tam renkli LCD ekran, çalışma parametrelerinin kolay okunmasını sağlar. Gerilim, akım, güç ve diğer çalışma bilgileri renkli arayüz üzerinden takip edilebilir.
Geniş ekran yapısı, List ve Delayer programlarının oluşturulması ve çıkış eğrilerinin görüntülenmesi sırasında kullanıcıya pratik bir kontrol ortamı sunar.
SCPI ve MODBUS Protokol Desteği
UDP6724H, profesyonel otomasyon ve bilgisayar kontrollü test uygulamaları için SCPI ve MODBUS protokollerini destekler.
Bu protokoller sayesinde cihaz otomatik test ekipmanlarına, bilgisayar kontrollü ölçüm sistemlerine ve endüstriyel otomasyon altyapılarına entegre edilebilir. Tekrarlanan test prosedürlerinin yazılım üzerinden otomatik olarak yürütülmesi mümkün hale gelir.

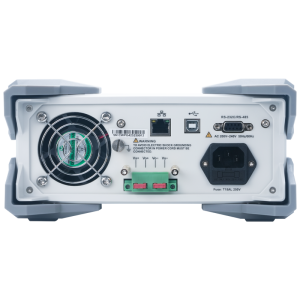

Geniş Haberleşme Arayüzleri
UNI-T UDP6724H farklı otomasyon ve laboratuvar sistemlerine entegrasyon için çok sayıda bağlantı seçeneğine sahiptir:
- RS232: Seri haberleşme ve bilgisayar kontrollü uygulamalar
- RS485: Endüstriyel haberleşme uygulamaları
- USB Host: USB tabanlı veri ve dosya işlemleri
- USB Device: Bilgisayar ile cihaz arasında haberleşme
- LAN: Ethernet ağı üzerinden uzaktan kontrol
Gelişmiş Dosya Yönetimi
UDP6724H, sık kullanılan ayarların ve programlanabilir test senaryolarının kaydedilmesine imkan tanıyan dosya yönetim fonksiyonlarına sahiptir.
- Konfigürasyon dosyası: 100 adet
- Delayer dosyası: 40 adet
- List dosyası: 40 adet
Kaydedilen test ayarlarının daha sonra tekrar çağrılabilmesi, özellikle üretim hattı ve kalite kontrol uygulamalarında aynı test koşullarının hızlı ve tekrarlanabilir şekilde uygulanmasına yardımcı olur.
Programlanabilir Güç Kaynağı Avantajları
Programlanabilir yapı sayesinde UDP6724H'nin çıkış gerilimi ve akımı yalnızca ön panel üzerinden manuel olarak ayarlanmakla sınırlı değildir. Farklı güç seviyeleri ve çalışma sürelerinden oluşan test senaryoları oluşturularak otomatik şekilde uygulanabilir.
Bu özellik ürün geliştirme, dayanıklılık testi, seri üretim kalite kontrolü ve laboratuvar çalışmalarında testlerin standartlaştırılmasını ve tekrarlanabilirliğinin artırılmasını sağlar.
UNI-T UDP6724H Kullanım Alanları
- Güç elektroniği geliştirme ve test uygulamaları
- Elektronik devre ve prototip geliştirme
- PCB ve elektronik kart güç testleri
- Endüstriyel elektronik ekipmanların test edilmesi
- Yüksek DC gerilim gerektiren elektronik uygulamalar
- DC güç modülü testleri
- Ürün geliştirme ve doğrulama çalışmaları
- Üretim hattı kalite kontrol testleri
- Otomatik test sistemleri
- Güç çevrimi ve dayanıklılık testleri
- Elektronik servis ve bakım çalışmaları
- Ar-Ge laboratuvarları
- Üniversite ve teknik eğitim laboratuvarları
Otomatik Test Sistemleri İçin Uygun Yapı
SCPI ve MODBUS desteğinin RS232, RS485, USB ve LAN bağlantılarıyla bir araya gelmesi, UDP6724H'nin otomatik test sistemlerinde kullanılmasına imkan tanır.
List ve Delayer fonksiyonları kullanılarak farklı gerilim, akım ve zamanlama koşulları programlanabilir. Bu sayede aynı test prosedürünün birden fazla ürün üzerinde standart şekilde uygulanması kolaylaştırılır.
UNI-T UDP6724H Neden Tercih Edilir?
UNI-T UDP6724H 1500W 300V 10A programlanabilir DC güç kaynağı; 1500 W yüksek çıkış kapasitesi, 0-300 V DC gerilim aralığı, 0-10 A akım çıkışı, 200 adımlı List ve Delayer fonksiyonları, grafiksel çıkış görüntüleme özelliği, 4,3 inç renkli LCD ekran ve gelişmiş haberleşme seçeneklerini tek cihazda bir araya getirir.
Güç elektroniği geliştirme çalışmalarından endüstriyel üretim hatlarına, Ar-Ge laboratuvarlarından otomatik test sistemlerine kadar yüksek güç, geniş DC çıkış aralığı ve programlanabilir kontrol gerektiren profesyonel uygulamalar için geliştirilmiş kapsamlı bir DC güç kaynağıdır.
