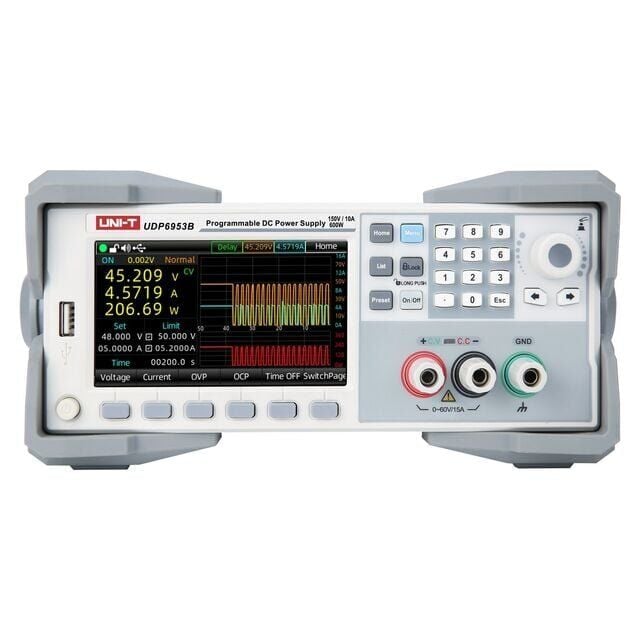

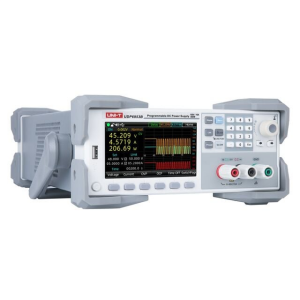

UNI-T UDP6953B 600W 150V 10A Programlanabilir DC Güç Kaynağı
UNI-T UDP6953B, elektronik geliştirme, Ar-Ge, üretim testi, kalite kontrol, laboratuvar ve endüstriyel uygulamalar için geliştirilmiş yüksek performanslı programlanabilir anahtarlamalı DC güç kaynağıdır. Tek kanallı çıkış yapısına sahip cihaz, maksimum 600 W çıkış gücü ile 0-150 V DC gerilim ve 0-10 A DC akım aralığında çalışabilir.
Yüksek çıkış gerilimi ile hassas ayar çözünürlüğünü bir araya getiren UDP6953B; elektronik devrelerin, güç elektroniği sistemlerinin, kontrol kartlarının, DC ile çalışan cihazların ve çeşitli elektrik-elektronik ekipmanların kontrollü bir güç kaynağı altında test edilmesine imkan tanır. RS232, RS485, USB Device ve LAN haberleşme arayüzleri sayesinde bilgisayar kontrollü ve otomatik test sistemlerine de entegre edilebilir.
UNI-T UDP6953B Teknik Özellikleri
- Güç kaynağı tipi: Programlanabilir anahtarlamalı DC güç kaynağı
- Kanal sayısı: 1 kanal
- Maksimum çıkış gücü: 600 W
- Çıkış gerilimi: 0-150 V DC
- Çıkış akımı: 0-10 A DC
- Gerilim ayar çözünürlüğü: 1 mV
- Akım ayar çözünürlüğü: 0,1 mA
- Gerilim ayar doğruluğu: ≤%0,03 + 20 mV
- Akım ayar doğruluğu: ≤%0,1 + 25 mA
- Gerilim geri okuma doğruluğu: ≤%0,03 + 20 mV
- Akım geri okuma doğruluğu: ≤%0,1 + 25 mA
- Gerilim geri okuma çözünürlüğü: 100 V altında 1 mV, 100 V üzerinde 10 mV
- Akım geri okuma çözünürlüğü: 0,1 mA
- Gerilim ripple: ≤50 mVp-p, 20 Hz - 20 MHz
- Akım ripple: ≤15 mArms, 20 Hz - 20 MHz
- SENSE gerilimi: 1 V
- Ekran: 4,3 inç tam renkli LCD
- Haberleşme: RS232, RS485, USB Device ve LAN
- Boyut: 215 × 88 × 373,7 mm
- Brüt ağırlık: Yaklaşık 4,5 kg
600W Güç, 0-150V ve 0-10A Çıkış
UNI-T UDP6953B, 600 W maksimum çıkış gücü sağlayan tek kanallı bir DC güç kaynağıdır. 0 ile 150 V arasında ayarlanabilir DC gerilim ve 0 ile 10 A arasında ayarlanabilir DC akım çıkışı, farklı güç gereksinimlerine sahip elektronik cihazların ve devrelerin test edilmesini sağlar.
150 V seviyesine kadar çıkabilen gerilim aralığı; standart düşük voltajlı elektronik devrelerin yanı sıra daha yüksek DC gerilim gerektiren güç elektroniği, endüstriyel elektronik ve laboratuvar uygulamalarında da kullanılabilmesine imkan tanır.
Hassas Gerilim ve Akım Ayarı
UDP6953B, gerilimde 1 mV ve akımda 0,1 mA ayar çözünürlüğü sunar. Hassas çıkış kontrolü sayesinde devrelerin farklı gerilim ve akım seviyelerindeki davranışları kontrollü şekilde incelenebilir.
Gerilim ayar doğruluğu ≤%0,03 + 20 mV, akım ayar doğruluğu ise ≤%0,1 + 25 mA seviyesindedir. Bu özellikler UDP6953B'yi hassas elektronik geliştirme, ürün doğrulama ve laboratuvar testleri için uygun hale getirir.
Yük Regülasyonu
Güç kaynağının çıkışına bağlanan yük değiştiğinde çıkış değerlerinin kararlı kalması, profesyonel test uygulamalarında önemlidir. UNI-T UDP6953B'nin yük regülasyonu değerleri gerilim için ≤%0,01 + 25 mV, akım için ise ≤%0,5 + 10 mA olarak belirtilmiştir.
Kararlı çıkış yapısı, test edilen elektronik devre veya cihazın farklı yük koşullarındaki davranışının daha güvenilir şekilde değerlendirilmesine yardımcı olur.
Düşük Ripple ve Gürültü
UDP6953B, 20 Hz ile 20 MHz ölçüm bant aralığında gerilim için ≤50 mVp-p ve akım için ≤15 mArms ripple değerine sahiptir. Düşük çıkış dalgalanması, hassas elektronik devrelerin beslenmesinde ve ölçüm sonuçlarını etkileyebilecek güç kaynağı kaynaklı değişimlerin azaltılmasında avantaj sağlar.
4,3 İnç Tam Renkli LCD Ekran
UNI-T UDP6953B üzerinde 4,3 inç tam renkli LCD ekran bulunur. Büyük ekran yapısı; çıkış gerilimi, akım değeri ve cihazın çalışma durumunun kolay şekilde takip edilmesini sağlar.
Cihaz ayrıca dalga formu görüntüleme özelliği sayesinde çıkış durumunun görsel olarak izlenmesine imkan tanır. Kullanıcı dostu arayüz, laboratuvar ve üretim ortamlarında cihaz ayarlarının hızlı şekilde yapılmasını kolaylaştırır.
Voltmeter Fonksiyonu
UDP6953B'nin dahili voltmeter fonksiyonu, test ve ölçüm uygulamalarında ek izleme olanakları sunar. Bu özellik, güç kaynağının yalnızca kontrollü DC enerji sağlamak için değil, farklı laboratuvar test süreçlerinde daha işlevsel şekilde kullanılmasına yardımcı olur.
Preset Fonksiyonu
Preset fonksiyonu, sık kullanılan çıkış ayarlarının daha hızlı uygulanmasını sağlar. Farklı test senaryolarında sürekli olarak aynı gerilim ve akım değerlerinin kullanılması gereken durumlarda çalışma sürecini kolaylaştırır.
Delay Fonksiyonu
UDP6953B üzerinde bulunan Delay fonksiyonu, çıkış kontrolünün belirlenen zamanlama koşullarına göre gerçekleştirilmesine yardımcı olur. Zaman kontrollü güç uygulamalarında ve tekrarlanan test senaryolarında kullanılabilir.
List Fonksiyonu
List fonksiyonu, farklı gerilim ve akım seviyelerinin programlanarak belirli bir test sırası içerisinde uygulanmasına imkan tanır. Böylece bir cihazın farklı besleme koşullarındaki davranışı manuel olarak her defasında yeniden ayar yapılmasına gerek kalmadan test edilebilir.
Bu özellik özellikle Ar-Ge, ürün dayanım testleri, üretim hattı doğrulama işlemleri ve otomatik test uygulamalarında önemli avantaj sağlar.
Dalga Formu Görüntüleme
Dalga formu görüntüleme özelliği, programlanan çıkış değişimlerinin cihaz ekranı üzerinden daha kolay takip edilmesini sağlar. Değişken çıkış senaryolarının kullanıldığı testlerde gerilim ve akım değişimlerinin görsel olarak değerlendirilmesine yardımcı olur.
Remote Sense Özelliği
UNI-T UDP6953B, Sense bağlantısı desteğine sahiptir. Remote Sense yöntemi, güç kaynağı ile yük arasındaki bağlantı kablolarında meydana gelebilecek gerilim düşümünün etkisini azaltmaya yardımcı olur.
Özellikle daha yüksek akımların kullanıldığı veya güç kaynağı ile test edilen yük arasında uzun bağlantı kablolarının bulunduğu uygulamalarda, yük üzerindeki gerçek gerilimin daha kararlı tutulmasına katkıda bulunur.

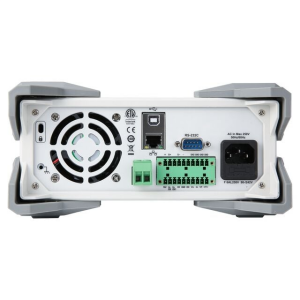

RS232, RS485, USB ve LAN Haberleşme
UDP6953B, profesyonel otomasyon sistemlerine entegrasyon için geniş haberleşme seçenekleri sunar:
- RS232: Seri haberleşme ve bilgisayar kontrollü uygulamalar
- RS485: Endüstriyel haberleşme sistemleri ve uzun mesafeli bağlantılar
- USB Device: Bilgisayar bağlantısı ve uzaktan kontrol
- LAN: Ethernet ağı üzerinden uzaktan kontrol ve otomasyon
Bu arayüzler sayesinde cihaz bilgisayar kontrollü test sistemlerinde, otomatik üretim hatlarında ve uzaktan yönetilen laboratuvar düzeneklerinde kullanılabilir.
Programlanabilir Güç Kaynağı Avantajı
Programlanabilir yapı, çıkış gerilimi ve akımının yalnızca ön panelden manuel olarak ayarlanmasıyla sınırlı kalmaz. UDP6953B, uygun haberleşme arayüzleri üzerinden otomasyon sistemlerine entegre edilerek tekrarlanabilir test senaryolarının oluşturulmasına imkan tanır.
Bu özellik seri ürün testleri, elektronik kart kontrolü, güç elektroniği geliştirme çalışmaları ve aynı test prosedürünün çok sayıda ürüne uygulanması gereken kalite kontrol süreçlerinde çalışma verimliliğini artırır.
UNI-T UDP6953B Kullanım Alanları
- Elektronik devre geliştirme ve prototip testleri
- Güç elektroniği Ar-Ge çalışmaları
- Elektronik kart ve PCB testleri
- DC ile çalışan cihazların güç testleri
- Endüstriyel elektronik ekipmanların test edilmesi
- Üretim hattı ve kalite kontrol uygulamaları
- Otomatik test sistemleri
- Ürün doğrulama ve dayanım testleri
- Elektronik servis ve bakım uygulamaları
- Laboratuvar ve araştırma çalışmaları
- Üniversite ve teknik eğitim laboratuvarları
Kompakt Masaüstü Tasarım
600 W çıkış kapasitesine rağmen 215 × 88 × 373,7 mm ölçülerindeki gövdesi, cihazın laboratuvar tezgahlarında ve test sistemlerinde verimli şekilde konumlandırılmasını sağlar. Yaklaşık 4,5 kg brüt ağırlığı ile profesyonel masaüstü ölçüm sistemlerine uygun yapıdadır.
Kutu İçeriği
- UNI-T UDP6953B programlanabilir DC güç kaynağı
- Güç kablosu
- USB 2.0 kablo
- Digital I/O bağlantı fişi
UNI-T UDP6953B Neden Tercih Edilir?
UNI-T UDP6953B 600W programlanabilir DC güç kaynağı; 0-150 V gerilim, 0-10 A akım, 1 mV ve 0,1 mA hassas ayar çözünürlüğü, düşük ripple değerleri, 4,3 inç renkli ekran, List ve Preset fonksiyonları ile gelişmiş haberleşme seçeneklerini tek cihazda bir araya getirir.
Yüksek çıkış gerilimi ve programlanabilir yapısıyla UDP6953B; elektronik geliştirme laboratuvarlarından endüstriyel üretim hatlarına kadar hassas, kararlı ve otomasyona uygun DC güç kaynağı gerektiren profesyonel uygulamalar için güçlü bir çözüm sunar.
