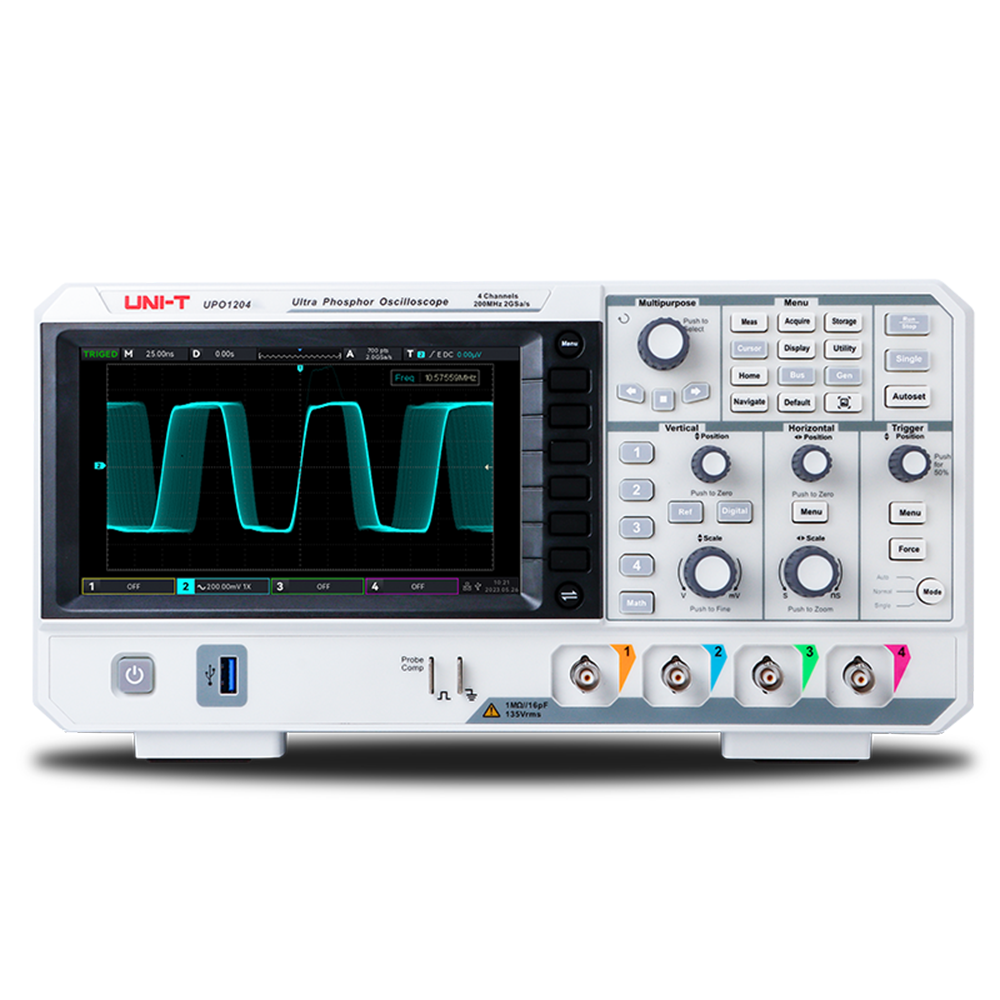

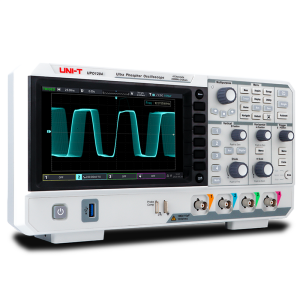

UNI-T UPO1204 200MHz 4 Kanal Dijital Osiloskop 2GSa/s 56Mpts TFT LCD
UNI-T UPO1204, UPO1000 serisinin yüksek performanslı dijital osiloskop modellerinden biridir. 200MHz bant genişliği, 4 analog kanal yapısı ve 2GSa/s örnekleme hızı ile elektronik devre analizi, Ar-Ge çalışmaları ve endüstriyel test uygulamalarında yüksek doğruluk ve detaylı sinyal inceleme imkanı sunar. Geniş hafıza derinliği ve hızlı dalga yakalama özelliği sayesinde karmaşık sinyallerin analizinde güçlü bir çözümdür. :contentReference[oaicite:0]{index=0}
Özellikler
- Model: UPO1204
- Ürün Tipi: Dijital Depolamalı Osiloskop (DSO)
- Bant Genişliği: 200 MHz
- Kanal Sayısı: 4 analog kanal
- Gerçek Zamanlı Örnekleme: 2 GSa/s
- Maksimum Hafıza Derinliği: 56 Mpts
- Dalga Yakalama Hızı: 500.000 wfms/s
- Yükselme Süresi: ≤1.8 ns
- Dikey Çözünürlük: 8 bit
- Dikey Ölçek: 500 µV/div ~ 20 V/div
- Ekran: 7” TFT LCD (800x480)
- Giriş Empedansı: 1MΩ ±2% / 16pF ±2pF

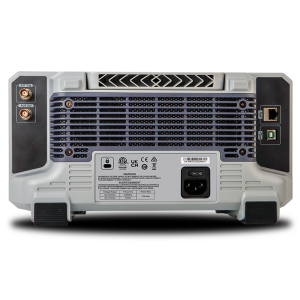

- Bağlantılar: USB Host, USB Device, LAN, EXT Trigger, AUX
- Besleme: 100-240V AC
- Ağırlık: ~2.5 kg
Kullanım Alanları
- Elektronik devre analizleri
- Ar-Ge ve laboratuvar çalışmaları
- Endüstriyel test ve kalite kontrol
- Bakım ve onarım işlemleri
- Gömülü sistem geliştirme
- Eğitim ve akademik uygulamalar
Avantajları
- 200 MHz bant genişliği ile yüksek frekanslı sinyal analizi
- 4 kanal ile çoklu sinyal izleme imkanı
- 2 GSa/s örnekleme ile yüksek doğruluk
- 56 Mpts hafıza ile detaylı sinyal kayıt
- 500.000 wfms/s ile hızlı dalga yakalama
- Ultra Phosphor teknolojisi ile net görüntüleme
- FFT analizi ile frekans inceleme
- Gelişmiş tetikleme ve protokol çözümleme
- SCPI desteği ile otomasyon sistemlerine entegrasyon
- Düşük gürültü seviyesi ile hassas ölçüm
Fonksiyonlar
- 36 otomatik ölçüm parametresi
- FFT spektrum analizi (1M nokta)
- RS232, I2C, SPI protokol çözümleme
- Dalga kayıt ve oynatma (120.000 frame)
- Cursor ölçüm ve analiz
- Web tabanlı uzaktan kontrol
- Dahili DVM (True RMS AC/DC ölçüm)
Açıklama: UNI-T UPO1204 dijital osiloskop, yüksek bant genişliği, hızlı örnekleme kapasitesi ve gelişmiş analiz fonksiyonları ile profesyonel test ortamları için güçlü bir çözümdür. Çok kanallı yapısı ve geniş hafıza kapasitesi sayesinde karmaşık sinyallerin detaylı analizini mümkün kılar ve mühendislik uygulamalarında güvenilir performans sunar.
