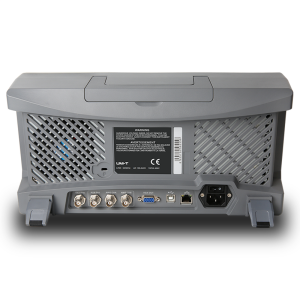

UNI-T UPO3354E 350MHz 4 Kanal Dijital Fosfor Osiloskop
UNI-T UPO3354E, MSO/UPO3000E Serisinin 350 MHz bant genişliğine sahip dört kanallı yüksek performanslı modelidir. Ultra Phosphor 2.0 teknolojisi, 2.5 GSa/s örnekleme hızı, 250 Mpts bellek derinliği ve 1.000.000 wfms/s dalga formu yakalama hızı ile karmaşık sinyalleri hızlı ve doğru şekilde analiz etmek isteyen profesyoneller için tasarlanmıştır. 8 inç dokunmatik ekran, gelişmiş tetikleme fonksiyonları, 16 dijital kanal (opsiyonel MSO), Bode Plot, AWG dalga formu üretici ve gerçek zamanlı protokol çözme özellikleriyle endüstriyel ve Ar-Ge ihtiyaçlarına eksiksiz bir çözüm sunar.
Özellikler
- Bant Genişliği: 350 MHz
- Kanal Sayısı: 4 Analog Kanal
- Dijital Kanallar (MSO): 16 kanal destekli
- Örnekleme Hızı: 2.5 GSa/s
- Bellek Derinliği: 250 Mpts
- Dalga Formu Yakalama Hızı: 1.000.000 wfms/s
- Ekran: 8” dokunmatik ekran (yakınlaştırma, sürükleme, kaydırma destekli)
- Ultra Phosphor 2.0 teknolojisi (200.000 wfms/s normal mod, 1.000.000 wfms/s Fast Acquire)
- AWG: Dahili 2 kanal 50 MHz Arbitrary Waveform Generator
- Otomatik Ölçüm: 36 farklı parametre
- Tetikleme Fonksiyonları: 12 gelişmiş tetikleme türü + protokol tetikleme
- Desteklenen Seri Protokoller: UART, I²C, SPI, CAN, LIN, SENT, FlexRay
- Gerçek Zamanlı Donanımsal Kod Çözme (70Mpts boyunca)
- XY Modu ile faz farkı ölçümü
- Bode Plot desteği (loop analizleri için)
- Web Control: Yerleşik web sunucusu üzerinden PC / Mobil uzaktan kontrol
- Logic Probe Uyumluluğu: UT-M15 (101kΩ giriş direnci, 9pF yük)
- Mobil ve PC arayüz desteği
Kullanım Alanları
- Gömülü sistem tasarımı ve hata ayıklama
- Yarı iletken ve sensör sinyali incelemeleri
- Otomotiv elektroniği ve CAN/LIN protokol analizi
- Endüstriyel güç elektroniği / invertör / SMPS tasarımları
- Telekomünikasyon ve RF etkileşimli sistem analizleri
- R&D laboratuvarları ve mühendislik test platformları
- Saha bakım, onarım ve devre doğrulama işlemleri
Avantajları
- Ultra yüksek 2.5GSa/s örnekleme ile hızlı sinyal olaylarını net yakalama
- 250 Mpts bellek sayesinde uzun süreli sinyallerde detay kaybı olmadan analiz
- Ultra Phosphor 2.0 motoruyla olasılık yoğunluğu görüntüleme
- 8” dokunmatik ekran ile hızlı ve sezgisel kullanım
- 16 dijital kanal desteği ile karma sinyal (MSO) analiz kapasitesi
- Bode Plot özelliği ile güç devrelerinin frekans cevabını ölçme
- Dahili AWG ile sinyal üretme + test kombinasyonu tek cihazda
- Yerleşik web sunucusu ile yazılım yüklemeden uzaktan kontrol
- 36 otomatik ölçüm parametresi ile hızlı analiz
Açıklama: UNI-T UPO3354E, yüksek bant genişliği, derin bellek, hızlı yakalama hızı ve kapsamlı protokol çözme yetenekleriyle elektronik tasarım, hata ayıklama, otomotiv elektroniği, güç sistemleri ve araştırma-geliştirme alanlarında profesyonellere güçlü bir test platformu sunar. Ultra Phosphor 2.0 teknolojisi ile en kısa süreli sinyal değişimlerini bile görünür kılarak kapsamlı ve güvenilir ölçümler sağlar.
