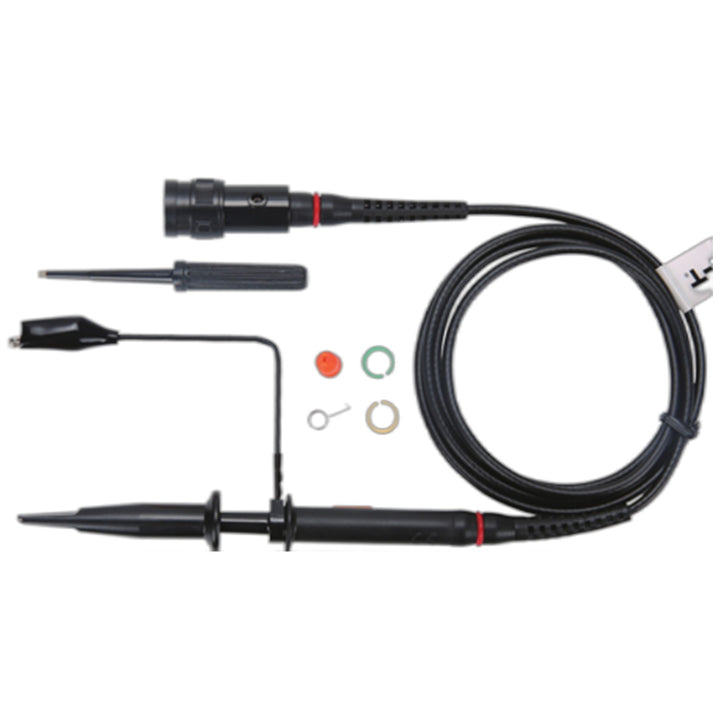

UNI-T UT-P06 300 MHz 1X/10X Pasif Osiloskop Probu
UNI-T UT-P06, elektronik devrelerde gerilim sinyallerinin ve dalga şekillerinin osiloskop üzerinden ölçülmesi ve analiz edilmesi için geliştirilmiş yüksek empedanslı pasif osiloskop probudur. 1X ve 10X seçilebilir zayıflatma oranı sayesinde farklı ölçüm uygulamalarına uyum sağlar.
UT-P06, 10X konumunda DC ile 300 MHz'e kadar bant genişliği sunarak yüksek frekanslı sinyallerin incelenmesine olanak tanır. 1X konumunda ise DC ile 8 MHz arasındaki sinyallerin ölçümü için kullanılabilir. Standart BNC bağlantısı sayesinde UNI-T osiloskopların yanı sıra uygun BNC girişine sahip birçok osiloskop modeliyle kullanılabilir.
UNI-T UT-P06 Özellikleri
- Prob tipi: Pasif yüksek empedanslı osiloskop probu
- Zayıflatma oranı: 1X / 10X
- 1X bant genişliği: DC - 8 MHz
- 10X bant genişliği: DC - 300 MHz
- Maksimum giriş gerilimi: 600 Vpp
- Güvenlik kategorisi: CAT II 300 V
- Giriş direnci: 10 MΩ
- Giriş kapasitansı: 14,5 pF - 17,5 pF
- Kompanzasyon aralığı: 5 pF - 30 pF
- Bağlantı tipi: BNC
- Kablo uzunluğu: 130 cm
- Çalışma sıcaklığı: -10°C ile 50°C
- Ağırlık: 55 g'dan az
- Sertifika: CE
1X ve 10X Ölçüm Seçenekleri
UNI-T UT-P06 üzerinde bulunan 1X/10X seçim özelliği, probun farklı sinyal seviyelerine ve ölçüm gereksinimlerine göre kullanılmasını sağlar. 1X konumu düşük frekanslı sinyallerin doğrudan ölçümünde kullanılabilirken, 10X konumu giriş sinyalini osiloskopa ulaşmadan önce 10 kat zayıflatarak daha yüksek gerilimli ve yüksek frekanslı sinyallerin ölçülmesine yardımcı olur.
10X konumunda 300 MHz'e kadar ulaşan bant genişliği, UT-P06'yı elektronik tasarım, servis, bakım, Ar-Ge ve eğitim uygulamalarında kullanılabilecek çok yönlü bir osiloskop probu haline getirir.
300 MHz Bant Genişliği
UT-P06, 10X prob konumunda DC'den 300 MHz'e kadar sinyal ölçümünü destekler. Bu geniş bant yapısı; hızlı anahtarlama sinyalleri, dijital devreler, güç elektroniği sistemleri, mikrodenetleyici devreleri ve çeşitli elektronik sinyal uygulamalarındaki dalga şekillerinin osiloskop ekranında incelenmesine yardımcı olur.
BNC Bağlantı Yapısı
Probun osiloskop tarafında standart BNC bağlantısı bulunur. Bu yapı, UNI-T osiloskoplarla doğrudan bağlantı sağlarken standart BNC prob girişine sahip uyumlu osiloskoplarla da kullanılmasına imkan verir. 130 cm kablo uzunluğu, ölçüm sırasında cihaz ile devre arasında rahat çalışma alanı sağlar.
Kompanzasyon Ayarı
UT-P06, 5 pF ile 30 pF arasında kompanzasyon aralığına sahiptir. Prob kompanzasyonunun kullanılan osiloskobun giriş karakteristiğine uygun şekilde ayarlanması, özellikle kare dalga ve yüksek frekanslı sinyallerde daha doğru dalga şekli görüntülenmesine yardımcı olur.
UNI-T UT-P06 Kullanım Alanları
- Elektronik devre geliştirme ve test işlemleri
- Osiloskop ile gerilim ve dalga şekli ölçümleri
- Dijital ve analog elektronik devrelerin incelenmesi
- Mikrodenetleyici ve gömülü sistem çalışmaları
- Güç elektroniği devrelerinin test edilmesi
- Elektronik kart arıza tespiti ve teknik servis uygulamaları
- Laboratuvar ve Ar-Ge çalışmaları
- Elektronik eğitim ve deney uygulamaları
UNI-T UT-P06 Neden Tercih Edilir?
UNI-T UT-P06 300 MHz osiloskop probu; 1X/10X seçilebilir zayıflatma oranı, 300 MHz'e kadar bant genişliği, BNC bağlantısı ve kompanzasyon ayarı ile günlük elektronik ölçüm çalışmalarından profesyonel laboratuvar uygulamalarına kadar geniş bir kullanım alanı sunar. Yüksek frekanslı sinyal analizi için uygun bir pasif prob arayan kullanıcılar için UNI-T osiloskop sistemlerini tamamlayan kullanışlı bir ölçüm aksesuarıdır.
