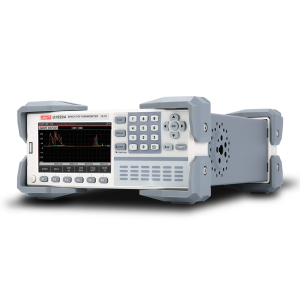

UNI-T UT3224 24 Kanallı Çoklu Sıcaklık Ölçüm ve Kayıt Cihazı
UNI-T UT3224, aynı anda birden fazla noktadaki sıcaklık değerlerinin izlenmesi, karşılaştırılması ve kayıt altına alınması gereken profesyonel uygulamalar için geliştirilmiş 24 kanallı çoklu sıcaklık ölçüm ve kayıt cihazıdır. Endüstriyel üretim, Ar-Ge, kalite kontrol, elektronik, elektrik, enerji, motor, trafo ve ısıtma sistemlerinde çok noktalı sıcaklık analizleri için güçlü ve pratik bir çözüm sunar.
24 bağımsız termokupl kanalına sahip olan UT3224; J, K, T, E, S, N, B ve R tipi termokuplları destekler. Kullanılan termokupl tipine bağlı olarak -200°C ile 1800°C arasında geniş sıcaklık ölçüm aralığı sağlayabilir. 4.3 inç TFT LCD ekranı sayesinde çok sayıda kanaldan alınan sıcaklık verileri kolaylıkla takip edilebilir.
24 Kanaldan Eş Zamanlı Sıcaklık Takibi
UNI-T UT3224, farklı ölçüm noktalarından gelen sıcaklık verilerini tek bir cihaz üzerinden takip etmeye olanak sağlayan 24 kanallı ölçüm altyapısına sahiptir. Bu özellik özellikle bir cihaz, üretim hattı, pano, motor, transformatör veya ısıtma sisteminin farklı bölgelerindeki sıcaklık dağılımının aynı anda incelenmesi gereken uygulamalarda büyük avantaj sağlar.
Çok noktalı ölçüm yapısı sayesinde tek tek sıcaklık ölçümü yapmak yerine tüm kritik noktalar merkezi olarak izlenebilir ve farklı kanallar arasındaki sıcaklık değişimleri kolaylıkla karşılaştırılabilir.
Geniş -200°C ile 1800°C Ölçüm Aralığı
UT3224, kullanılan termokupl sensörün tipine bağlı olarak -200°C ile 1800°C arasında sıcaklık ölçümü yapabilir. Geniş ölçüm aralığı; düşük sıcaklık uygulamalarından yüksek sıcaklık gerektiren endüstriyel proseslere kadar çok çeşitli kullanım alanlarına uyum sağlar.
Cihaz J, K, T, E, S, N, B ve R tipi termokupllar ile uyumludur. Böylece ölçüm yapılacak ortamın sıcaklık seviyesi, hassasiyet gereksinimi ve uygulama türüne göre uygun termokupl seçilebilir.

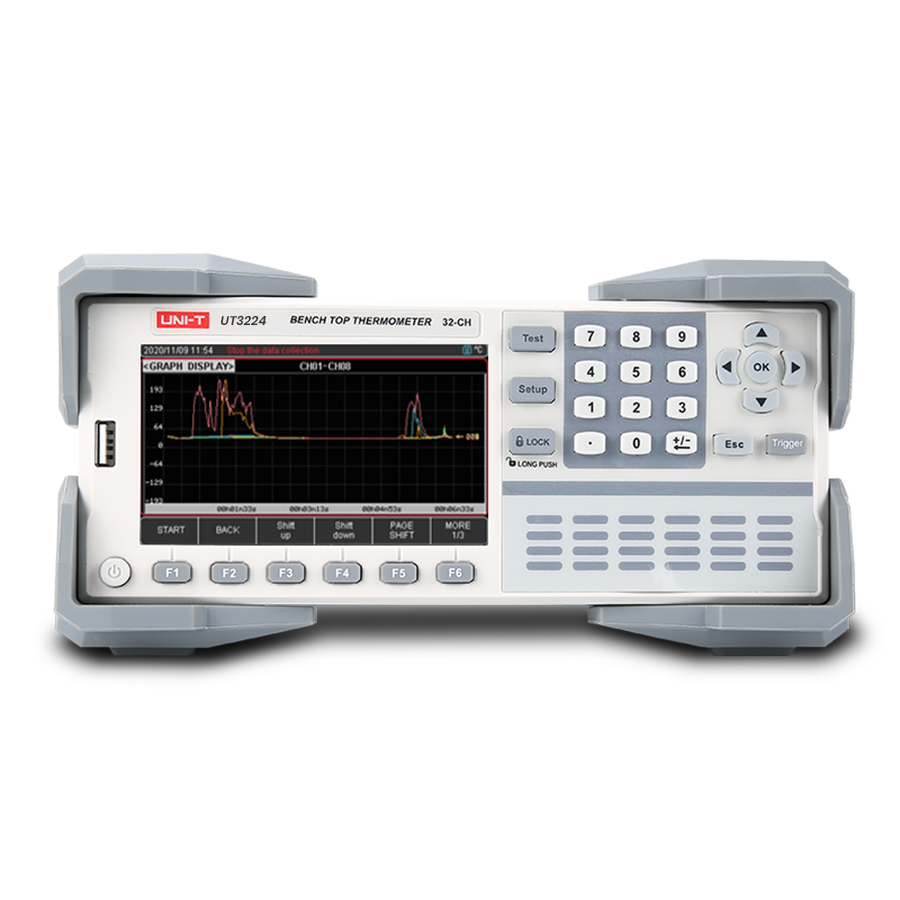

4.3 İnç TFT LCD Ekran

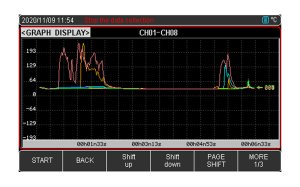

Geniş 4.3 inç TFT LCD ekran, çok kanallı ölçüm sonuçlarının anlaşılır ve düzenli biçimde görüntülenmesini sağlar. UT3224 sıcaklık değerlerini yalnızca sayısal olarak göstermekle kalmaz; sıcaklık değişimlerinin daha kolay analiz edilebilmesi için farklı görüntüleme seçenekleri de sunar.
- Sayısal sıcaklık gösterimi
- Eğri grafik görüntüleme

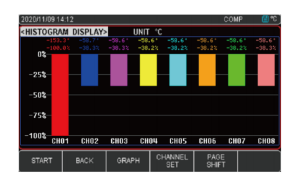

- Çubuk grafik görüntüleme
- Çoklu kanal sıcaklık takibi
- Kanallar arası sıcaklık karşılaştırması
Grafik tabanlı görüntüleme sayesinde sıcaklığın zaman içerisindeki değişimi ve farklı ölçüm noktaları arasındaki sıcaklık dağılımı daha hızlı değerlendirilebilir.
Üst ve Alt Sıcaklık Limiti Alarm Fonksiyonu

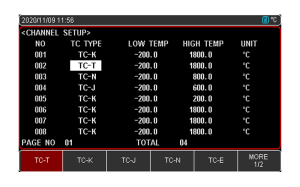

UNI-T UT3224 üzerinde her bir sıcaklık kanalı için üst ve alt sıcaklık limitleri tanımlanabilir. Ölçülen sıcaklığın belirlenen sınırların dışına çıkması durumunda cihaz kullanıcıyı uyararak olası aşırı ısınma veya düşük sıcaklık problemlerinin hızlı şekilde tespit edilmesine yardımcı olur.
Bu özellik özellikle üretim kontrolü, uzun süreli sıcaklık testleri, elektronik ürün testleri ve kalite kontrol uygulamalarında kritik sıcaklık noktalarının izlenmesini kolaylaştırır.
0.1°C Sıcaklık Çözünürlüğü
UT3224, 0.1°C sıcaklık çözünürlüğü ile sıcaklık değişimlerinin hassas şekilde takip edilmesini sağlar. Stabil veri aktarımı ve çok kanallı ölçüm özelliği sayesinde laboratuvar çalışmalarından üretim hatlarına kadar çeşitli profesyonel sıcaklık analizlerinde kullanılabilir.
Termokupl Açık Devre Algılama
Cihaz, bağlı termokuplların durumunun kontrol edilmesine yardımcı olan termokupl açık devre algılama özelliğine sahiptir. Sensör veya bağlantı noktasında meydana gelebilecek kopma ve bağlantı problemlerinin fark edilmesini kolaylaştırarak uzun süreli testlerde ölçüm güvenilirliğinin artırılmasına yardımcı olur.

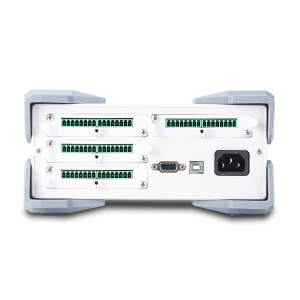

RS-232 ve USB Bağlantısı
UNI-T UT3224, ölçüm verilerinin bilgisayar ortamına aktarılabilmesi ve profesyonel veri analizi yapılabilmesi için RS-232 ve USB Device haberleşme arayüzlerini destekler.
Bilgisayar yazılımı üzerinden sıcaklık verileri takip edilebilir, kayıt altına alınabilir ve uzun süreli sıcaklık testlerinin analizinde kullanılabilir. Cihaz ayrıca SCPI protokolü desteği sayesinde otomatik test ve laboratuvar sistemlerine entegrasyon için de uygun bir altyapı sunar.
USB Bellek ile Veri Saklama
UT3224'ün veri yönetimi özellikleri sayesinde ölçüm sonuçları USB depolama ortamına kaydedilebilir. Böylece uzun süreli sıcaklık testlerinde elde edilen veriler daha sonra incelenmek, raporlanmak veya bilgisayar ortamına aktarılmak üzere saklanabilir.
Kanal Bazlı Kullanıcı Kalibrasyonu
Her bir sıcaklık ölçüm kanalının kullanıcı tarafından kalibre edilebilmesi, farklı sensörler veya ölçüm koşullarından kaynaklanabilecek sapmaların düzenlenmesine yardımcı olur. Bu özellik özellikle karşılaştırmalı testler ve hassas sıcaklık ölçümü yapılan profesyonel uygulamalarda avantaj sağlar.
UNI-T UT3224 Öne Çıkan Özellikleri
- 24 adet sıcaklık ölçüm kanalı
- Çok noktalı eş zamanlı sıcaklık takibi
- -200°C ile 1800°C arasında geniş sıcaklık ölçüm aralığı
- 0.1°C çözünürlük
- 4.3 inç TFT LCD renkli ekran
- 2 ölçüm/sn tarama hızı
- J tipi termokupl desteği
- K tipi termokupl desteği
- T tipi termokupl desteği
- E tipi termokupl desteği
- S tipi termokupl desteği
- N tipi termokupl desteği
- B tipi termokupl desteği
- R tipi termokupl desteği
- Sayısal ölçüm ekranı
- Eğri grafik gösterimi
- Çubuk grafik gösterimi
- Her kanal için üst ve alt sıcaklık limiti belirleme
- Sıcaklık limit alarmı
- Termokupl bağlantı hata / açık devre algılama
- Kanal bazlı kullanıcı kalibrasyonu
- USB veri depolama desteği
- RS-232 haberleşme arayüzü
- USB Device bağlantısı
- PC yazılımı desteği
- SCPI haberleşme protokolü desteği
UNI-T UT3224 Teknik Özellikleri
- Marka: UNI-T
- Model: UT3224
- Ürün Tipi: Çok Kanallı Sıcaklık Ölçüm ve Kayıt Cihazı
- Kanal Sayısı: 24 Kanal
- Sıcaklık Ölçüm Aralığı: -200°C ~ 1800°C (termokupl tipine bağlıdır)
- Çözünürlük: 0.1°C
- Tarama Hızı: 2 ölçüm/sn
- Desteklenen Termokupllar: J, K, T, E, S, N, B, R
- Ekran: 4.3 İnç TFT LCD
- Görüntüleme Modları: Sayısal değer, eğri grafik ve çubuk grafik
- Alarm: Kanal bazlı üst / alt sıcaklık limit alarmı
- Kalibrasyon: Kanal bazlı kullanıcı kalibrasyonu
- Haberleşme: RS-232 ve USB Device
- Protokol: SCPI
- Güç Beslemesi: AC 100-240V, 50/60Hz
- Ürün Ölçüleri: 340 × 214 × 89 mm
- Net Ağırlık: Yaklaşık 3.5 kg
- Kasa Boyutu: 1/2 2U
UT3224 Hangi Alanlarda Kullanılır?
UNI-T UT3224 çok kanallı sıcaklık kayıt cihazı, aynı anda birçok farklı noktadan sıcaklık verisinin takip edilmesi gereken profesyonel uygulamalar için uygundur.
- Elektronik ürün Ar-Ge ve kalite kontrol testleri
- Elektronik devre ve PCB sıcaklık testleri
- Güç kaynakları ve güç elektroniği testleri
- Elektrik panolarında sıcaklık analizi
- Motor ve jeneratör sıcaklık ölçümleri
- Transformatör sıcaklık testleri
- Rezistans ve elektrikli ısıtıcı testleri
- Termostat testleri
- Fırın ve ısıtma sistemleri
- LED ve aydınlatma ürünleri sıcaklık testleri
- Beyaz eşya test ve kalite kontrol uygulamaları
- Endüstriyel üretim hatları
- Laboratuvar ve Ar-Ge çalışmaları
- Ürün yaşlandırma ve dayanıklılık testleri
- Çok noktalı sıcaklık dağılımı analizleri
Neden UNI-T UT3224?
Geleneksel tek kanallı sıcaklık ölçüm cihazlarında farklı noktaların ayrı ayrı ölçülmesi gerekirken, UNI-T UT3224 24 kanallı yapısı sayesinde çok sayıda sıcaklık noktasının aynı sistem üzerinden izlenmesini sağlar. Bu sayede özellikle Ar-Ge, üretim ve kalite kontrol süreçlerinde test süresinin azaltılmasına ve sıcaklık davranışının daha kapsamlı şekilde değerlendirilmesine yardımcı olur.
Geniş termokupl uyumluluğu, grafik görüntüleme seçenekleri, kanal bazlı alarm fonksiyonları, veri kayıt desteği ve bilgisayar bağlantısı sayesinde UT3224; uzun süreli sıcaklık izleme ve çok noktalı sıcaklık analizi gerektiren profesyonel uygulamalar için kapsamlı bir test çözümüdür.
UNI-T UT3224 24 Kanallı Çoklu Sıcaklık Ölçüm ve Kayıt Cihazı; elektronik, elektrik, enerji, otomasyon, üretim, bakım, kalite kontrol ve Ar-Ge uygulamalarında çok noktadan sıcaklık ölçümü yapmak isteyen profesyoneller için geliştirilmiş güçlü bir ölçüm cihazıdır.
