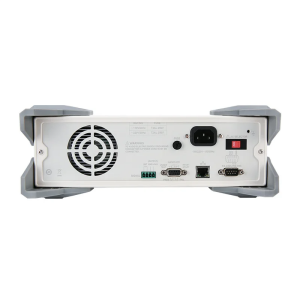

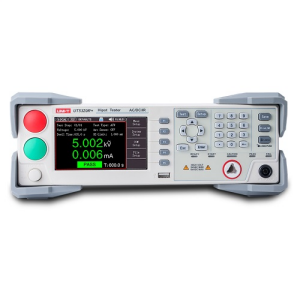

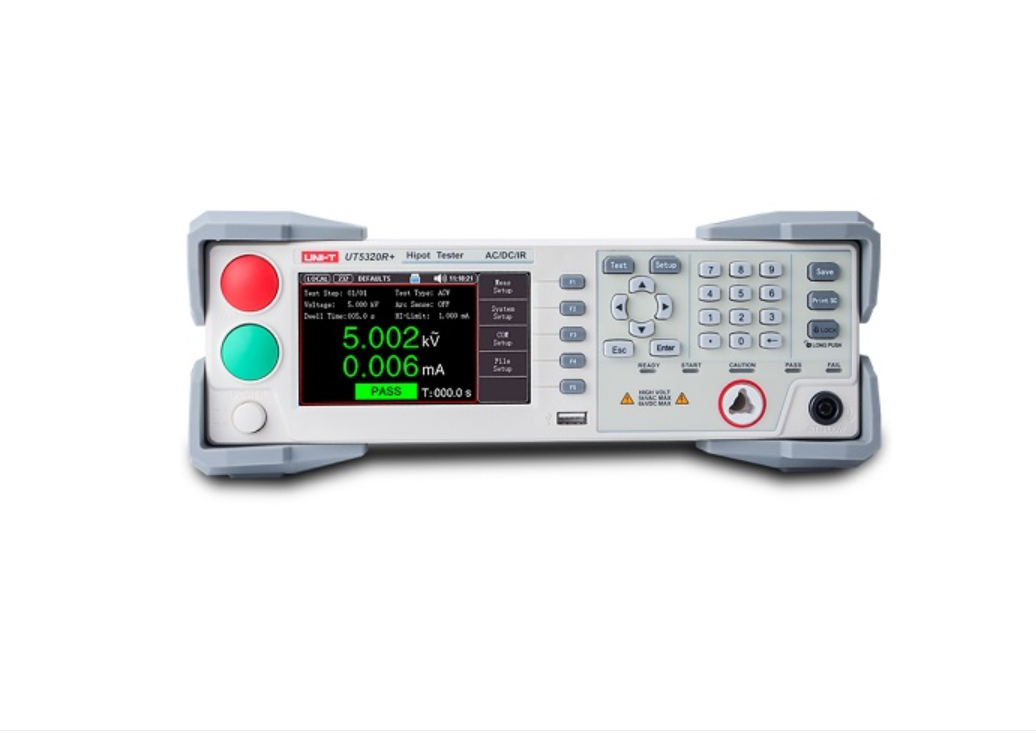

Uni-t UT5320R+ AC/DC/IR Programlanabilir Hipot Test Cihazı (10 mA), Tek Kanal

Uni-t UT5320R+ AC/DC/IR Programlanabilir Hipot Test Cihazı (10 mA), Tek Kanal

UT5320R+, AC ve DC dayanım gerilimi (hipot) ile izolasyon direnci (IR) testlerini tek cihazda sunan, tek kanallı ve programlanabilir bir güvenlik test cihazıdır. Üretim, kalite kontrol ve Ar-Ge uygulamalarında yüksek doğruluk ve kararlı performans gerektiren testler için tasarlanmıştır.

Özellikler

• Kanal Sayısı: 1
• AC Dayanım Gerilimi Aralığı: 0.050 kV ~ 5.000 kV
• AC Dalga Şekli: Sinüs
• AC Distorsiyon: < %3
• AC Çalışma Frekansı: 50 / 60 Hz
• AC Frekans Doğruluğu: ±%1
• AC Çıkış Gücü: 100 VA (5.000 kV / 20 mA)
• AC Voltaj Regülasyonu: ±( %1.0 + 50 V ) (nominal güçte)
• DC Dayanım Gerilimi Aralığı: 0.050 kV ~ 6.000 kV
• DC Kaynak Frekansı: 600 Hz
• DC Çıkış Gücü: 60 VA (6.000 kV / 10 mA)
• DC Voltaj Regülasyonu: ±( %1.0 + 100 V ) (nominal güçte)
• Voltaj Çözünürlüğü: 1 V
• Voltaj Çıkış Doğruluğu: ±( %1.0 ayarlanan değer + 5 V ) (yük yok)
• Voltaj Test Doğruluğu: ±( %1.0 okuma + 5 V )

İzolasyon Direnci (IR) Özellikleri

• Maksimum Çıkış Akımı: 10 mA
• Maksimum Çıkış Gücü: 25 VA (2500 V / 10 mA)
• Anlık Kısa Devre Akımı: > 20 mA (ayar gerilimi ≥ 500 V)
• Yük Regülasyonu: ≤ %1 (nominal güçte)
• Ripple (1 kV): ≤ %3 (yük yok)
• Deşarj Fonksiyonu: Test sonrası otomatik deşarj

İzolasyon Direnci Ölçüm Aralığı

• Direnç Ölçüm Aralığı: 0.1 MΩ ~ 10 GΩ
• Direnç Gösterim Aralıkları (1000 V):
  • 10 mA: 0.1 MΩ ~ 0.5 MΩ
  • 2 mA: 0.5 MΩ ~ 5 MΩ
  • 200 µA: 5 MΩ ~ 50 MΩ
  • 20 µA: 50 MΩ ~ 500 MΩ
  • 2 µA: 500 MΩ ~ 10 GΩ
• Direnç Ölçüm Doğruluğu:
  • ≤ 500 V, 1 MΩ ~ 1 GΩ: ±( %5 okuma + 5 digit )
  • ≤ 500 V, 1 GΩ ~ 10 GΩ: ±( %10 okuma + 5 digit )
  • ≤ 500 V, 0.1 MΩ ~ 1 GΩ: ±( %10 okuma + 5 digit )
  • 1 GΩ ~ 10 GΩ: Referans amaçlı, doğruluk garantisi yoktur

Kullanım Alanları

• Elektrikli ev aletleri güvenlik testleri
• Transformatör ve güç kaynağı testleri
• Endüstriyel elektrik ekipmanları
• Kablo, motor ve izolasyon testleri
• Üretim hattı kalite kontrol uygulamaları

Açıklama: UT5320R+ AC/DC/IR Programlanabilir Hipot Test Cihazı, 10 mA’e kadar izolasyon akımı, yüksek çıkış gücü ve otomatik deşarj fonksiyonu ile güvenlik testlerinde üst düzey performans sunar. Tek kanallı yapısı, yüksek doğruluk değerleri ve endüstriyel kullanıma uygun tasarımı sayesinde profesyonel test ve kalite kontrol süreçleri için ideal bir çözümdür.
