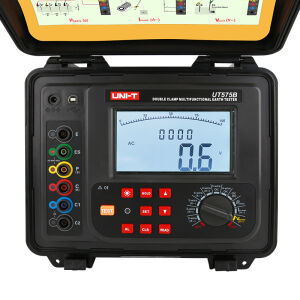

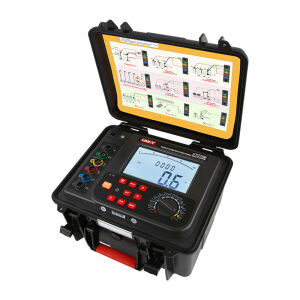

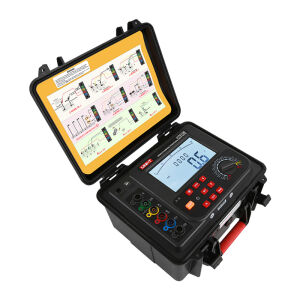

UNI-T UT575B Çift Pensli Çok Fonksiyonlu Topraklama Direnci Test Cihazı
UNI-T UT575B Çift Pensli Çok Fonksiyonlu Topraklama Direnci Test Cihazı
UNI-T UT575B, elektrik tesisleri ve profesyonel saha uygulamalarında topraklama sistemlerinin kapsamlı şekilde kontrol edilmesi için geliştirilmiş çift pensli çok fonksiyonlu topraklama direnci test cihazıdır. Gelişmiş dijital ölçüm teknolojisi sayesinde klasik 2, 3 ve 4 telli topraklama ölçümlerinin yanı sıra selektif ve çift pensli ölçüm yöntemlerini de destekler.
Elektrik dağıtım sistemleri, enerji tesisleri, telekomünikasyon altyapıları, endüstriyel tesisler ve yapı uygulamalarında topraklama performansının değerlendirilmesine yardımcı olan UT575B; topraklama direnci, toprak özdirenci, AC toprak gerilimi ve AC toprak akımı gibi önemli parametrelerin tek cihaz üzerinden ölçülmesini sağlar.
Geniş ölçüm aralıkları, otomatik frekans seçimi, 2000 ölçüm kaydı kapasitesi, USB bağlantısı ve Bluetooth desteği sayesinde özellikle profesyonel bakım, devreye alma ve periyodik kontrol uygulamaları için gelişmiş bir çözüm sunar.
UNI-T UT575B'nin Öne Çıkan Özellikleri
- 2, 3 ve 4 telli topraklama direnci ölçümü: 0.00 Ω – 300.00 kΩ
- Selektif topraklama direnci ölçümü: 0.00 Ω – 3000 Ω
- Çift pens yöntemiyle ölçüm: 0.01 Ω – 100 Ω
- Toprak özdirenci ölçümü: 0.00 Ωm – 9000 kΩm
- AC toprak gerilimi ölçümü: 0.0 V – 100.0 V
- AC toprak akımı ölçümü: 0.00 mA – 600.0 A
- Otomatik test frekansı: 128 Hz / 111 Hz / 105 Hz / 94 Hz
- Geniş pens açıklığı: 70 mm'ye kadar
- 2000 adet ölçüm kaydı
- USB bağlantısı ile PC yazılımı üzerinden veri analizi
- Bluetooth desteği
- Sesli alarm fonksiyonu
- LCD ekran arka aydınlatması
- Data Hold veri tutma fonksiyonu
- Otomatik kapanma
- Düşük pil göstergesi
- Ölçüm aralığı aşım göstergesi
Çoklu Topraklama Ölçüm Yöntemleri
UT575B, farklı tesis ve saha koşullarına uyum sağlayabilmek amacıyla birden fazla ölçüm yöntemini destekler. 2 telli, 3 telli ve 4 telli ölçüm seçenekleriyle klasik topraklama direnci kontrolleri gerçekleştirilebilir. 2/3/4 telli ölçümlerde cihazın maksimum topraklama direnci ölçüm kapasitesi 300.00 kΩ seviyesine ulaşır.
Selektif ölçüm yöntemi, paralel bağlı topraklama sistemlerinde belirli bir topraklama elektrodunun veya iletkeninin diğer bağlantıları tamamen ayırmadan değerlendirilmesine yardımcı olur. UT575B bu yöntemde 3000 Ω'a kadar topraklama direnci ölçümü gerçekleştirebilir.
Çift pens yöntemi ise uygun kapalı topraklama sistemlerinde yardımcı topraklama kazıkları kullanmadan ölçüm yapılabilmesine olanak sağlayan önemli fonksiyonlardan biridir. Bu yöntemde ölçüm aralığı 0.01 Ω ile 100 Ω arasındadır.
Topraklama Direnci Ölçümü
Topraklama sistemlerinde düşük ve kararlı bir direnç değeri, elektriksel güvenliğin sağlanması açısından kritik öneme sahiptir. UNI-T UT575B, farklı ölçüm teknikleri sayesinde yeni kurulan sistemlerin devreye alınmasında, mevcut tesislerin periyodik kontrolünde ve olası topraklama problemlerinin araştırılmasında kullanılabilir.
Cihazın geniş ölçüm kapasitesi; enerji tesislerinden endüstriyel panolara, bina topraklama sistemlerinden telekomünikasyon altyapılarına kadar farklı uygulamalarda kullanım avantajı sağlar.
Toprak Özdirenci Ölçümü
UT575B yalnızca mevcut topraklama elektrotlarının direncini ölçmekle kalmaz, aynı zamanda toprak özdirenci ölçümü de gerçekleştirebilir. Toprak özdirenci, özellikle yeni bir topraklama sistemi tasarlanırken uygun elektrot konumunun ve topraklama yapısının belirlenmesinde önemli bir parametredir.
Cihaz 0.00 Ωm ile 9000 kΩm arasında toprak özdirenci ölçümü gerçekleştirebilir. Bu geniş ölçüm kapasitesi farklı zemin koşullarının değerlendirilmesine yardımcı olur.
AC Toprak Gerilimi Ölçümü
Topraklama sistemi üzerinde istenmeyen bir gerilim bulunması ölçüm sonuçlarını etkileyebileceği gibi tesis güvenliği açısından da değerlendirilmesi gereken bir durumdur. UT575B, 0.0 V ile 100.0 V AC arasında toprak gerilimini otomatik aralıkta ölçebilir.
Bu özellik sayesinde kullanıcı, topraklama direnci testine ek olarak sistem üzerindeki AC gerilim seviyesini de aynı cihaz üzerinden kontrol edebilir.
600 A AC Toprak Akımı Ölçümü
UT575B, topraklama hatlarında bulunan AC akımın kontrol edilmesi için 0.00 mA ile 600.0 A arasında geniş bir ölçüm aralığı sunar. Otomatik ölçüm aralığı sayesinde düşük seviyeli kaçak akımlardan yüksek akım değerlerine kadar farklı saha koşullarında kullanım kolaylığı sağlar.
Bu özellik özellikle enerji dağıtım sistemleri, endüstriyel tesisler ve çoklu topraklama noktalarının bulunduğu uygulamalarda toprak hattından geçen akımın incelenmesine yardımcı olur.
Otomatik Frekans Seçimi ve Güçlü Parazit Önleme
Elektrik tesislerinde bulunan elektromanyetik parazitler, topraklama direnci ölçümlerinin doğruluğunu olumsuz etkileyebilir. UNI-T UT575B, 128 Hz, 111 Hz, 105 Hz ve 94 Hz test frekanslarını destekleyen otomatik frekans seçimi özelliğine sahiptir.
AFC otomatik frekans yapısı sayesinde cihaz, saha koşullarına göre uygun test frekansını kullanarak parazit etkisinin azaltılmasına ve daha kararlı ölçüm sonuçlarının elde edilmesine yardımcı olur.

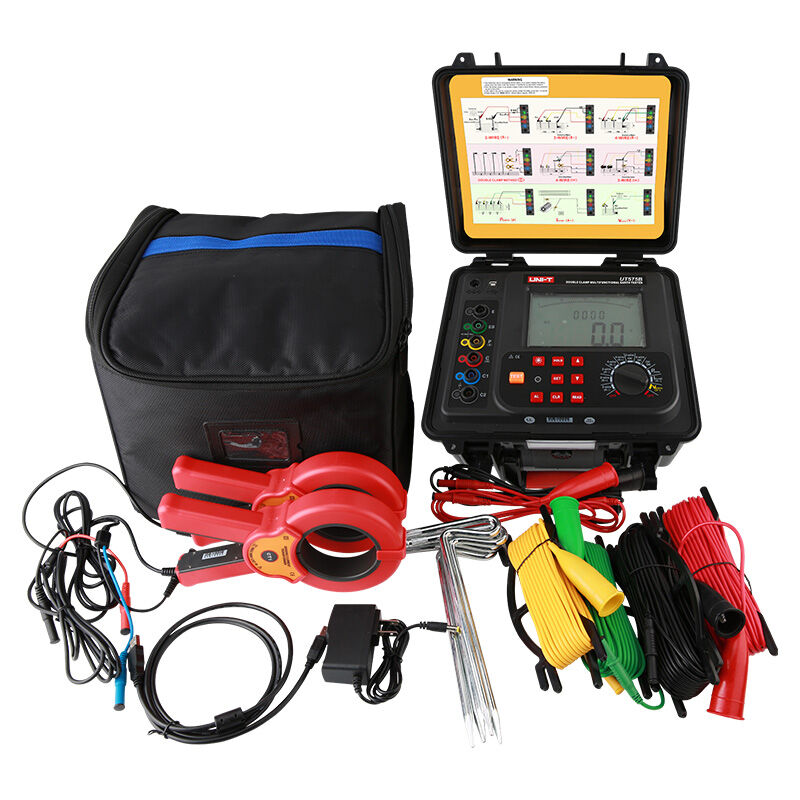

70 mm Geniş Pens Açıklığı
UT575B ile kullanılan geniş çaplı akım pensi 70 mm'ye kadar çene açıklığı sunar. Böylece kalın topraklama iletkenleri, bara bağlantıları ve büyük çaplı iletkenlerin bulunduğu endüstriyel sistemlerde ölçüm yapılması kolaylaşır.
2000 Kayıt Hafızası ve Veri Yönetimi
Yoğun saha çalışmalarında ölçüm sonuçlarının kayıt altına alınması ve daha sonra incelenmesi önemli bir avantajdır. UT575B, cihaz içerisinde 2000 ölçüm verisine kadar kayıt saklayabilir.
USB bağlantısı üzerinden bilgisayara bağlanabilen cihaz, uyumlu PC yazılımı aracılığıyla ölçüm verilerinin analiz edilmesine yardımcı olur. Bluetooth desteği de saha çalışmalarında veri yönetimi açısından ek kullanım kolaylığı sağlar.
Teknik Özellikler
Marka: UNI-T
Model: UT575B
Ürün Tipi: Çift Pensli Çok Fonksiyonlu Topraklama Direnci Test Cihazı
2/3/4 Telli Topraklama Direnci: 0.00 Ω – 300.00 kΩ
Selektif Topraklama Direnci: 0.00 Ω – 3000 Ω
Çift Pens Topraklama Direnci: 0.01 Ω – 100 Ω
Toprak Özdirenci: 0.00 Ωm – 9000 kΩm
AC Toprak Gerilimi: 0.0 V – 100.0 V
AC Toprak Akımı: 0.00 mA – 600.0 A
Test Frekansı: 128 Hz / 111 Hz / 105 Hz / 94 Hz (AFC Otomatik)
Kısa Devre Test Akımı: Maksimum AC 250 mA
Açık Devre Test Gerilimi: Maksimum AC 40 V
Gerilim ve Akım Aralık Seçimi: Otomatik
Pens Çene Açıklığı: 70 mm'ye kadar
Veri Hafızası: 2000 kayıt
PC Bağlantısı: USB
Kablosuz Bağlantı: Bluetooth
Data Hold: Var
LCD Arka Aydınlatma: Var
Sesli Alarm: Var
Otomatik Kapanma: Var
Düşük Pil Göstergesi: Var
Ölçüm Aralığı Aşım Göstergesi: Var
Kullanım Alanları
UNI-T UT575B; elektrik dağıtım sistemleri, enerji üretim tesisleri, endüstriyel tesisler, fabrikalar, telekomünikasyon sistemleri, bina elektrik tesisatları, pano ve şalt sistemleri, yıldırımdan korunma sistemleri, bakım-onarım ekipleri ve profesyonel elektrik ölçüm uygulamalarında kullanılmak üzere tasarlanmıştır.
Yeni tesislerin devreye alınması, mevcut topraklama sistemlerinin periyodik kontrolü, topraklama elektrotlarının değerlendirilmesi, toprak özdirencinin belirlenmesi ve bakım çalışmalarında oluşabilecek problemlerin araştırılması için kapsamlı bir ölçüm çözümüdür.
Neden UNI-T UT575B?
UNI-T UT575B, standart bir topraklama direnci ölçüm cihazının ötesinde; klasik telli ölçüm, selektif ölçüm ve çift pens ölçüm tekniklerini tek platformda bir araya getiren profesyonel bir test cihazıdır. Topraklama direncine ek olarak toprak özdirenci, AC toprak gerilimi ve 600 A'a kadar AC toprak akımı ölçebilmesi, cihazın farklı saha çalışmalarında kullanılmasını sağlar.
Geniş pens açıklığı, otomatik frekans seçimi, 2000 kayıt hafızası, USB üzerinden bilgisayar bağlantısı, Bluetooth desteği ve gelişmiş veri yönetimi özellikleriyle UT575B; elektrik mühendisleri, bakım teknisyenleri, test ve devreye alma ekipleri ile profesyonel elektrik uygulamaları için kapsamlı bir topraklama test cihazı seçeneğidir.
