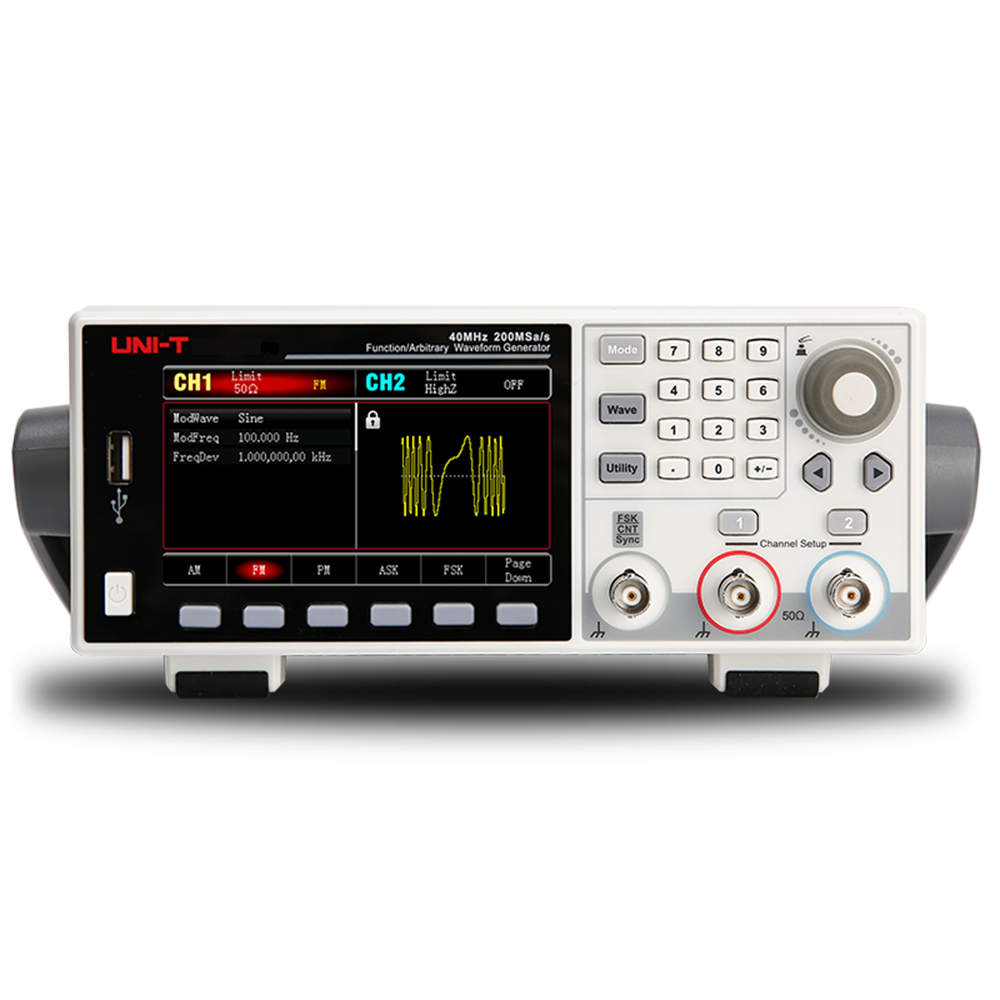

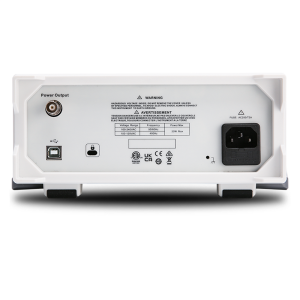

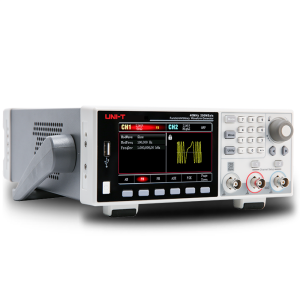

UNI-T UTG1022X-PA 20MHz 2 Kanal Fonksiyon Jeneratörü 200MSa/s 4W Güç Amplifikatörlü
UNI-T UTG1022X-PA, UTG1000X serisinin güç amplifikatörlü profesyonel dalga formu üreteci modelidir. 20MHz maksimum frekans, 200MSa/s örnekleme hızı ve 16-bit çözünürlük ile hassas sinyal üretimi sağlar. Dahili 4W güç amplifikatörü sayesinde özellikle yük sürme ve güç gerektiren test uygulamalarında üstün performans sunar. Laboratuvar, eğitim ve Ar-Ge çalışmalarında geniş kullanım alanına sahiptir. :contentReference[oaicite:0]{index=0}
Özellikler
- Model: UTG1022X-PA
- Ürün Tipi: Fonksiyon / Arbitrary Dalga Formu Üreteci
- Kanal Sayısı: 2 kanal
- Maksimum Çıkış Frekansı: 20 MHz (sinüs)
- Örnekleme Hızı: 200 MSa/s
- Dikey Çözünürlük: 16-bit
- Arbitrary Dalga: 200 dahili dalga + kullanıcı tanımlı
- Ekran: 4.3” TFT LCD (480x272)
- Maksimum Çıkış Genliği: 20 Vpp (High-Z)
- Kare Dalga Frekansı: 10 MHz’e kadar
- Dahili Güç Amplifikatörü: 4W (100 kHz’e kadar)
- DDS (Direct Digital Synthesizer) teknolojisi
- Frekans çözünürlüğü: 1 μHz
- Frekans sayacı: 100 mHz – 200 MHz
- USB Host ve USB Device bağlantı
- Kısa devre ve aşırı yük koruması
Kullanım Alanları
- Elektronik devre testleri
- Eğitim ve laboratuvar uygulamaları
- Ar-Ge geliştirme çalışmaları
- Gömülü sistem testleri
- Sinyal simülasyonu ve analiz
- Güç sürme gerektiren test uygulamaları
Avantajları
- 4W dahili güç amplifikatörü ile yüksek çıkış gücü
- 200MSa/s örnekleme ile hassas dalga üretimi
- 16-bit çözünürlük ile düşük distorsiyon
- Düşük jitter ve yüksek SNR performansı
- Çoklu modülasyon desteği (AM, FM, PM, ASK, FSK, PSK, PWM)
- Frekans sweep ve burst modları
- 200 hazır dalga ve özel dalga üretimi
- USB bağlantı ile kolay veri aktarımı
- Kompakt masa tipi tasarım
Fonksiyonlar
- Dalga Türleri: Sinüs, kare, ramp, darbe, gürültü, DC, arbitrary
- Modülasyon: AM, FM, PM, ASK, FSK, PSK, PWM
- Frekans tarama: Lineer ve logaritmik sweep
- Burst modu: N-cycle, gated, sürekli
- Harici ve dahili tetikleme seçenekleri
- Arbitrary dalga oluşturma (PC yazılım ile)
Açıklama: UNI-T UTG1022X-PA dalga formu üreteci, kompakt yapısı, güçlü çıkış kapasitesi ve gelişmiş sinyal üretim özellikleri ile profesyonel test ortamları için ideal bir çözümdür. Dahili güç amplifikatörü sayesinde standart fonksiyon jeneratörlerine göre daha geniş uygulama alanı sunar ve yüksek doğrulukla güvenilir sonuçlar sağlar.
