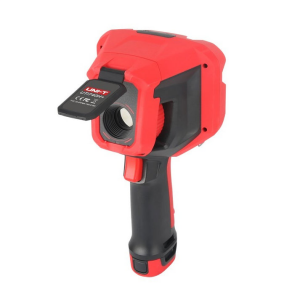

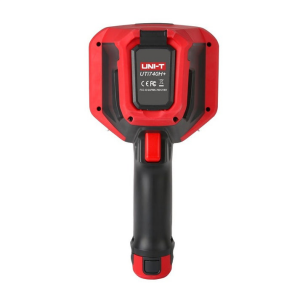

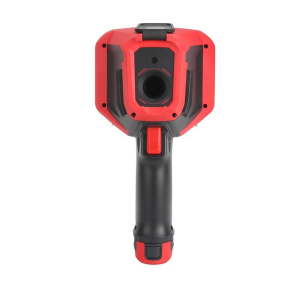

UNI-T UTi740H+ 400×300 Profesyonel Termal Kamera IP54

UNI-T UTi740H+ 400×300 Profesyonel Termal Kamera IP54

UNI-T UTi740H+, endüstriyel bakım, elektrik tesisatları, enerji sistemleri, mekanik ekipmanlar ve bina denetimleri için geliştirilmiş profesyonel sınıf bir termal kamera modelidir. 400×300 piksel kızılötesi dedektörü, yüksek termal hassasiyeti, manuel odaklama sistemi ve gelişmiş analiz fonksiyonları sayesinde sıcaklık farklılıklarının ayrıntılı şekilde görüntülenmesine ve analiz edilmesine yardımcı olur.

UTi740H+, -20°C ile 650°C arasındaki geniş sıcaklık ölçüm aralığıyla elektrik panolarından motor ve pompalara, HVAC sistemlerinden enerji dağıtım ekipmanlarına kadar çok farklı uygulamalarda kullanılabilir. Super Resolution teknolojisi ile kaydedilen termal görüntüler 800×600 piksele kadar yükseltilerek raporlama ve detay inceleme işlemlerinde daha yüksek görüntü netliği sağlar.

UNI-T UTi740H+ Teknik Özellikleri

• Kızılötesi çözünürlük: 400×300 piksel
• Super Resolution: 800×600 piksel
• Sıcaklık ölçüm aralığı: -20°C ile 650°C
• Termal hassasiyet (NETD): <35 mK
• Görüş alanı (FOV): 29° × 21,5°
• Uzaysal çözünürlük (IFOV): 1,26 mrad
• Dedektör tipi: UFPA vanadyum oksit
• Dedektör piksel aralığı: 12 µm
• Spektral aralık: 8 - 14 µm
• Odaklama: Manuel odaklama
• Odak uzaklığı: 9,5 mm
• Kare hızı: ≤30 Hz
• Dijital yakınlaştırma: 1X - 6X
• Ekran: 4,3 inç LCD dokunmatik ekran
• Ekran çözünürlüğü: 800×480 piksel
• Dijital kamera: 5 MP
• Bağlantı: Wi-Fi ve USB Type-C
• Koruma sınıfı: IP54
• Düşme dayanımı: 2 metre
• Batarya: Çıkarılabilir 5200 mAh Li-ion batarya
• Batarya çalışma süresi: Wi-Fi kapalıyken yaklaşık 4 saat
• Boyutlar: 270 × 130 × 110 mm
• Ağırlık: Yaklaşık 750 g

Sıcaklık Ölçüm Doğruluğu

• 0°C ile 650°C: ±1,5°C veya ±%1,5; hangisi daha büyükse
• -10°C ile 0°C: ±2°C veya ±%2; hangisi daha büyükse

Yüksek ölçüm doğruluğu ve <35 mK termal hassasiyet değeri sayesinde UTi740H+, yüzeyler arasındaki küçük sıcaklık farklarının tespit edilmesine yardımcı olur. Bu özellik özellikle elektriksel bağlantılardaki aşırı ısınma, mekanik ekipmanlardaki sürtünme kaynaklı sıcaklık artışı ve yalıtım problemlerinin incelenmesinde önemlidir.

400×300 IR Çözünürlük ve 800×600 Super Resolution

UNI-T UTi740H+, doğal olarak 400×300 piksel kızılötesi çözünürlüğe sahiptir. Bu çözünürlük toplam 120.000 termal ölçüm noktasının görüntülenmesini sağlayarak küçük sıcaklık farklılıklarının ve lokal sıcak noktaların daha ayrıntılı şekilde incelenmesine imkan tanır.

Super Resolution özelliği aktif edildiğinde kaydedilen görüntüler 800×600 piksel seviyesine yükseltilebilir. Böylece bakım raporları, arıza kayıtları ve detaylı termal analiz çalışmalarında daha net görüntüler elde edilebilir.

Manuel Odaklama Sistemi

UTi740H+ üzerinde bulunan manuel odaklama sistemi, hem yakın hem de uzak mesafedeki hedeflerin daha net görüntülenmesine olanak tanır. Elektrik panosu içerisindeki küçük bağlantı noktalarının yanı sıra yüksek veya uzakta bulunan enerji ekipmanları da uygun odak ayarı yapılarak incelenebilir.

Doğru odaklama yalnızca görüntü netliğini artırmakla kalmaz, aynı zamanda küçük sıcak noktaların daha doğru şekilde değerlendirilmesine yardımcı olur.

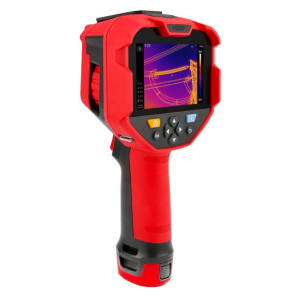

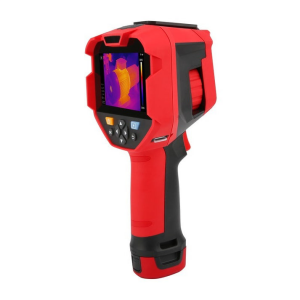

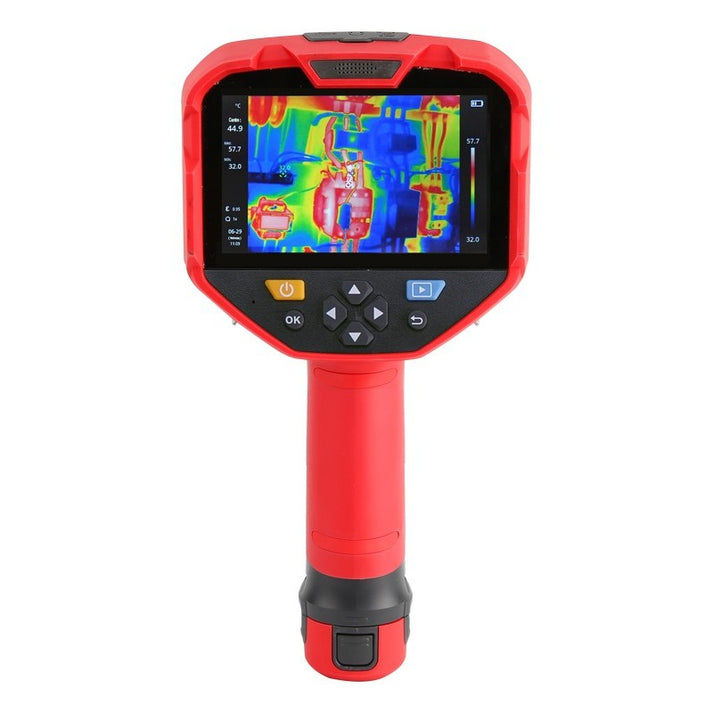

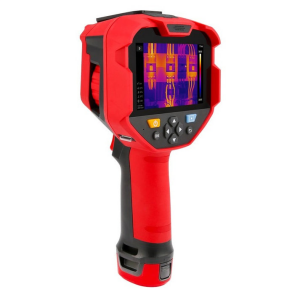

4,3 İnç Dokunmatik Ekran

Cihazda 800×480 piksel çözünürlüğe sahip 4,3 inç kapasitif dokunmatik ekran bulunur. Büyük ekran yapısı, termal görüntülerin sahada rahatlıkla değerlendirilmesini ve ölçüm fonksiyonlarının hızlı şekilde kontrol edilmesini sağlar.

Dokunmatik ekran üzerinden ölçüm noktaları, analiz alanları, görüntü modları, renk paletleri ve diğer termal analiz ayarlarına erişilebilir.

Gelişmiş Sıcaklık Analiz Fonksiyonları

UNI-T UTi740H+, kapsamlı sıcaklık analizi için aynı görüntü üzerinde çok sayıda ölçüm alanının kullanılmasına imkan tanır.

• 16 nokta sıcaklık analizi
• 16 çizgi analizi
• 16 dikdörtgen alan analizi
• 16 dairesel alan analizi
• En yüksek sıcaklık takibi
• En düşük sıcaklık takibi
• Yüksek ve düşük sıcaklık alarmı
• İzoterm analizi

Bu gelişmiş analiz araçları sayesinde bir elektrik panosundaki farklı bağlantı terminalleri, motor yüzeyleri veya mekanik parçalar aynı termal görüntü içerisinde karşılaştırılabilir.

Termal Görüntü Modları

UTi740H+, farklı inceleme ihtiyaçlarına uyum sağlayabilmek için birden fazla görüntüleme modu sunar:

• Termal görüntü: Yalnızca kızılötesi termal görüntünün gösterilmesini sağlar.
• Görsel görüntü: Dahili 5 MP dijital kamera görüntüsünü gösterir.
• T-Mix Fusion: Termal ve görünür görüntüyü birleştirerek sıcaklık probleminin fiziksel konumunun daha kolay belirlenmesini sağlar.
• PIP: Termal görüntünün görünür görüntü üzerinde pencere şeklinde görüntülenmesine olanak tanır.

T-Mix Görüntü Birleştirme Teknolojisi

T-Mix Fusion özelliği, 5 MP görünür ışık kamerasından alınan görüntü ile termal görüntüyü bir araya getirir. Böylece tespit edilen sıcak veya soğuk bölgenin hangi terminale, kabloya, motora, rulmana, boruya veya ekipmana ait olduğu daha kolay anlaşılabilir.

Bu özellik özellikle bakım raporlarının hazırlanmasında ve tespit edilen arızanın konumunun teknik personele aktarılmasında önemli avantaj sağlar.

Radyometrik Fotoğraf ve Video Kaydı

UNI-T UTi740H+, termal ölçümlerin yalnızca görüntülenmesini değil, daha sonra analiz edilmek üzere kaydedilmesini de destekler. Termal görüntüler radyometrik JPEG formatında saklanabilir.

Cihaz ayrıca MP4 ve UIR formatlarında video kaydı yapabilir. UIR formatındaki radyometrik kayıtlar sıcaklık verilerini koruyarak kayıt sonrasında bilgisayar yazılımı üzerinden daha ayrıntılı analiz yapılmasına imkan tanır.

Wi-Fi ve PC / Mobil Uygulama Desteği

Dahili Wi-Fi bağlantısı sayesinde termal görüntüler uyumlu bilgisayar ve mobil uygulamalara aktarılabilir. Canlı görüntü aktarımı özelliği, ölçüm yapılan alanın uzaktan takip edilmesine ve termal görüntülerin farklı cihazlardan görüntülenmesine yardımcı olur.

PC ve mobil analiz yazılımı desteği sayesinde kaydedilen termal veriler üzerinde detaylı inceleme ve raporlama çalışmaları yapılabilir.

Sıcaklık Alarmı ve İzoterm Fonksiyonu

UTi740H+, belirlenen sıcaklık limitlerinin aşılması durumunda kullanıcıyı uyarmak için görsel ve sesli yüksek/düşük sıcaklık alarmı sunar. Bu özellik özellikle elektrik panoları, enerji dağıtım sistemleri ve sürekli sıcaklık kontrolü gerektiren ekipmanların incelenmesinde hızlı arıza tespitine yardımcı olur.

İzoterm fonksiyonu ise belirli sıcaklık aralıklarının termal görüntü üzerinde ön plana çıkarılmasını sağlayarak kritik sıcaklık bölgelerinin daha hızlı fark edilmesine imkan tanır.

Termal Renk Paletleri

Farklı termal uygulamalara uyum sağlayabilmek için cihazda çeşitli renk paletleri bulunur:

• White Hot
• Black Hot
• Red Hot
• Ironbow
• Rainbow HC
• Rainbow
• Lava

IP54 Koruma ve 2 Metre Düşme Dayanımı

Profesyonel saha kullanımı düşünülerek geliştirilen UNI-T UTi740H+, IP54 koruma sınıfına sahiptir. Sağlam gövde yapısı tozlu ve zorlu çalışma ortamlarında kullanımı destekler.

Cihazın 2 metreye kadar düşme dayanımı, elektrik bakım ekipleri, endüstriyel teknik servisler ve saha personeli için ilave dayanıklılık sağlar.

UNI-T UTi740H+ Kullanım Alanları

• Elektrik panosu ve şalt ekipmanlarının termal kontrolü
• Sigorta, kontaktör ve bağlantı terminallerinin incelenmesi
• Kablo ve elektrik bağlantılarında aşırı ısınma tespiti
• Enerji dağıtım sistemlerinin termal denetimi
• Trafo ve güç ekipmanlarının kontrolü
• Motor, pompa, kompresör ve rulman kontrolleri
• HVAC, klima ve havalandırma sistemleri
• Bina ve tesislerde ısı kaybı incelemeleri
• Yalıtım ve izolasyon problemlerinin tespiti
• Mekanik bakım ve kestirimci bakım uygulamaları
• Endüstriyel üretim ve proses kontrolleri
• Ar-Ge, laboratuvar ve teknik servis uygulamaları

Çıkarılabilir 5200 mAh Batarya

UTi740H+, 5200 mAh kapasiteli çıkarılabilir Li-ion UT-M17 batarya ile çalışır. Wi-Fi bağlantısı kapalıyken yaklaşık 4 saate kadar çalışma süresi sunar. Bataryanın çıkarılabilir yapıda olması, yedek batarya kullanılan yoğun saha çalışmalarında cihazın kullanım süresinin uzatılmasına yardımcı olur.

Veri Depolama

Cihazda 32 GB dahili depolama alanı bulunur ve ayrıca 32 GB SD kart desteği sunulur. Yüksek kapasiteli depolama yapısı sayesinde çok sayıda termal görüntü, radyometrik veri ve video kaydı saklanabilir.

UNI-T UTi740H+ Neden Tercih Edilir?

UNI-T UTi740H+ profesyonel termal kamera; 400×300 IR çözünürlük, 800×600 Super Resolution, <35 mK termal hassasiyet, -20°C ile 650°C ölçüm aralığı, manuel odaklama, 4,3 inç dokunmatik ekran, Wi-Fi bağlantısı ve gelişmiş sıcaklık analiz fonksiyonlarını tek cihazda bir araya getirir.

Elektrik bakımından mekanik arıza tespitine, bina incelemelerinden enerji sistemlerine kadar geniş kullanım alanına sahip UTi740H+, sıcaklık kaynaklı problemlerin temassız olarak tespit edilmesi, kayıt altına alınması ve profesyonel şekilde analiz edilmesi için güçlü bir termal görüntüleme çözümüdür.

Kutu İçeriği

• UNI-T UTi740H+ profesyonel termal kamera
• UT-M17 5200 mAh çıkarılabilir Li-ion batarya
• USB Type-C kablo
• 32 GB SD kart
• Hızlı başlangıç kılavuzu
