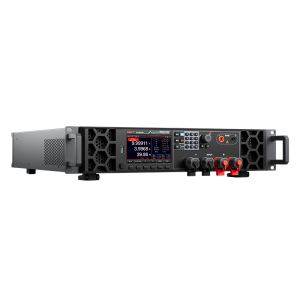

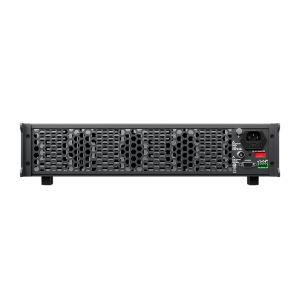

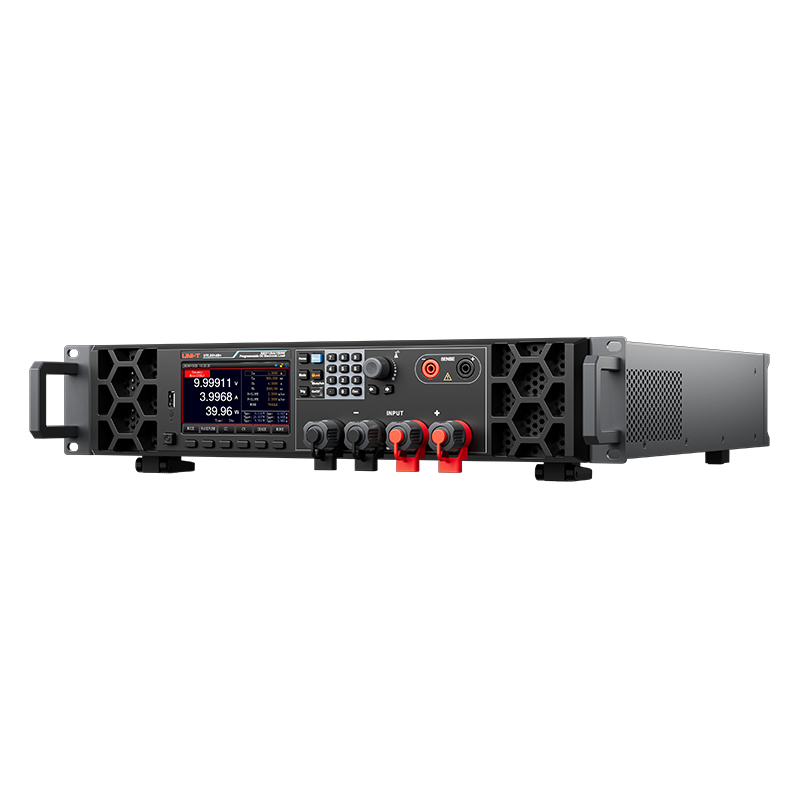

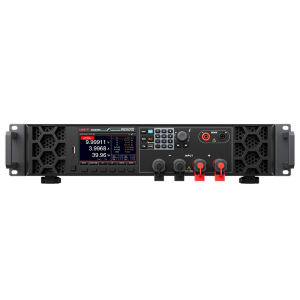

UNI-T UTL8516B+ 3000W 500V 240A DC Elektronik Yük
UNI-T UTL8516B+, yüksek gerilim ve yüksek güçlü DC sistemlerin test edilmesi için geliştirilmiş profesyonel bir programlanabilir DC elektronik yük cihazıdır. 500 V'a kadar giriş gerilimi, 240 A'a kadar akım kapasitesi ve 3000 W maksimum yük gücü sayesinde güç kaynakları, batarya sistemleri, DC-DC dönüştürücüler, güç elektroniği devreleri ve endüstriyel enerji sistemlerinin testlerinde kullanılabilir.
UTL8500X+ serisinin yüksek güçlü modellerinden biri olan UTL8516B+ elektronik yük, yüksek giriş gerilimi kapasitesini hızlı dinamik yük performansı ve gelişmiş programlanabilir test özellikleriyle bir araya getirir. 500 kHz'e kadar senkron örnekleme ve yüksek performanslı DSP işlem altyapısı sayesinde Ar-Ge, üretim, kalite kontrol ve otomatik test sistemlerinde kapsamlı ölçüm ve analiz imkânı sunar.
UNI-T UTL8516B+ Teknik Özellikleri
- Model: UTL8516B+
- Cihaz Tipi: Programlanabilir DC elektronik yük
- Maksimum Giriş Gerilimi: 500 V
- Maksimum Giriş Akımı: 240 A
- Maksimum Yük Gücü: 3000 W
- Gerilim Çözünürlüğü: 0,1 mV
- Akım Çözünürlüğü: 1 mA
- Maksimum Dinamik Frekans: 50 kHz
- Akım Değişim Hızı: 4,8 A/ms – 24 A/μs
- Senkron Örnekleme Hızı: 500 kHz'e kadar
- Kasa Boyutu: 4U
- Haberleşme Arayüzü: RS232
500V Yüksek Gerilim Test Kapasitesi
UNI-T UTL8516B+'ın öne çıkan özelliklerinden biri 500 V'a kadar DC giriş gerilimini desteklemesidir. Bu yüksek gerilim kapasitesi; yüksek voltajlı güç kaynakları, endüstriyel DC sistemler, enerji depolama çözümleri ve güç dönüştürücülerin test edilmesine olanak tanır.
240 A maksimum akım kapasitesi ve 3000 W maksimum güç değeriyle birlikte UTL8516B+, hem yüksek gerilim hem de yüksek güç gerektiren profesyonel test uygulamaları için güçlü bir elektronik yük çözümü sunar.
15 Farklı Test Modu
UTL8516B+, UTL8500X+ serisinin sunduğu 15 farklı test modunu destekler. Farklı çalışma koşullarının simüle edilebilmesi sayesinde güç kaynakları ve diğer DC enerji sistemleri çeşitli yük senaryoları altında ayrıntılı olarak test edilebilir.
Gelişmiş test modları, manuel ölçümlerin yanı sıra tekrarlanabilir ve programlanabilir test süreçlerinin oluşturulmasına yardımcı olur. Bu yapı özellikle Ar-Ge laboratuvarları ve üretim hattı kalite kontrol uygulamalarında avantaj sağlar.
Programlanabilir LIST Test Fonksiyonu
LIST programlanabilir otomatik test modu, farklı yük seviyelerinin ve çalışma koşullarının belirlenen bir sıra içerisinde otomatik olarak uygulanmasını sağlar. Düzenlenebilir çok modlu test listeleri sayesinde tekrarlanan test işlemleri daha hızlı, sistematik ve kontrollü şekilde gerçekleştirilebilir.
50kHz Dinamik Yük Testi
UNI-T UTL8516B+, 50 kHz'e kadar maksimum dinamik frekans desteğine sahiptir. Bu özellik, güç kaynaklarının hızlı ve ani yük değişimlerine verdiği tepkinin incelenmesini kolaylaştırır.
4,8 A/ms ile 24 A/μs arasındaki akım değişim hızı, özellikle yüksek güçlü sistemlerde geçici tepki, çıkış kararlılığı ve dinamik performans testlerinin gerçekleştirilmesine yardımcı olur.
500kHz'e Kadar Senkron Örnekleme
UTL8500X+ serisi, 500 kHz'e kadar senkron örnekleme özelliği ve yüksek performanslı DSP işlem yapısıyla hızlı ölçüm gerektiren test uygulamalarına uyum sağlar. Bu özellik, yük değişimleri sırasında elektriksel parametrelerin daha ayrıntılı şekilde analiz edilmesine yardımcı olur.
Ripple Ölçümü ve Dalga Formu Görüntüleme
Ripple ölçüm fonksiyonu, güç kaynaklarının DC çıkışında oluşabilecek dalgalanmaların değerlendirilmesine yardımcı olur. Dalga formu görüntüleme özelliği sayesinde test süreci daha kolay takip edilebilir ve yük değişimleri görsel olarak incelenebilir.
Bu fonksiyonlar özellikle güç kaynağı geliştirme, çıkış kararlılığı analizi ve kalite kontrol uygulamalarında kullanışlıdır.
Batarya Test Modu
UTL8516B+ batarya test modu, batarya ve enerji depolama sistemlerinin performansının değerlendirilmesi için kullanılabilir. Sistem, batarya ölçümlerinin gerçekleştirilmesinin yanı sıra şarj ve deşarj eğrilerinin kaydedilmesini de destekler.
Bu sayede bataryaların deşarj karakteristiği, kapasite davranışı ve farklı yük koşullarındaki performansı daha ayrıntılı olarak analiz edilebilir.
OCP ve OVP Koruma Testleri
UNI-T UTL8516B+, test edilen ürünlerin koruma özelliklerinin değerlendirilmesi için OCP ve OVP koruma testlerini destekler. Aşırı akım koruması (OCP) ve aşırı gerilim koruması (OVP) fonksiyonlarının çalışma davranışı ve tepki süresi test edilebilir.
Bu özellik, güç kaynaklarının ve güç elektroniği ürünlerinin güvenlik ve tasarım doğrulama süreçlerinde önemli avantaj sağlar.
Yük Etkisi Testi
Load Effect / yük etkisi testi, belirlenen parametrelere göre ölçümlerin otomatik olarak gerçekleştirilmesini ve test sonuçlarının değerlendirilmesini sağlar. Güç kaynağının farklı yük seviyelerinde çıkış değerlerini ne kadar kararlı tuttuğunun analiz edilmesine yardımcı olur.
3000W Yüksek Güç Kapasitesi
3000 W maksimum yük gücü sayesinde UTL8516B+, yüksek güçlü güç kaynakları ve enerji sistemlerinin test edilmesine uygundur. 500 V gerilim ve 240 A akım kapasitesiyle birlikte yüksek güçlü endüstriyel uygulamalarda geniş bir çalışma alanı sunar.
RS232 Haberleşme Desteği
RS232 haberleşme arayüzü, UTL8516B+'ın bilgisayar kontrollü ölçüm sistemleri ve otomatik test altyapılarına entegre edilmesini kolaylaştırır. Programlanabilir çalışma yapısı sayesinde tekrarlanabilir test senaryoları oluşturularak üretim ve laboratuvar süreçlerinde verimlilik artırılabilir.
UNI-T UTL8516B+ Kullanım Alanları
- Yüksek gerilimli DC güç kaynaklarının testleri
- Yüksek güçlü güç kaynağı performans testleri
- Batarya ve akü deşarj testleri
- Enerji depolama sistemi testleri
- DC-DC dönüştürücü testleri
- Güç elektroniği Ar-Ge çalışmaları
- Endüstriyel güç modülü testleri
- Üretim hattı kalite kontrol uygulamaları
- Dinamik yük ve geçici tepki testleri
- OCP ve OVP koruma testleri
- Ripple ve çıkış kararlılığı ölçümleri
- Otomatik test sistemi uygulamaları
- Laboratuvar ve eğitim uygulamaları
UNI-T UTL8516B+ Avantajları
- 500 V'a kadar yüksek DC giriş gerilimini destekler.
- 240 A'a kadar yüksek akım kapasitesi sunar.
- 3000 W maksimum yük gücüne sahiptir.
- 50 kHz'e kadar dinamik test frekansını destekler.
- 500 kHz'e kadar senkron örnekleme özelliği sunar.
- 15 farklı test modu sayesinde farklı uygulamalara uyum sağlar.
- Programlanabilir LIST modu ile otomatik test senaryoları oluşturulabilir.
- Batarya şarj ve deşarj eğrilerinin kaydedilmesini destekler.
- Ripple ölçümü ve dalga formu görüntüleme özellikleri sunar.
- OCP ve OVP koruma testlerini destekler.
- RS232 bağlantısı sayesinde otomatik test sistemlerine entegre edilebilir.
Yüksek Gerilim ve Yüksek Güç Testleri İçin Profesyonel Elektronik Yük
UNI-T UTL8516B+ 3000W programlanabilir DC elektronik yük; 500 V maksimum gerilim, 240 A maksimum akım ve 3000 W güç kapasitesiyle yüksek gerilimli ve yüksek güçlü DC sistemlerin test edilmesine yönelik profesyonel bir çözümdür. Gelişmiş dinamik test fonksiyonları, batarya testi, ripple ölçümü, LIST programlama, koruma testleri ve bilgisayar bağlantısı özellikleri sayesinde Ar-Ge, üretim ve kalite kontrol süreçlerinde kapsamlı kullanım imkânı sunar.
