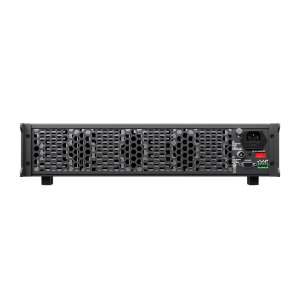

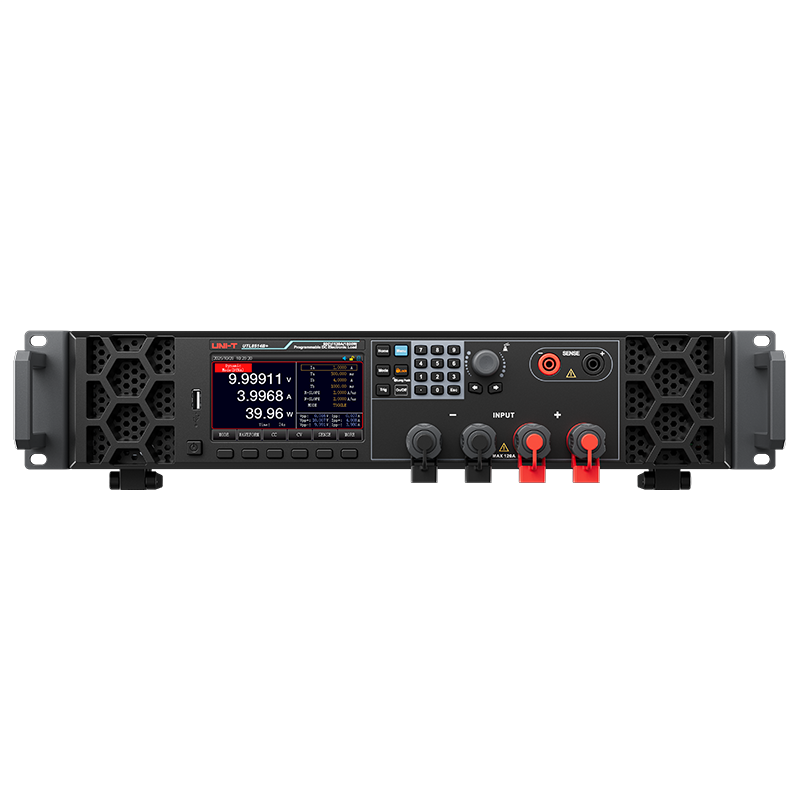

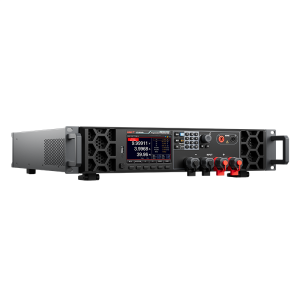

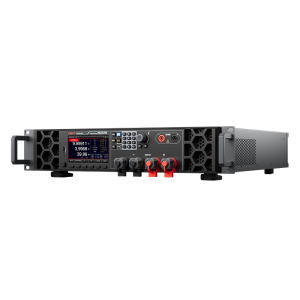

UNI-T UTL8516C+ 3000W 150V 240A DC Elektronik Yük
UNI-T UTL8516C+, güç kaynakları, bataryalar, DC güç sistemleri ve yüksek akım çıkışına sahip elektronik cihazların test edilmesi için geliştirilmiş profesyonel bir programlanabilir DC elektronik yük cihazıdır. 150 V'a kadar giriş gerilimi, 240 A'a kadar akım kapasitesi ve 3000 W maksimum yük gücü sayesinde yüksek güçlü Ar-Ge, üretim, kalite kontrol ve laboratuvar uygulamalarında kullanılabilir.
UTL8500X+ serisinin yüksek performanslı modellerinden biri olan UTL8516C+ elektronik yük, yüksek akım kapasitesini hızlı dinamik tepki ve gelişmiş test fonksiyonlarıyla bir araya getirir. 500 kHz'e kadar senkron örnekleme ve yüksek performanslı DSP işlem yapısı, güç kaynağının farklı yük koşullarındaki davranışının ayrıntılı şekilde incelenmesine yardımcı olur.
UNI-T UTL8516C+ Teknik Özellikleri
- Model: UTL8516C+
- Cihaz Tipi: Programlanabilir DC elektronik yük
- Maksimum Giriş Gerilimi: 150 V
- Maksimum Giriş Akımı: 240 A
- Maksimum Yük Gücü: 3000 W
- Gerilim Çözünürlüğü: 0,1 mV
- Akım Çözünürlüğü: 1 mA
- Maksimum Dinamik Frekans: 50 kHz
- Akım Değişim Hızı: 4,8 A/ms – 24 A/μs
- Senkron Örnekleme Hızı: 500 kHz'e kadar
- Kasa Boyutu: 4U
- Haberleşme Arayüzü: RS232
Gelişmiş Programlanabilir Test Fonksiyonları
UNI-T UTL8516C+, farklı güç elektroniği uygulamalarına uyum sağlayabilmek amacıyla UTL8500X+ serisinin sunduğu 15 farklı test modunu destekler. Programlanabilir test altyapısı sayesinde manuel testlerin yanı sıra tekrarlanabilir ve otomatik test senaryoları oluşturulabilir.
LIST programlanabilir otomatik test modu, farklı yük koşullarının belirlenen sıra ve parametrelerle uygulanmasını sağlar. Düzenlenebilir çok modlu test listeleri sayesinde uzun süreli veya tekrarlı test süreçleri daha sistematik şekilde gerçekleştirilebilir.
Dinamik Yük Testi ve 50 kHz Frekans
UTL8516C+, 50 kHz'e kadar maksimum dinamik frekans desteği sayesinde güç kaynaklarının ani yük değişimlerine verdiği tepkinin incelenmesine olanak tanır. 4,8 A/ms ile 24 A/μs arasında belirtilen akım değişim hızı, özellikle yüksek akımlı güç sistemlerinde dinamik performans testleri için önemli avantaj sağlar.
Bu özellik; anahtarlamalı güç kaynakları, yüksek güçlü DC kaynaklar, güç dönüştürücüler ve benzeri sistemlerin geçici yük değişimlerindeki kararlılığının değerlendirilmesini kolaylaştırır.
Ripple Ölçümü ve Dalga Formu Görüntüleme
UTL8500X+ serisinin ripple ölçüm fonksiyonu, güç kaynaklarının çıkışındaki dalgalanma bileşenlerinin değerlendirilmesine yardımcı olur. Dalga formu görüntüleme özelliği ise test sürecinin ve yük değişimlerinin daha kolay gözlemlenmesini sağlayarak güç kaynağı analizlerini daha anlaşılır hale getirir.
Batarya Test Modu
Batarya test modu sayesinde akü ve batarya sistemlerinin deşarj performansı incelenebilir. Sistem, batarya ölçümlerinin gerçekleştirilmesinin yanı sıra şarj ve deşarj eğrilerinin kaydedilmesine yardımcı olarak batarya karakteristiğinin ayrıntılı biçimde değerlendirilmesini sağlar.
Bu özellik; batarya paketleri, enerji depolama sistemleri, endüstriyel aküler ve farklı DC enerji kaynaklarının geliştirme ve kalite kontrol süreçlerinde kullanılabilir.
OCP ve OVP Koruma Testleri
UNI-T UTL8516C+, test edilen güç kaynağının koruma sistemlerini değerlendirmek amacıyla OCP ve OVP koruma testlerini destekler. Aşırı akım koruması (OCP) ve aşırı gerilim koruması (OVP) fonksiyonlarının devreye girme davranışı ve tepki süresi analiz edilerek ürün güvenliği ve tasarım performansı kontrol edilebilir.
Yük Etkisi Testi
Load Effect / yük etkisi testi, belirlenen değerlere göre ölçümlerin otomatik olarak gerçekleştirilmesini ve test sonuçlarının değerlendirilmesini sağlar. Böylece güç kaynağının farklı yük seviyelerinde çıkış kararlılığının incelenmesi kolaylaşır.
240A Yüksek Akım ve 3000W Güç Kapasitesi
UTL8516C+'ın öne çıkan özelliklerinden biri 240 A maksimum akım ve 3000 W maksimum güç kapasitesidir. Bu yüksek kapasite, standart laboratuvar tipi elektronik yüklerin yetersiz kaldığı yüksek güçlü DC sistemlerin test edilmesine imkân verir.
150 V gerilim aralığıyla birlikte yüksek akım kapasitesi özellikle düşük ve orta gerilimde yüksek güç sağlayan DC güç kaynakları, güç modülleri, batarya sistemleri ve endüstriyel enerji ekipmanlarının testlerinde avantaj sağlar.
RS232 Haberleşme Desteği
RS232 haberleşme arayüzü, UTL8516C+'ın bilgisayar kontrollü test sistemlerine ve otomatik test ekipmanı altyapılarına entegre edilmesini kolaylaştırır. Programlanabilir çalışma yapısı sayesinde üretim hatları, Ar-Ge laboratuvarları ve tekrarlanabilir kalite kontrol uygulamaları için uygun bir test platformu oluşturur.
UNI-T UTL8516C+ Kullanım Alanları
- DC güç kaynaklarının performans ve dayanıklılık testleri
- Yüksek akımlı güç kaynaklarının yük testleri
- Batarya ve akü deşarj testleri
- Enerji depolama sistemi testleri
- DC-DC dönüştürücü testleri
- Güç elektroniği Ar-Ge çalışmaları
- Endüstriyel güç modülü testleri
- Üretim hattı ve kalite kontrol testleri
- OCP ve OVP koruma fonksiyonu testleri
- Dinamik yük ve geçici tepki testleri
- Ripple ve güç kaynağı çıkış kararlılığı analizleri
- Otomatik test sistemi ve laboratuvar uygulamaları
UTL8516C+ Elektronik Yük Avantajları
- 150 V'a kadar DC giriş gerilimini destekler.
- 240 A'a kadar yüksek akım yükleme kapasitesi sunar.
- 3000 W maksimum güç kapasitesiyle yüksek güçlü uygulamalara uyum sağlar.
- 50 kHz'e kadar dinamik test frekansını destekler.
- 500 kHz'e kadar senkron örnekleme özelliğine sahiptir.
- 15 farklı test modu ile geniş uygulama esnekliği sağlar.
- Programlanabilir LIST modu ile otomatik test senaryoları oluşturulabilir.
- Batarya testlerinde şarj ve deşarj eğrilerinin izlenmesine yardımcı olur.
- Ripple ölçümü ve dalga formu görüntüleme özelliklerini destekler.
- OCP ve OVP koruma testlerinin gerçekleştirilmesine olanak tanır.
- RS232 bağlantısı sayesinde otomatik test sistemlerine entegre edilebilir.
Profesyonel Güç Elektroniği Testleri İçin Yüksek Kapasiteli Elektronik Yük
UNI-T UTL8516C+ 3000W DC elektronik yük; 150 V gerilim, 240 A akım, yüksek dinamik performans ve gelişmiş programlanabilir test özellikleriyle profesyonel güç elektroniği uygulamalarına yönelik kapsamlı bir test çözümüdür. Güç kaynaklarından batarya sistemlerine, DC dönüştürücülerden endüstriyel güç modüllerine kadar farklı cihazların geliştirme, doğrulama, üretim ve kalite kontrol süreçlerinde kullanılabilir.
