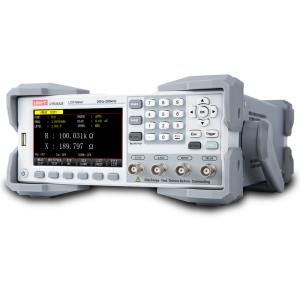

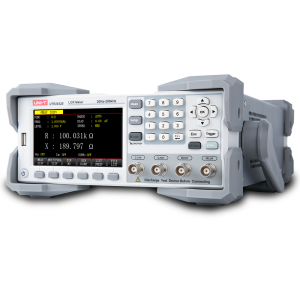

UNI-T UTR2832E Masa Tipi Dijital LCR Metre (200 kHz)
UNI-T UTR2832E LCR Dijital Köprü, elektronik bileşenlerin düşük frekanslı empedans parametrelerini yüksek hassasiyetle ölçmek için geliştirilmiş yeni nesil masa tipi bir test cihazıdır[cite: 1, 2]. Küçük boyutu, hafif gövdesi, estetik tasarımı ve kullanıcı dostu arayüzü ile yüksek maliyet performansını bir arada sunar[cite: 1, 2]. Üretim hattı kalite güvencesi (QA), gelen malzeme kontrolü (IQC), AR-GE laboratuvar ölçümleri ve otomatik üretim sistemlerinin yüksek kararlılık gerektiren ihtiyaçlarını eksiksiz karşılar[cite: 1, 2].
Gelişmiş Fonksiyonel Özellikler
- Çok Parametreli Eşzamanlı Gösterim: Aynı anda birden fazla ölçüm parametresini 4.3 inç ekranda görüntüleyebilir.
- LIST Tarama Testi (Sweep): Çoklu frekans ve çoklu seviyeli otomatik tarama testleri gerçekleştirmek için 201 noktaya kadar düzenlenebilir test listesi sunar.
- 10 Seviyeli Filtreleme ve Karşılaştırıcı (Comparator): Bileşenleri hızlıca sınıflandırmak için 10 BIN ayırma fonksiyonuna sahiptir (PASS/FAIL kontrolü).
- Gelişmiş İzleme (Vm/Im Monitoring): Test edilen bileşenin her iki ucundaki gerçek voltaj ve gerçek akım değerlerini anlık olarak izler.
- Hassas Kalibrasyon: Her ölçümde en yüksek doğruluğu garanti etmek için Açık Devre (Open), Kısa Devre (Short) ve Yük (Load) kalibrasyonu sağlar.
Teknik Özellikler
- Maksimum Test Frekansı: 200 kHz (20Hz'den başlayan sürekli frekans noktaları)[cite: 1, 2]
- Frekans Çözünürlüğü: 100 mHz minimum çözünürlük
- Temel Ölçüm Doğruluğu: LCRZ için %0,05 | DCR için %0,1[cite: 1, 2]
- Ekran Çözünürlüğü: 6 bitlik hassas sayısal okuma çözünürlüğü[cite: 1, 2]
- Maksimum Test Hızı: 80 okuma / saniye (Hızlı mod: 12.5ms, Orta mod: 83ms, Yavaş mod: 167ms)[cite: 1, 2]
- AC Test Sinyal Seviyesi: 10mVrms – 2Vrms (Voltaj) / 100µArms – 20mArms (Akım)
- DC Ön Bias Voltajı (DC Bias): 0V ila ±5V arası dahili destek (1mV çözünürlük)
- DC Direnci Ölçüm Modu (DCR): Evet (Mevcut)[cite: 1, 2]
- Dahili Empedans Seçenekleri: 30Ω, 50Ω, 100Ω
- Ekran Tipi: 4,3 inç TFT LCD renkli ekran[cite: 1, 2]

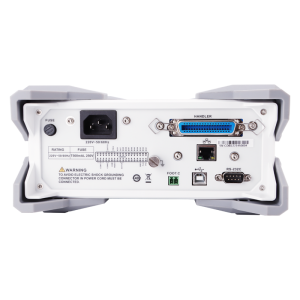

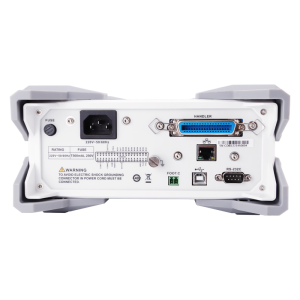

- Geniş Bağlantı Arayüzleri: RS232, İŞLEYİCİ (Handler), USB ANA BİLGİSAYAR (Host), USB AYGIT (Device), LAN (Otomasyon ve PC yazılımı kontrolü ile tam uyumlu)[cite: 1, 2]
Ölçüm Parametreleri ve Ekran Gösterimi

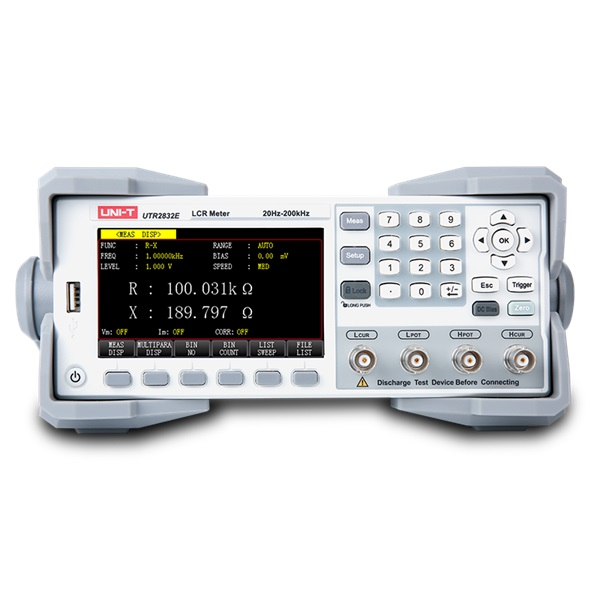

Cihaz, birincil ve ikincil parametrelerin test sonuçlarını iki satırda büyük karakterlerle net bir şekilde gösterir[cite: 1, 2]. Üst satırda birincil parametreler, alt satırda ise ikincil parametreler eş zamanlı olarak listelenir[cite: 1, 2].
Birincil Ölçüm Parametreleri (Üst Satır)
- |Z| - Empedans Modülü[cite: 1, 2]
- |Y| - Kabul Modülü[cite: 1, 2]
- L - Endüktans[cite: 1, 2]
- C - Kapasitans[cite: 1, 2]
- R - Direnç[cite: 1, 2]
- G - İletkenlik[cite: 1, 2]
- DCR - DC Direnci[cite: 1, 2]
İkincil Ölçüm Parametreleri (Alt Satır)
- D - Kayıp Faktörü (Dissipation Factor)[cite: 1, 2]
- Q - Kalite Faktörü (Quality Factor)[cite: 1, 2]
- Rs (ESR) - Eşdeğer Seri Direnç[cite: 1, 2]
- Rp (EPR) - Eşdeğer Paralel Direnç[cite: 1, 2]
- Rd - DC Direnci[cite: 1, 2]
- X - Reaktans[cite: 1, 2]
- B - Alıcılık (Susseptans)[cite: 1, 2]
- Ө - Faz Açısı (Derece / Radyan)[cite: 1, 2]
- Δ% - Bağıl Değer Sapma Yüzdesi
Geniş Ölçüm Aralıkları
- R, X, |Z|: 0.00001 Ω ~ 99.9999 MΩ
- C: 0.00001 pF ~ 9.99999 F
- L: 0.00001 µH ~ 99.9999 kH
- G, B, |Y|: 0.00001 µS ~ 99.9999 S
- DCR: 0.00001 Ω ~ 999.999 MΩ
Kullanım Alanları
Kapasitör, bobin, direnç, manyetik çekirdekler, transformatörler, yarı iletken bileşenler, baskılı devre kartları (PCB), röleler ve kabloların empedans parametre analizleri için mükemmel bir çözümdür.
