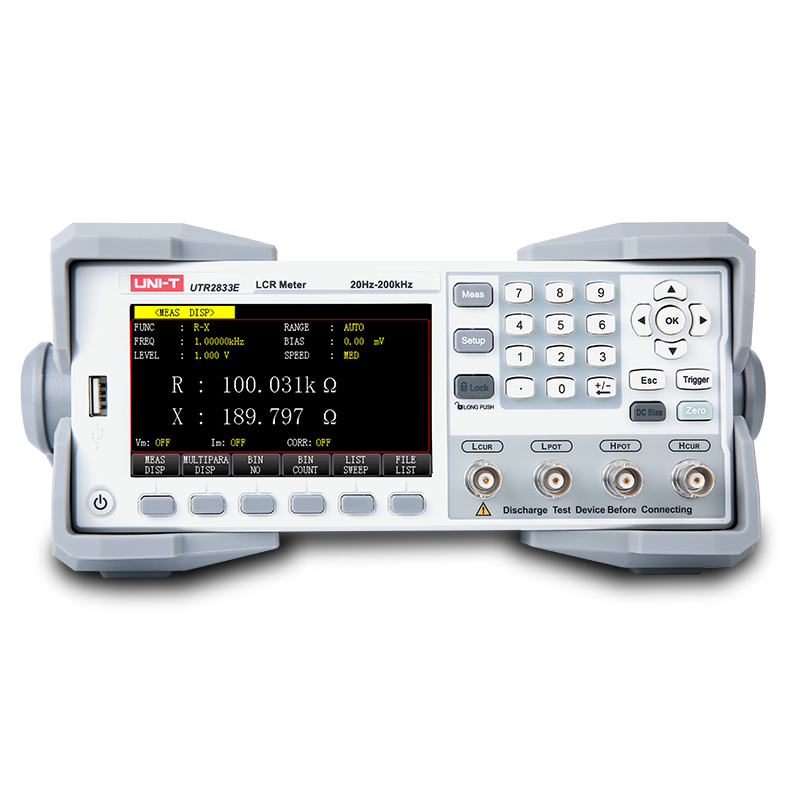

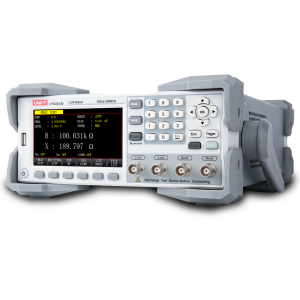

UNI-T UTR2833E 300 kHz Dijital LCR Metre

UNI-T UTR2833E 300 kHz Dijital LCR Metre

UNI-T UTR2833E, direnç, kapasitans, endüktans ve çeşitli empedans parametrelerinin hassas şekilde ölçülmesi için geliştirilmiş profesyonel bir masa tipi dijital LCR metre modelidir. 20 Hz ile 300 kHz arasında sürekli ayarlanabilir test frekansı, %0,05 temel LCRZ doğruluğu, 80 rdgs/s seviyesine ulaşan yüksek ölçüm hızı ve DCR ölçüm fonksiyonuyla elektronik komponentlerin üretim, kalite kontrol, Ar-Ge ve laboratuvar uygulamalarında test edilmesine olanak tanır.

4,3 inç TFT LCD ekranı, çoklu parametre görüntüleme özelliği, 10 BIN komponent sınıflandırma fonksiyonu, LIST Sweep tarama özelliği ve RS232, HANDLER, USB HOST, USB DEVICE ve LAN bağlantıları sayesinde hem manuel laboratuvar ölçümlerinde hem de otomatik üretim ve test sistemlerinde kullanılabilir.

UNI-T UTR2833E Öne Çıkan Özellikleri

• Maksimum test frekansı: 300 kHz
• Test frekansı aralığı: 20 Hz - 300 kHz
• Temel LCRZ doğruluğu: %0,05
• DCR doğruluğu: %0,1
• Gösterim: 6-bit
• Maksimum test hızı: 80 rdgs/s
• En hızlı ölçüm süresi: 12,5 ms
• DCR ölçümü: Var
• Ekran: 4,3 inç TFT LCD
• Ekran çözünürlüğü: 480 × 272 piksel
• Bağlantılar: RS232, HANDLER, USB HOST, USB DEVICE ve LAN
• Komponent sınıflandırma: 10 BIN
• LIST Sweep: 201 noktaya kadar

20 Hz - 300 kHz Test Frekansı

UNI-T UTR2833E, 20 Hz ile 300 kHz arasında sürekli test frekansı seçimine imkan tanır. Test frekansı doğruluğu ±%0,02 ve minimum frekans çözünürlüğü 100 mHz'dir. Geniş frekans aralığı sayesinde farklı çalışma frekanslarında davranışı değişebilen kapasitör, indüktör, direnç ve diğer elektronik komponentlerin ayrıntılı şekilde karakterize edilmesini sağlar.

300 kHz'e kadar ulaşan test frekansı özellikle elektronik üretim hatları, komponent kalite kontrolü, Ar-Ge laboratuvarları ve frekansa bağlı empedans analizlerinin gerçekleştirildiği uygulamalar için önemli avantaj sağlar.

%0,05 Temel LCRZ Ölçüm Doğruluğu

UTR2833E, LCRZ ölçümlerinde %0,05 temel doğruluk sunar. Bu hassasiyet; direnç, kapasitans, endüktans ve empedans değerlerinin yüksek doğrulukla kontrol edilmesini gerektiren elektronik komponent testlerinde güvenilir ölçüm sonuçları elde edilmesine yardımcı olur.

Cihaz ayrıca DCR ölçümünde %0,1 doğruluk sağlayarak komponentlerin doğru akım direncinin ayrı bir test cihazına ihtiyaç duyulmadan ölçülebilmesine imkan verir.

DCR Doğru Akım Direnci Ölçümü

UNI-T UTR2833E DCR fonksiyonuna sahiptir. DCR modu sayesinde bobinler, transformatör sargıları, dirençler, kablolar ve diğer düşük dirençli komponentlerin doğru akım direnç değerleri ölçülebilir.

DCR fonksiyonu, özellikle indüktör ve transformatör gibi komponentlerde yalnızca endüktans değerinin değil, sargı direncinin de aynı test sistemi üzerinden kontrol edilmesini sağlayarak üretim ve kalite kontrol süreçlerini kolaylaştırır.

UTR2833E Ölçüm Parametreleri

UNI-T UTR2833E çok sayıda elektriksel ve empedans parametresini ölçebilir:

• L: Endüktans
• C: Kapasitans
• R: Direnç
• |Z|: Empedans
• D: Kayıp faktörü
• Q: Kalite faktörü
• |Y|: Admitans
• G: İletkenlik
• X: Reaktans
• θd: Faz açısı / derece
• θr: Faz açısı / radyan
• RDC: DC direnç
• Vm: Ölçüm gerilimi izleme
• Im: Ölçüm akımı izleme
• Δ%: Yüzdesel sapma

Test Sinyali Özellikleri

• AC test gerilimi: 10 mVrms - 2 Vrms
• Gerilim çözünürlüğü: 10 mV
• AC test akımı: 100 µArms - 20 mArms
• Akım çözünürlüğü: 0,1 mA
• DC test seviyesi: 50 mV - 2 V
• DC Bias gerilim aralığı: 0 V - ±5 V
• DC Bias çözünürlüğü: 1 mV

Ayarlanabilir AC test gerilimi ve akımı sayesinde farklı elektriksel özelliklere sahip komponentlerin uygun test seviyelerinde ölçülmesi sağlanabilir. Dahili DC Bias özelliği ise komponentlerin farklı DC çalışma koşullarındaki elektriksel davranışlarının analiz edilmesine yardımcı olur.

80 rdgs/s Yüksek Test Hızı

UTR2833E, hızlı ölçüm modunda 12,5 ms ölçüm süresiyle yaklaşık 80 rdgs/s maksimum test hızına ulaşabilir. Yüksek test hızı, özellikle seri üretim hatlarında çok sayıda komponentin kısa sürede kontrol edilmesini gerektiren otomatik test uygulamalarında önemli avantaj sağlar.

• Hızlı mod: 12,5 ms
• Orta hız: 83 ms
• Yavaş mod: 167 ms

Ölçüm hızının farklı seviyelerde seçilebilmesi, uygulamaya göre hız ve ölçüm kararlılığı arasında uygun dengenin oluşturulmasına imkan tanır.

4,3 İnç TFT LCD Ekran

UNI-T UTR2833E, 480 × 272 piksel çözünürlüğe sahip 4,3 inç TFT LCD ekran kullanır. Çoklu parametre görüntüleme fonksiyonu sayesinde birden fazla ölçüm parametresi aynı ekran üzerinde takip edilebilir.

Ölçüm değerlerinin yanı sıra karşılaştırma sonuçları, sınıflandırma bilgileri ve test durumu da ekran üzerinden izlenebilir. Bu yapı üretim ve laboratuvar ortamlarında ölçüm sonuçlarının daha hızlı değerlendirilmesine yardımcı olur.

10 BIN Komponent Sınıflandırma

UTR2833E'nin dahili karşılaştırıcı fonksiyonu, test edilen komponentlerin ölçüm sonuçlarına göre 10 BIN seviyesinde sınıflandırılmasını destekler. BIN1 ile BIN9 arasındaki sınıfların yanı sıra uygun olmayan sonuçlar ayrı olarak değerlendirilebilir.

PASS / FAIL değerlendirme özelliği ve HANDLER arayüzü sayesinde cihaz otomatik komponent ayırma ve üretim hattı test sistemlerine entegre edilebilir. Bu özellik direnç, kapasitör ve indüktör gibi komponentlerin tolerans değerlerine göre otomatik sınıflandırılmasını kolaylaştırır.

201 Noktalı LIST Sweep Fonksiyonu

LIST Sweep özelliği, maksimum 201 test noktasından oluşan otomatik tarama programlarının oluşturulmasına imkan tanır. Test frekansı, AC gerilim, AC akım ve DC Bias gibi parametreler farklı seviyelerde programlanarak komponentin farklı çalışma koşullarındaki davranışı otomatik şekilde analiz edilebilir.

Bu özellik özellikle frekansa bağlı kapasitans, endüktans ve empedans değişimlerinin incelenmesinde kullanışlıdır.

Açık Devre, Kısa Devre ve Yük Kalibrasyonu

UTR2833E; açık devre, kısa devre ve yük kalibrasyonu özelliklerini destekler. Test kablosu, test fikstürü ve bağlantılardan kaynaklanabilecek ölçüm etkilerinin kompanze edilmesi, özellikle düşük direnç, küçük kapasitans ve düşük endüktans ölçümlerinde daha güvenilir sonuçlar elde edilmesine yardımcı olur.

Vm / Im Gerilim ve Akım İzleme

Vm ve Im izleme fonksiyonu, ölçüm sırasında test edilen komponentin uçlarındaki gerçek test gerilimi ve test akımının takip edilmesini sağlar. Böylece yalnızca ayarlanan test seviyeleri değil, komponent üzerinde oluşan gerçek ölçüm koşulları da kontrol edilebilir.

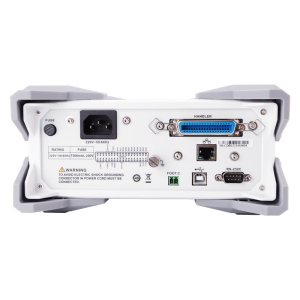

UTR2833E Bağlantı Arayüzleri

• RS232: Seri haberleşme ve bilgisayar bağlantısı
• HANDLER: Otomatik üretim ve komponent sınıflandırma sistemleri
• USB HOST: USB depolama ve veri işlemleri
• USB DEVICE: Bilgisayar ile cihaz haberleşmesi
• LAN: Ağ üzerinden uzaktan kontrol ve otomasyon

Geniş bağlantı seçenekleri sayesinde UNI-T UTR2833E, manuel laboratuvar kullanımının yanı sıra bilgisayar kontrollü ölçüm sistemlerine ve otomatik üretim hatlarına da entegre edilebilir.

Ölçüm Aralıkları

• R, X, |Z|: 0,00001 Ω - 99,9999 MΩ
• G, B, |Y|: 0,00001 µS - 99,9999 S
• L: 0,00001 µH - 99,9999 kH
• C: 0,00001 pF - 9,99999 F
• D: 0,00001 - 9,99999
• Q: 0,00001 - 99999,9
• θd: -179,999° - 179,999°
• θr: -3,14159 - 3,14159
• DCR: 0,00001 Ω - 999,999 MΩ
• Δ%: -%999,999 - %999,999

UTR2833E Kullanım Alanları

• Kapasitör ölçümü ve kalite kontrolü
• İndüktör ve bobin ölçümleri
• Direnç ve hassas direnç testleri
• Transformatör ve manyetik komponent testleri
• Elektronik komponent giriş kalite kontrolü
• Üretim hattı kalite güvence uygulamaları
• Otomatik komponent sınıflandırma sistemleri
• PCB ve elektronik devre karakterizasyonu
• Kablo ve bağlantı elemanlarının empedans testleri
• Piezoelektrik komponentlerin değerlendirilmesi
• Ar-Ge ve elektronik geliştirme laboratuvarları
• Üniversite ve teknik eğitim laboratuvarları

Hafıza ve Veri Kaydı

UNI-T UTR2833E, cihaz içerisinde 100 adet test ayar dosyasının saklanmasını destekler. LIST Sweep fonksiyonunda 201 test sonucuna kadar veri tutulabilir. USB üzerinden ayar dosyaları, BMP ekran görüntüleri ve CSV formatında ölçüm verileri aktarılabilir.

Tek tuşla ekran görüntüsü alma ve veri kayıt fonksiyonları, ölçüm sonuçlarının dokümante edilmesini ve kalite kontrol raporlarında kullanılmasını kolaylaştırır.

Fiziksel Özellikler

• Boyut: 350 × 215 × 88 mm
• Ağırlık: Yaklaşık 4,65 kg
• Ekran: 4,3 inç TFT LCD, 480 × 272 piksel

UNI-T UTR2833E Neden Tercih Edilir?

UNI-T UTR2833E 300 kHz Dijital LCR Metre; 20 Hz - 300 kHz test frekansı, %0,05 temel LCRZ doğruluğu, 80 rdgs/s yüksek test hızı, DCR ölçümü, DC Bias desteği, 10 BIN sınıflandırma, 201 noktalı LIST Sweep ve gelişmiş haberleşme arayüzleriyle profesyonel elektronik komponent ölçüm uygulamaları için kapsamlı bir çözüm sunar.

Üretim hattı kalite kontrolünden Ar-Ge laboratuvarlarına kadar geniş kullanım alanına sahip UTR2833E; kapasitans, endüktans, direnç, empedans ve diğer komponent parametrelerinin hassas, hızlı ve tekrarlanabilir şekilde ölçülmesi gereken uygulamalar için geliştirilmiş profesyonel bir masa tipi LCR ölçüm cihazıdır.
